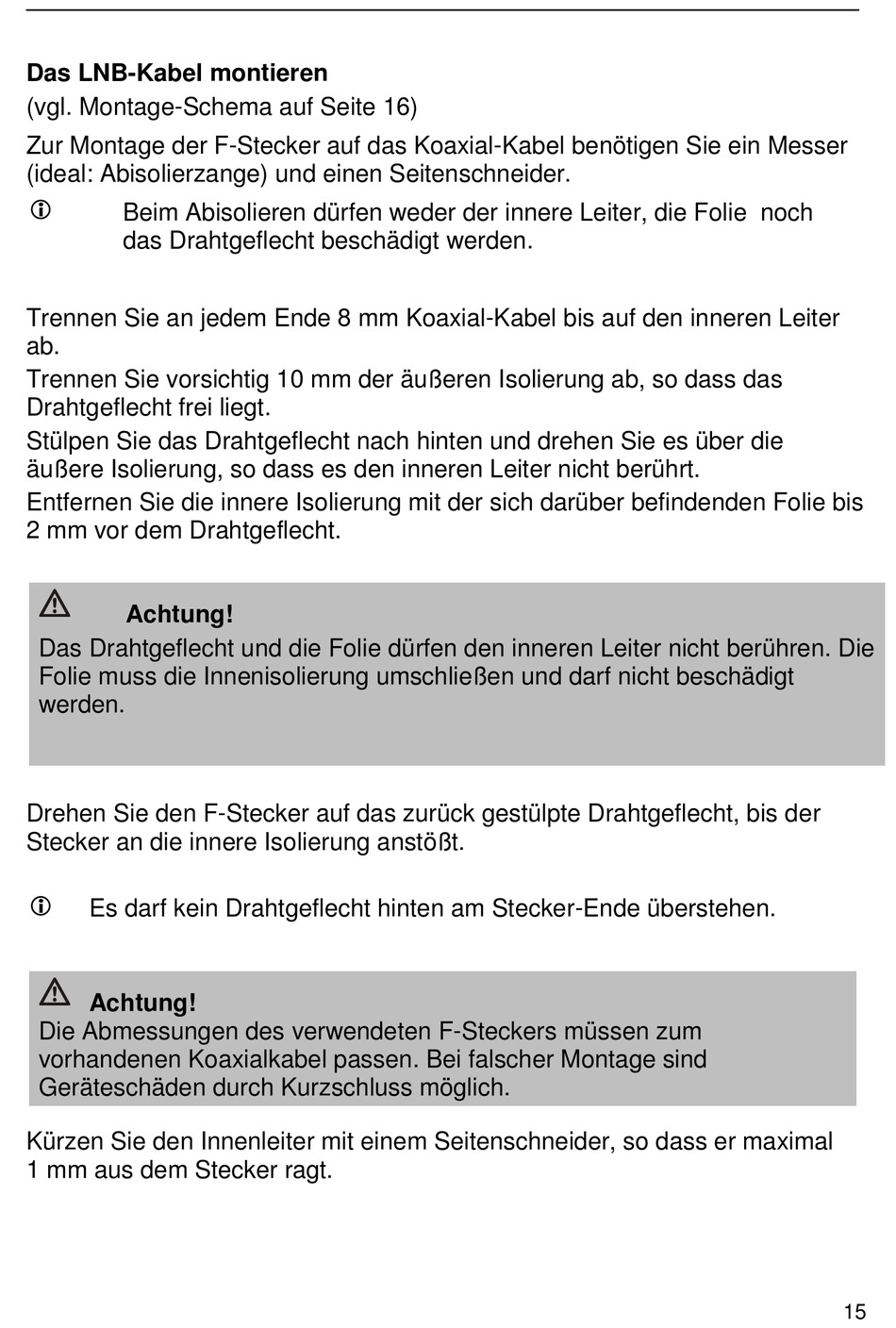

Das LNB-Kabel montieren
(vgl. Montage-Schema auf Seite 16)
Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer
(ideal: Abisolierzange) und einen Seitenschneider.
Beim Abisolieren dürfen weder der innere Leiter, die Folie noch
das Drahtgeflecht beschädigt werden.
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter
ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das
Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die
äußere Isolierung, so dass es den inneren Leiter nicht berührt.
Entfernen Sie die innere Isolierung mit der sich darüber befindenden Folie bis
2 mm vor dem Drahtgeflecht.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren Leiter nicht berühren. Die
Folie muss die Innenisolierung umschließen und darf nicht beschädigt
werden.
Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht, bis der
Stecker an die innere Isolierung anstößt.
Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.
Achtung!
Die Abmessungen des verwendeten F-Steckers müssen zum
vorhandenen Koaxialkabel passen. Bei falscher Montage sind
Geräteschäden durch Kurzschluss möglich.
Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal
1 mm aus dem Stecker ragt.
