COMAG SL90H Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bitte aufklappen

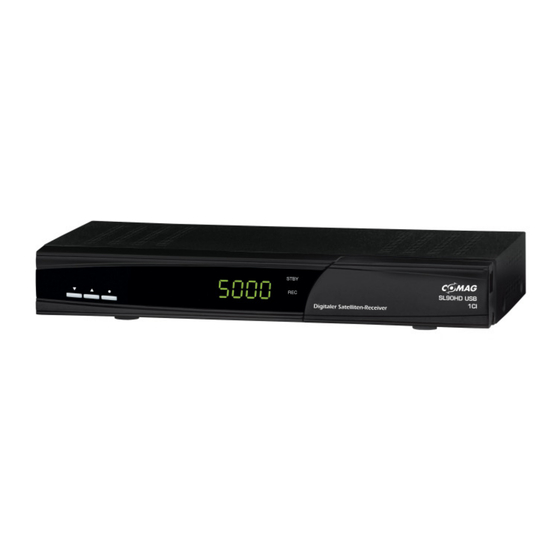

HD Satelliten-ReceiveR
HD Satelliten-ReceiveR
Sl90hd USB 1ci
High Definition
1 x Common InterfaCe
Bedienungsanleitung
Bitte aufklappen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für COMAG SL90H

Inhaltszusammenfassung für COMAG SL90H

  • Seite 1 HD Satelliten-ReceiveR HD Satelliten-ReceiveR Sl90hd USB 1ci High Definition 1 x Common InterfaCe Bedienungsanleitung Bitte aufklappen Bitte aufklappen...
  • Seite 2 Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden Taste STANDBY Straße Serviceadresse: die Werkseinstellungen wiederhergestellt. Achtung! Dabei gehen Ihre persönlichen Einstellungen verloren. COMAG Handels AG 2. rückseite receiver Zillenhardtstr. 41 Orange LED leuchtet, wenn der Receiver im Aufnahme- PLZ und ort D-73037 Göppingen...

  • Seite 3: Die Fernbedienung

    Die Fernbedienung Taste Erklärung Einschalten / Standby Lautstärke ein / stumm schalten Zahlen-/Zifferneingabe (A-Z); 0: Sleeptimer TV/ SAT Umschalten zwischen TV und Sat Modus VOL-/+ Lautstärke leiser / lauter regeln P- / P+ Bei aktivierter Programmliste: Wechseln zwischen den Programmlisten. EXIT Menü...
  • Seite 4 Digitaler Satelliten-Receiver SL 9 9 9 9 0HD 0HD USB USB 1 1 1 1 CI Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.1 DE, 15.10.2009 Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch an der Rückseite am Netzschalter auszuschalten.

  • Seite 5: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........3 Inhaltsverzeichnis............4 Sicherheitshinweise ............7 Grundlegende Sicherheitshinweise ......7 Erläuterung der Sicherheitshinweise ......11 Bestimmungsgemäßer Gebrauch ........11 Lieferumfang ..............12 Beschreibung...............13 Receiver anschließen ..........17 Das LNB-Kabel montieren ..........18 Anschluss mit SCART-Kabel .........21 Anschluss mit HDMI–Kabel ...........23 Anschluss mit YUV-Komponenten-Kabel (YPbPr- Komponenten) ...............25 Anschluss mit Cinch-Kabel ..........28 Anschluss eines Audio-Digital-Receivers.......30...
  • Seite 7 Programmliste ändern (Symbol: Fernseher) ....46 Installation (Symbol: Sat-Antenne) ........52 Systemeinstellungen (Symbol: Zahnrad) .......60 Einstellung (Symbol: Werkzeuge)........66 Spiele (Symbol: Spielfiguren).........76 Externer Speicher (Symbol: Filmrolle) ......77 Tasten mit Sonderfunktionen ........81 Umschalten TV/Radio ............81 0 - Sleeptimer ..............81 Umschalten TV/SAT ............81 CH- / CH+ ..............82 VOL+ / VOL- ..............82 MENU ................82 RECALL.................82...
  • Seite 8 Entsorgen ..............96 Technische Daten ............97 Hersteller ..............99 Garantie ..............101 Hinweis zur Konformität..........102 Glossar ...............103...

  • Seite 9: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
  • Seite 10 • Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab. • Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
  • Seite 11 Achtung! Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby- Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Richtiger Standort •...
  • Seite 12 • Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann. Der richtige Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.

  • Seite 13: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers. Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen unverschlüsselten (free-to-air) und verschlüsselten (abh.

  • Seite 14: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung (nicht abgebildet)

  • Seite 15: Beschreibung

    Beschreibung Mit dem Receiver können Sie unverschlüsselte (free-to- air) und verschlüsselte (abh. von eingesetzter Smartcard mit CI-Modul, nicht im Lieferumfang) digitale Satelliten- Programmen im privaten Bereich über eine Satelliten- Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert.
  • Seite 16 • kroatisch • tschechisch • dänisch • griechisch • ungarisch • norwegisch • slowenisch • slowakisch • schwedisch • niederländisch • englisch • französisch Ab Werk sind folgende Satelliten vorprogrammiert: • ASTRA1 19,2° E • Hotbird 13,0° E • Türksat 42° E •...
  • Seite 17 • Verschlüsselt aufgenommene Programme können bei Einschub des entsprechenden CI-Moduls und Smartcard entschlüsselt wiedergegeben werden. • Speichern des zuletzt gesehenen Programms (Last Station Memory) • LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA • Symbolrate 1–35 Mb/s und Frequenzeingang 950– 2150 MHz •...
  • Seite 18 • Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-Spiegels. Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage www.comag-ag.de.

  • Seite 19: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...

  • Seite 20: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider. Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
  • Seite 21 Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen. Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 22 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

  • Seite 23: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “ am Receiver. Verbinden Sie das Scart-Kabel mit dem Video-Gerät.

  • Seite 24: Anschluss-Schema

    Anschluss-Schema...

  • Seite 25: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI–Kabel Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver. Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV- Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “...
  • Seite 26 Anschluss-Schema...

  • Seite 27: Anschluss Mit Yuv-Komponenten-Kabel (Ypbpr-Komponenten)

    Anschluss mit YUV-Komponenten-Kabel (YPbPr- Komponenten) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen (YPbPr- Komponenten) besitzen, können Sie dieses über den YPbPr Komponenten-Ausgang am Receiver anschließen. Dazu benötigen Sie ein YUV-Komponenten-Kabel (YPbPr). Verbinden Sie die Stecker des YUV-Komponenten- Kabels mit den entsprechenden Anschlüssen am TV- Gerät.
  • Seite 28 entsprechende Anschluss-Schema finden Sie auf den folgenden Seiten. Das YUV-Komponenten-Kabel, das Cinch-Kabel und das optische Audio-Kabel gehören nicht zum Lieferumfang. Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders. Dieser YUV-Komponenten-Ausgang ist ein besonders hochwertiger Ausgang und speziell geeignet für Flachbildschirme, Plasma TV-Geräte oder Videoprojektoren (Beamer).
  • Seite 29 Anschluss-Schema...

  • Seite 30: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Um den Ton über Ihre Stereo-Anlage wiederzugeben, verbinden Sie diese mit einem Cinchkabel mit dem Receiver. Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO- L“ des Receivers mit den Audio-Eingängen der Stereo- Anlage. Möchten Sie auch die Bildwiedergabe über Cinch-Kabel anschließen, verbinden Sie zusätzlich noch den Ausgang „Video“...
  • Seite 31 Anschluss-Schema...

  • Seite 32: Anschluss Eines Audio-Digital-Receivers

    Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio- Digital Receiver mit dem optischen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines optischen Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.
  • Seite 33 Anschluss-Schema...

  • Seite 34: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 35 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 ° E, Eutelsat Hotbird 13 ° E, Türksat 42 ° E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 36 korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart- Verbindung muss das TV-Gerät auf dem richtigen AV- Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.
  • Seite 37 Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A). Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV- Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 °...
  • Seite 38 Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
  • Seite 39 Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

  • Seite 40: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein.
  • Seite 41 Schließen Sie den Batteriefachdeckel wieder sorg- fältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien recht- zeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach. Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs. Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung.

  • Seite 42: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den AV-Kanal am TV-Gerät ein. Sofern das TV-Gerät die vom Receiver ausgegebene Schaltspannung erkennt, schaltet es automatisch in den AV-Betrieb (bei Scart).

  • Seite 43: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm–Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext Symbol anbietet.

  • Seite 44: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (z.B. SCART oder HDMI) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

  • Seite 45: Menü-Aufbau

    Menü-Aufbau Hauptmenü Untermenü Erläuterung Programmliste TV-Programmliste siehe folgende Seiten ändern Radio-Programmliste siehe folgende Seiten (Symbol: Alle löschen siehe folgende Seiten Fernseher) Seite: 46 Installation Antennenanschluss siehe folgende Seiten (Symbol: Sat- Satellitenliste siehe folgende Seiten Antenne) Seite : 52 Antenneneinstellung siehe folgende Seiten Einzel- siehe folgende Seiten Satellitensuche...
  • Seite 46 Einstellung Information siehe folgende Seiten (Symbol: Werkseinstellung siehe folgende Seiten Werkzeuge) Seite: 66 Common Interface siehe folgende Seiten Software-Update siehe folgende Seiten siehe folgende Seiten USB-Gerät sicher entfernen Spiele Tetris siehe folgende Seiten (Symbol: Othello siehe folgende Seiten Spielfiguren) Seite: 76 Sudoku siehe folgende Seiten Externer Speicher...

  • Seite 47: In Den Menüs Navigieren

    In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

  • Seite 48: Programmliste Ändern (Symbol: Fernseher)

    Programmliste ändern (Symbol: Fernseher) Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Programmliste ändern“ erklärt.

  • Seite 49: Tv-Programmliste

    TV-Programmliste • Der zu ändernde Sender, der mit den Tasten ▲und▼ ausgewählt wird, ist mit einem gelben Balken markiert. Das Programm läuft in dem kleinen Fenster auf der rechten Seite. Die Bearbeitungsmöglichkeiten sind über die folgenden 5 Tasten aktivierbar: 1. FAV: FAV-Taste auf der Fernbedienung drücken. Das Feld „FAV“...
  • Seite 50 dem Herz-Symbol markiert. Drücken Sie die FAV-Taste, um die Funktion zu deaktivieren. Beim Verlassen des Menüs mit der EXIT-Taste die Sicherheitsabfrage bestätigen, um die Favoriten zu speichern. 2. Sperre(n): Rote Funktionstaste auf der Fernbedienung drücken. Das Feld „Sperre“ wird hochgestellt und ist somit aktiviert.
  • Seite 51 Verlassen des Menüs mit der EXIT-Taste und Bestätigung der Sicherheitsabfrage werden die zu überspringenden Programme gespeichert. Beim „Zappen“ der Programme werden diese Programme übersprungen. Wurden die Änderungen der Punkte FAV, Sperre und Übersp(ringen) durch Bestätigung der Sicherheitsabfrage aktiviert, so können diese in der gleichen Art und Weise wie oben beschrieben, rückgängig gemacht werden.
  • Seite 52 5. Ändern: Blaue Funktionstaste auf der Fernbedienung drücken. Ein neues Menü öffnet sich. Feld „ABC“: Rote Funktionstaste drücken. Sortierfilter der Programmliste werden zur Auswahl gestellt. Feld „Ändern“: Grüne Funktionstaste drücken. Der Programmname des aktuellen Senders kann geändert werden. Feld „Löschen“: Programme, die gelöscht werden sollen, auswählen und die OK-Taste drücken.

  • Seite 53: Radio-Programmliste

    Beim Verlassen des Menüpunkts „TV-Programmliste“ die Sicherheitsabfrage bestätigen, um die vorgenommenen Änderungen durchzuführen. Wird die Sicherheitsabfrage nicht bestätigt, verlassen Sie das Menü ohne Änderungen. Radio-Programmliste • Funktionen identisch mit TV-Programmliste. Alle löschen • Nach Eingabe des aktuellen Passworts und Bestätigung der Sicherheitsabfrage werden alle gespeicherten TV- und Radio-Programme gelöscht.

  • Seite 54: Installation (Symbol: Sat-Antenne)

    Installation (Symbol: Sat-Antenne) Antennenanschluss • Hier können Sie festlegen, ob Sie eine starre Antenne oder eine Antenne mit Drehmotor an den Receiver angeschlossen haben. Satellitenliste • Die Liste aller gespeicherten Satelliten wird angezeigt. Sie können nun mit der OK-Taste die gewünschten Satelliten aktivieren oder deaktivieren.

  • Seite 55: Antenneneinstellung

    o Neu (grüne Funktionstaste): Manuelle Hinzufügung eines Satelliten. o Löschen (blaue Funktionstaste): Löschen eines gespeicherten Satelliten und dessen Programme. Antenneneinstellung • Anleitung für Voreinstellung „Fest installierte Antennen“ o Satellit: Satellitenauswahl. Hier werden die Satelliten gelistet, welche im Untermenü Satellitenliste aktiviert sind. Den zu bearbeitenden Satellit auswählen.

  • Seite 56: Einzel-Satellitensuche

    Anleitung für Voreinstellung „Motor Antenne“ (Antenne mit Drehmotor) o LNB Typ: Zum ausgewählten Satellit die entsprechende LNB-Frequenz einstellen. Standardeinstellung ist universal. o Motortyp: Einstellung des Motortyps. o Örtliche Länge: Nur bei Auswahl „USALS“ im Punkt Motortyp. o Örtliche Breite: Nur bei Auswahl „USALS“ im Punkt Motortyp.

  • Seite 57: Suchmodus

    o Nur für FTA: FTA = Frei empfangbare Programme. Auswahl Ja = nur frei empfangbare Programme werden gesucht. Auswahl Nein = auch verschlüsselte Programme werden gesucht. o Gesuchte Kanäle: Auswahl, ob nur nach TV- Programmen, nur nach Radio-Programmen oder nach beiden gesucht werden soll. o Netzwerk Suchlauf: Intelligenter Suchlauf.
  • Seite 58 TP-Liste • In diesem Untermenü können Sie die Transponder der im Untermenü-Punkt „Satellitenliste“ aktivierten Satelliten bearbeiten. o Ändern (rote Funktionstaste): Ändern der Parameter des markierten Transponders. Beachten Sie, dass diese Änderung sich auf die Programme des geänderten Transponders auswirken! o Neu (grüne Funktionstaste): Hier kann ein neuer Transponder, der bisher noch nicht gespeichert ist, angelegt werden.
  • Seite 59 Beispiel zur Programmsuche: Ihnen ist bekannt, dass auf einer bestimmten Frequenz neue Programme gesendet werden. Satellit: ASTRA 19,2° Ost - Frequenz: 10836 MHz Symbolrate: 22.000 Ks/s - Polarisation: Horizontal Gehen Sie nun wie folgt vor: Untermenü-Punkt TP-Liste. Drücken Sie die grüne Funktionstaste auf Ihrer Fernbedienung.
  • Seite 60 Der neuangelegte Transponder wird nun am Ende der Transponderliste des Satellit ASTRA 19,2° Ost angelegt und erscheint entsprechend auf der Transponderliste. Drücken Sie die blaue Funktionstaste auf Ihrer Fernbedienung. Das Feld „TP-Suche“ öffnet sich. Stellen Sie die bereits beschriebenen Suchfilter ein. Starten Sie die Suche, indem Sie das Feld „OK“...
  • Seite 61 Die gefundenen Programme werden am Ende der allgemeinen Satellitenliste angehängt. Vorgang ist beendet.

  • Seite 62: Systemeinstellungen (Symbol: Zahnrad)

    Systemeinstellungen (Symbol: Zahnrad) Sprache • o Sprache: Auswahl der OSD-Menü-Sprache o Erster Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) o Zweiter Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) o Teletext: Buchstaben-Auswahl für Teletext...
  • Seite 63 TV-System • o Video-Auflösung: Auswahl der maximalen Video- Auflösung (Voreingestellt: 1080i_25) HDTV-Qualität bei HD-Programmen: ab 720p Verwendetes Farbschema beim Punkt Video- Signal: YUV Verwendeter Anschluss: HDMI o Bildschirm-Format: 4:3 LB, 4:3 PS, 16:9, Auto (voreingestellt ist Auto) o Video-Signal: Einstellung des Farbschemas. Um die HDTV-Qualität von HD-Programmen zu erhalten, muss hier YUV eingestellt sein.

  • Seite 64: Timer-Einstellung

    Lokale Zeiteinstellung • Einstellung der Uhrzeit des Receivers. o GMT verwenden: Ein- oder ausschalten GMT ein: o GMT Differenz: Auswahl der Zeitzone gemäß angezeigter Zeitverschiebung und/oder Städten o Sommerzeit: Bei Aktivierung wird je nach Zeit die Sommer- oder Winterzeit eingestellt. o Datum: nicht aktiv o Zeit: nicht aktiv GMT aus:...
  • Seite 65 Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1 – 8. Timer-Modus Art der Wiederholung (einmalig, täglich, wöchentlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Service VCR: Zur programmierten Uhrzeit schaltet der Receiver auf das programmierte Ereignis (auch aus dem Standby). USB Aufnahme: Wenn ein externes USB- Speichermedium korrekt angeschlossen ist, können Sie die zeitgesteuerte Aufnahme...
  • Seite 66 o Programmsperre (Kindersicherung): Aktivieren / Deaktivieren um die Sperre der im Menüpunkt Programmliste ändern – TV-Programmliste/Radio- Programmliste gesperrten Programme zu aktivieren / deaktivieren. o Neues Passwort: Festlegung eines neuen Passworts. (Neues Passwort unbedingt merken) o Passwort bestätigen: Neues Passwort durch wiederholte Eingabe bestätigen.
  • Seite 67 o Tonsignal: Ein- und ausschalten des eingebauten akustischen Sat-Finder-Signals. o Auto Aus: Nicht aktiv / 180Minuten / 120Minuten / 60Minuten. Mit der Funktion Auto Aus können Sie einstellen, nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl erhält.

  • Seite 68: Einstellung (Symbol: Werkzeuge)

    Einstellung (Symbol: Werkzeuge) Information • Technische Informationen. Halten Sie diese Daten bereit, wenn Sie unsere Service-Hotline kontaktieren. Werkseinstellungen (erfordert Passworteingabe) • Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand. Hinweis: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.
  • Seite 69 Common Interface • CI-Modul und Smartcard sind nicht im Liefer- umfang enthalten. Mit dem Receiver können Sie auch verschlüsselte Programme betrachten. Dazu müssen Sie die Smartcard des Programmanbieters und ein entsprechendes CI- Modul besitzen. Der Receiver verfügt über zwei CI-Modul Steckplätze.
  • Seite 70 Hersteller-/Provider-/Programmanbieter-Anweisungen Ihres CI-Moduls und Ihrer Smartcard. Führen Sie nun die Smartcard in das CI-Modul ein. Anschliessend schalten Sie den Receiver bitte wieder ein. Das Modul wird initialisiert. Abhängig vom Programmanbieter erscheint eine Nachricht auf Ihrem Bildschirm. Bitte folgen Sie diesen Anweisungen. Sollten Sie ein CI-Modul besitzen, in das nur der Chip Ihrer Smartcard eingesteckt werden muss, müssen Sie zunächst den Chip einsetzen und...
  • Seite 71 Druckknopf auf der rechten Seite des Common Interface- Einschubs. Sie können das CI-Modul nun mit der eingelegten Smartcard entnehmen. Software-Update (erfordert Passworteingabe) • o USB-Update: Software-Update über die USB- Schnittstelle. Das Software-Update über die USB-Schnittstelle ist die schnellste und bequemste Methode des Software-Updates.
  • Seite 72 Die Software-Aktualisierung kann bis zu einer Stunde dauern. Es wird empfohlen, vor und nach der Aktualisierung zusätzlich die Werkseinstellung zu laden. Bitte beachten Sie, dass dabei Ihre eigenerstellte Kanalliste verloren geht. o Senderliste speichern Aktuelle Programmliste auf ein angeschlossnes USB-Speichermedium abspeichern. Sie können diese Liste mit dem Senderlisten-Editor auf einem PC bearbeiten.
  • Seite 73 USB (nur aktiv bei eingestecktem lesbaren USB- • Speichermedium) Stecken Sie ein lesbares USB-Speichermedium in die USB-Schnittstelle an der Receiver-Vorderseite. Wenn das USB-Speichermedium erkannt wird, erscheint die entsprechende Nachricht. Drücken Sie nun die OK-Taste. Es wird das Stammverzeichnis angezeigt.
  • Seite 74 Lesbare Bilddateien (jpg-Dateien) Drücken Sie erneut die OK-Taste. Lesbare Dateien und Ordner werden angezeigt. Lesbare Bilddateien werden in dem schwarzen Feld zusätzlich als Vorschau angezeigt, wenn sie markiert sind. Datei- bzw. Ordnerinformationen werden unterhalb des Vorschaufelds angezeigt. Einzelne, in der Vorschau gezeigte Bilder, können durch Drücken der OK-Taste im Vollbild einzeln gezeigt werden.
  • Seite 75 können sofort alle angezeigten Bilder zur Playlist hinzufügen, indem Sie die Taste 1 drücken. Zum Anzeigen der Playlist drücken Sie die gelbe Funktionstaste. Hier können Sie die Diashow beginnen, indem Sie die rote Funktionstaste drücken. Während der Diashow können Sie diese durch Drücken der EXIT-Taste verlassen.
  • Seite 76 Durch Drücken der grünen Funktionstaste können Sie den Ablauf der Diashow einstellen. Um ein Bild aus der Playlist zu löschen, markieren Sie es und drücken dann die gelbe Funktionstaste. Es wird zum Löschen markiert. Um alle Bilder zum Löschen zu markieren, drücken Sie die blaue Funktionstaste.
  • Seite 77 Mit der grünen Funktionstaste können Sie die Liste der lesbaren Dateien und Ordner nach verschiedenen Kriterien ordnen. Wählen Sie den gewünschten Filter aus und drücken Sie die OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste (mehrfach). USB-Gerät sicher entfernen •...

  • Seite 78: Spiele (Symbol: Spielfiguren)

    Spiele (Symbol: Spielfiguren) Ihnen stehen die aufgelisteten Spiele zur Verfügung. Wir wünschen Ihnen viel Spaß!

  • Seite 79: Externer Speicher (Symbol: Filmrolle)

    Externer Speicher (Symbol: Filmrolle) Bei der Verwendung dieses Hauptmenü-Punkts muss ein USB-Speichermedium korrekt angeschlossen sein. Verschlüsselt aufgenommene Programme können bei Einschub des entsprechenden CI- Moduls und Smartcard entschlüsselt wieder- gegeben werden. Aufnahme-Manager (optional) • Hier können Sie aufgenommene Sendungen: o mit der roten Funktionstaste umbenennen.
  • Seite 80 o mit der grünen Funktionstaste sperren (erfordert Passworteingabe). o mit der blauen Funktionstaste löschen. Die Funktionen „sperren“ und „löschen“ werden erst nach Bestätigung der Sicherheitsabfrage bei Verlassen des Untermenü-Punkts umgesetzt. Die Wiedergabe der markierten Aufnahme erfolgt durch Drücken der OK-Taste. Folgender Info-Balken erscheint:...
  • Seite 81 Die Kopfzeile des Balkens zeigt links den Namen der Aufnahme, rechts das aktuelle Datum und die aktuelle Uhrzeit. Der Balken zeigt den Fortschritt der Wiedergabe an. Die linke Zeitangabe zeigt die verstrichene Zeit der Wiedergabe an, die rechte Zeitangabe ist die Gesamtzeit der Aufnahme.

  • Seite 82: Überspringen

    Zeitpunkt ab, von dem Sie die PAUSE-Taste gedrückt hatten. Ist dieser Punkt ausgeschaltet, so wird das Bild bei Drücken der PAUSE-Taste lediglich eingefroren. Die Aufnahme über die Timeshift-Funktion wird nicht dauerhaft auf die Festplatte gespeichert. Durch Umschalten oder Stoppen der Aufnahme wird die Timeshift-Aufnahme verworfen.

  • Seite 83: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen Umschalten TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt bei der Radio-Übertragung ein Radioprogramm und zeigt ein Hintergrundbild an. Um von der Radio-Übertragung zum Fernseh- programm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste.

  • Seite 84: Ch- / Ch

    CH- / CH+ Kanal hoch- und runterschalten VOL+ / VOL- Lautstärke anheben / Lautstärke senken. MENU Menü aufrufen. RECALL Durch Drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm. P+ / P- Normalmodus: ohne Funktion Bei aktivierter Programmliste: Wechseln zwischen den Programmlisten.

  • Seite 85: Exit

    Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste. EXIT Zum Verlassen von Menüs und/oder Anwendungen. Normalmodus: Aufrufen der Programmliste. Menü / Anwendungen: Bestätigung ◄ / ► Normalmodus: Lautstärkeregelung Bei aktivierter Programmliste: Umschalten in 10er- Schritten. Im Menü: Cursorfunktion ▲...

  • Seite 86: Epg

    Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert. Mit den Tasten ►, ◄, ▼ und ▲ navigieren Sie in der EPG-Tabelle die Markierung.
  • Seite 87 Mit der roten Funktionstaste „Danach“ erhalten Sie Informationen über Programme der folgenden Tage. In der Fußzeile können Sie mit den Tasten OK, ► und ◄ folgende Befehle auswählen: Zurück zur vorherigen Seite (EXIT). Zurück zur aktuellen Uhrzeit. Blättern zwischen den Ereignissen Im 2-Stunden-Intervall blättern Tagweise blättern zwischen den Ereignissen.

  • Seite 88: V-Fmt

    V-FMT Direkte Formatumschaltung des Videoausgangsignals. TIMER Direkter Zugriff zur Timer-Funktion. INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne Zur Verwendung darf kein externes USB- Speichermedium angeschlossen sein. Drücken Sie die INFO-Taste. Es werden Ihnen aktuelle Programminformationen gezeigt. Drücken Sie während der Einblendung der Programminformationen erneut die INFO-Taste, erhalten Sie aktuelle Empfangsparameter, u.a.

  • Seite 89: Subt

    SUBT Liefert ein Programm ein digitales Subtitle-Signal, können Sie dieses mit dieser Taste ein- bzw. ausschalten. Unter Subtitle versteht man den Untertitel, welcher programmabhängig gesendet wird. AUDIO Auswahl der Tonspur. FIND Wenn Sie einen bestimmten Sender suchen, können Sie diesen buchstabenweise eintippen.

  • Seite 90: Tasten Mit Pvr-Funktionen (Optional)

    Tasten mit PVR-Funktionen (optional) ● Einmaliges Drücken: Direkte Aufnahme des laufenden Programms. Nochmaliges Drücken: Einstellen der Aufnahme-Dauer in hh:mm. Einmaliges Drücken: Beenden der Aufnahme nach Bestätigen der Sicherheitsabfrage. ► Wiedergabe-Taste. Durch Drücken dieser Taste wird die Wiedergabe der ausgewählten Aufnahme gestartet bzw. fortgesetzt.
  • Seite 91 Sprungtaste im Wiedergabemodus. Zeitlupe vorwärts (Slowmotion) Zeitlupe rückwärts (Slowmotion) MOVIE Direkter Zugriff zu Aufnahmen. Nur möglich, wenn externes Speichermedium korrekt angeschlossen ist und Aufnahmen gespeichert sind. Aufrufen des USB-Datenverzeichnisses.

  • Seite 92: Bearbeiten Von Aufnahmen (Optional)

    Bearbeiten von Aufnahmen (optional) Drücken Sie die INFO-Taste während der Wiedergabe einer Aufnahme. Es erscheint der Balken wie in der folgenden Abbildung dargestellt. Der Balken enthält spezifische Informationen der aktuellen Wiedergabe. Nach ca. 5 Sekunden verschwindet der Balken sofern der Receiver keinen Befehl erhält.

  • Seite 93: Reinigen

    Reinigen Achtung! Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

  • Seite 94: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % Den senkrechten Spiegel nach Süden ausrichten.
  • Seite 95 Frontanzeige Das System ist nicht korrekt angeschlossen. zeigt Prüfen Sie den Anschluss des SCART-Kabels Programmplatz Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen TV-Gerät zeigt AV-Eingang. kein Bild an. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet.
  • Seite 96 Persönliches Bitte kontaktieren Sie die Service Hotline, falls Passwort Sie Ihr persönliches Passwort vergessen vergessen haben. Bedienungsan- Auf der Homepage www.comag-ag.de steht leitung in weiteren diese Bedienungsanleitung in weiteren Sprachen Sprachen zum Download bereit. Senderlisten- Auf der Homepage www.comag-ag.de steht Editor ein Senderlisten-Editor zum Download bereit.
  • Seite 97 Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren. Externes USB- Bitte Receiver am Netzschalter ausschalten. Speichermedium USB-Speichermedium erneut anschliessen. wird nicht erkannt. Receiver wieder in den Normal-Modus schalten.

  • Seite 98: Entsorgen

    Entsorgen Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht.

  • Seite 99: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 280 × 165 × 44 Gewicht in Gramm Receiver 1020 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 V GS, 0,30 A max.
  • Seite 100 HDMI-Schnittstelle Anschluss zur digitalen Übertragung von Audio- und Video-Signal YPbPr Komponentenausgang USB 2.0-Schnittstelle CI-Slot CI-Schnittstelle (2 Stück) Stromversorgung Netzteil-Eingangsspannung 220-240 V ~, 50/60 Hz Leistungsaufnahme ca. 25 W (Betrieb mit Single LNB) ca. 3 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur –...

  • Seite 101: Hersteller

    Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland Telefon: 0049 (0)7161 / 5 03 06 – 0 Telefax: 0049 (0)7161 / 5 03 06 – 11 Internet: www.comag-ag.de...
  • Seite 102 Ärger. Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise der Garantieabwicklung, falls Sie Ihr Gerät wirklich einschicken müssen. Service-Hotline: +49(0)7161 / 5030633 Montag – Freitag von 08.00 Uhr bis 12.00 Uhr und 13.00 – 17.00 Uhr. Email: hotline@comag-ag.de...

  • Seite 103: Garantie

    Garantie Die Gewährleistung für dieses Produkt der COMAG Handels AG entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar.

  • Seite 104: Hinweis Zur Konformität

    Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EC • EN 60065 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC • EN 55013 • EN 55020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler Satelliten-Receiver SL 90HD USB 1CI Göppingen, 10.06.2009 COMAG Handels AG...

  • Seite 105: Glossar

    Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von TV-Gerät Stecker oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
  • Seite 106 Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap- Wechsel zwischen aktuellem und letztgesehenem Funktion Programm Transponder Satellitenfrequenz.
