MDT Technologies RTU485 Betriebsanleitung

KNX Modbus Gateway RTU485
KNX Modbus Gateway RTU485
Technische Daten
Technical Data
Anzahl Modbus Teilnehmer
Number of Modbus devices
Physikalische Modbus Schnittstelle
Physical Modbus interface
Spannungsversorgung Modbus
Modbus power supply
Modbus-Übertragungsart
Modbus transmission mode
Abschlusswiderstand
Termination resistor
Verfügbare Produktdatenbanken
Available application software
Spezifikation KNX Schnittstelle
Specification KNX interface
Modbus-Anschlussklemme
Modbus connection terminal
KNX-Busanschlussklemme
KNX bus connection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX-Bus, typisch
Typical power consumption KNX bus
Umgebungstemperatur im Betrieb
Ambient operating temperature
Schutzart
Protection classification
Einbaubreite
Installation width
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: + 49 - 2263 - 880 • knx@mdt.de • www.mdt.de
Stand: 0524
SCN-MBGRTU.01
32
RS485
2-Draht / two-wire
Integriert über KNX-Bus
Integrated via KNX bus
RTU, ASCII
120 Ω
Zuschaltbar / switchable
ab ETS 5
as of ETS 5
TP-256 mit Long Frame Unterstützung
TP-256 with long frame support
Schlitzkopf / Slotted head
0,5 ... 2,5 mm² / 0,5 nm
Ø 0,8 mm
starre Leitung / solid core
KNX-bus
< 0,9 W
0 ... 45 °C
IP20
2 TE / 36 mm
2 SU / 36 mm
Betriebsanleitung KNX Modbus Gateway RTU485
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Modbus Gateway RTU485
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
■
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im Ver-
einigten Königreich zugelassen und tragen das CE und UKCA Zeichen. Die Verwendung in den USA und Kanada ist nicht
gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European Union
and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.

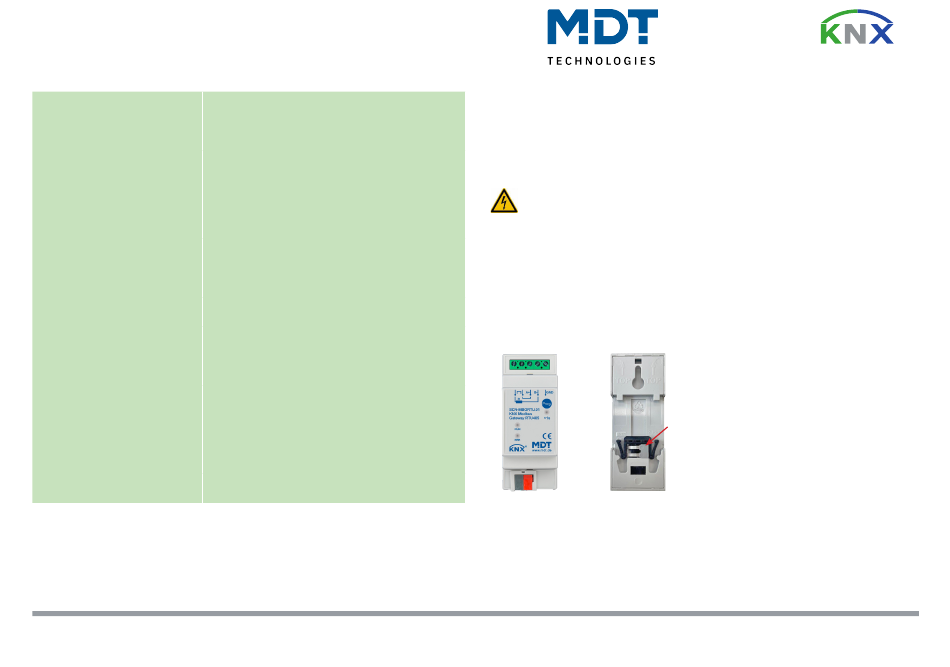

Anschluss und Bedienung - Terminals and Operation
SCN-MBGRTU.01 Rückseite / Back
4
3
2
1
LED "RUN" - Blinkt Grün während einer Kommunikation
auf dem Modbus.
Blinks green during Modbus communication.
LED "ERR" - Leuchtet Rot bei einem Fehler auf dem Modbus.
Lights red to indicate a Modbus error.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
1 - KNX Busanschlussklemme
- KNX bus connection terminal
2 - Status LEDs
- Status LEDs
3 - Programmiertaster und LED
- Programming button and LED
5
4 - Modbus Anschlussklemmen
- Modbus connection terminals
5 - Optionale Brücke zur Terminierung des Modbus
(vor der Hutschienenmontage zu entfernen)
- Optional jumper for terminating the Modbus
(to be removed before DIN rail mounting)
®
-
ZZMBGRTU01 -
