Aufbauschema - Proxon T300 Bedienungsanleitung

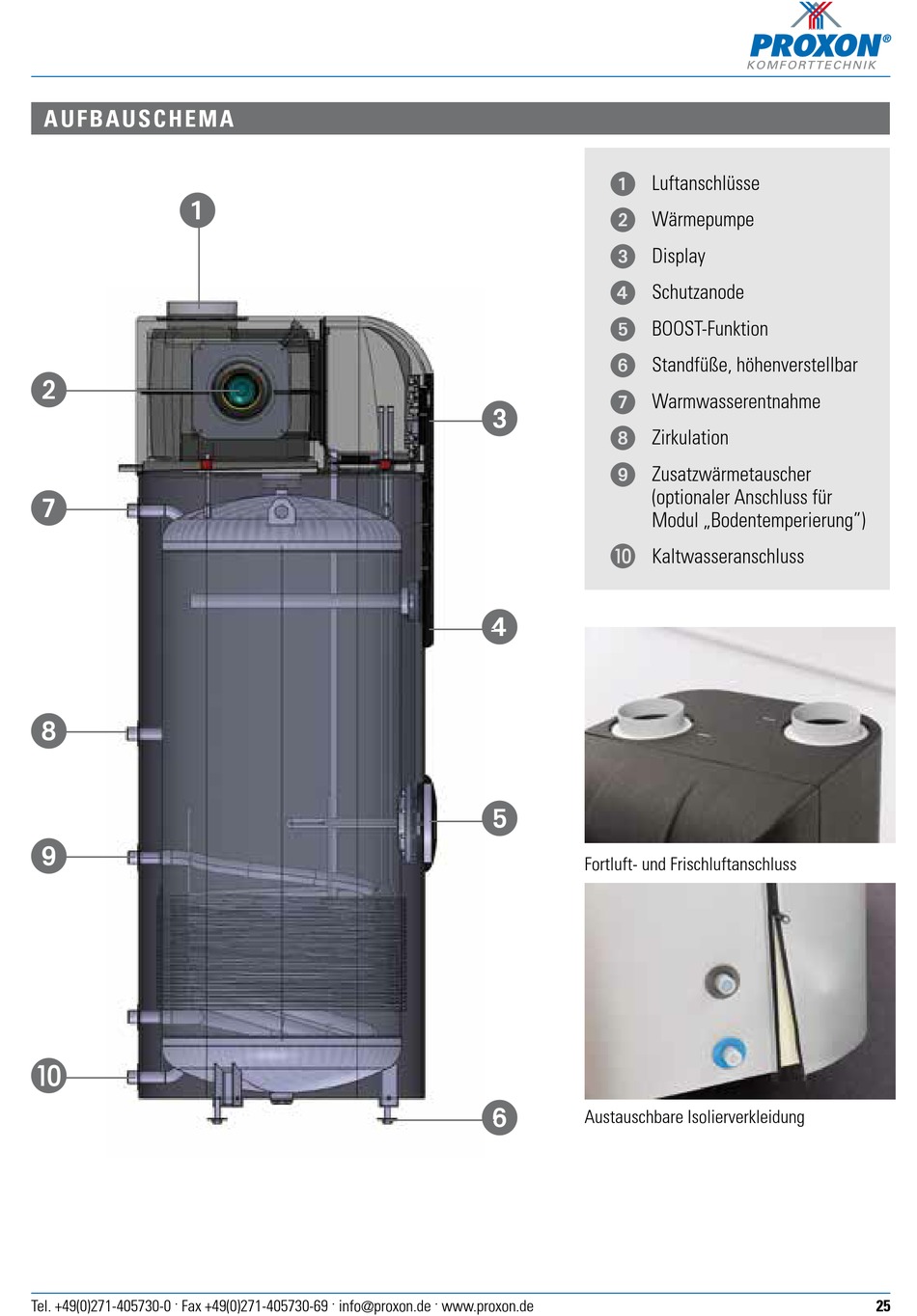

AUFBA U S CH E M A
1
2
7
8
9

Tel. +49(0)271-405730-0 . Fax +49(0)271-405730-69 . info @ proxon.de . www.proxon.de
1
Luftanschlüsse
2
Wärmepumpe
3
Display
4
Schutzanode
5
BOOST-Funktion
6
Standfüße, höhenverstellbar
7 Warmwasserentnahme
3
8
Zirkulation
9
Zusatzwärmetauscher
(optionaler Anschluss für
Modul „Bodentemperierung")

Kaltwasseranschluss
4
5
Fortluft- und Frischluftanschluss
6
Austauschbare Isolierverkleidung
25
