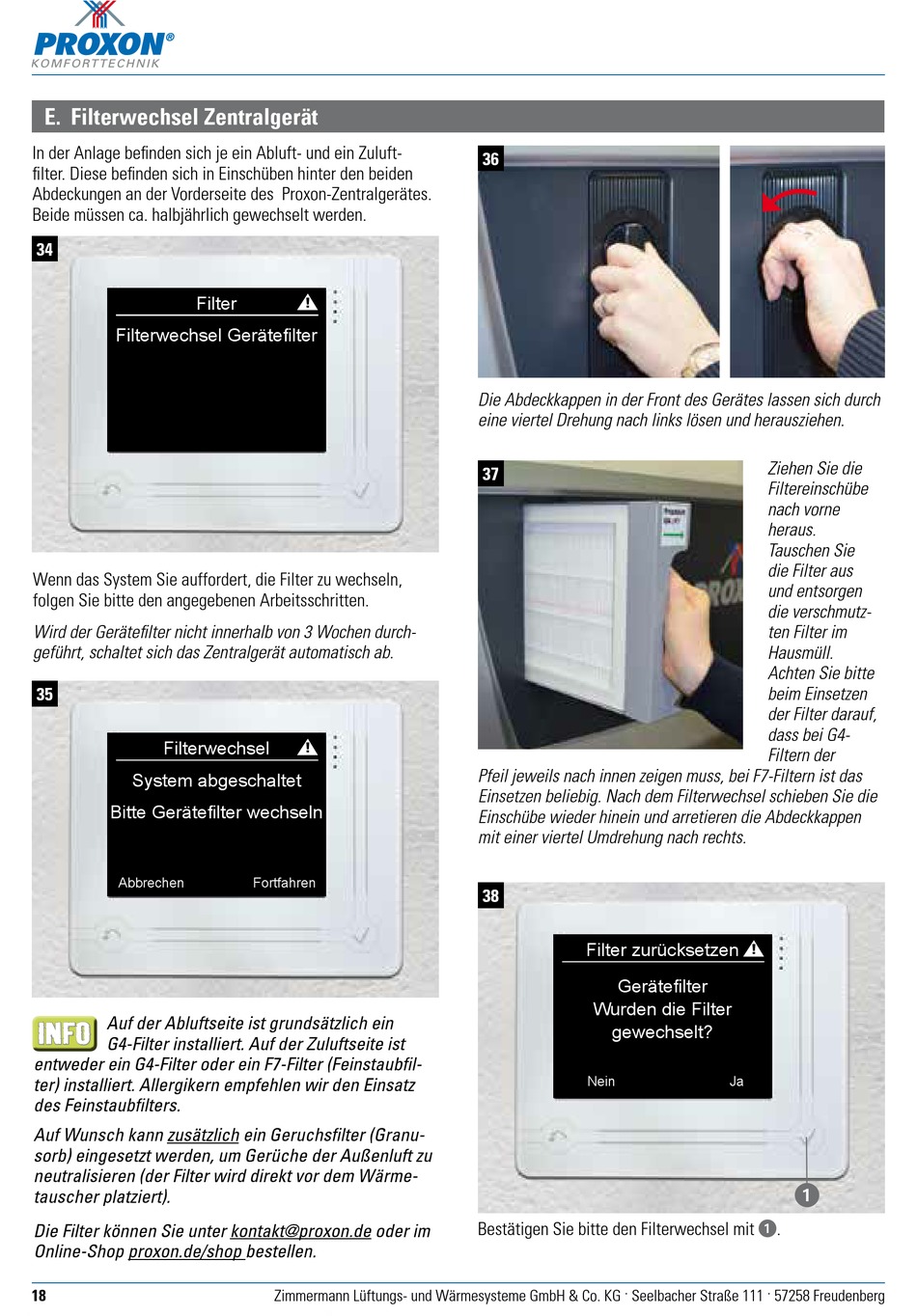

Filterwechsel Zentralgerät - Proxon T300 Bedienungsanleitung

E. Filterwechsel Zentralgerät
In der Anlage befinden sich je ein Abluft- und ein Zuluft-
filter. Diese befinden sich in Einschüben hinter den beiden
Abdeckungen an der Vorderseite des Proxon-Zentralgerätes.
Beide müssen ca. halbjährlich gewechselt werden.
34
Filter
Filterwechsel Gerätefilter
Wenn das System Sie auffordert, die Filter zu wechseln,
folgen Sie bitte den angegebenen Arbeitsschritten.
Wird der Gerätefilter nicht innerhalb von 3 Wochen durch-
geführt, schaltet sich das Zentralgerät automatisch ab.
35
Filterwechsel
System abgeschaltet
Bitte Gerätefilter wechseln
Abbrechen
Auf der Abluftseite ist grundsätzlich ein
INFO INFO
G4-Filter installiert. Auf der Zuluftseite ist
entweder ein G4-Filter oder ein F7-Filter (Feinstaubfil-
ter) installiert. Allergikern empfehlen wir den Einsatz
des Feinstaubfilters.
Auf Wunsch kann zusätzlich ein Geruchsfilter (Granu-
sorb) eingesetzt werden, um Gerüche der Außenluft zu
neutralisieren (der Filter wird direkt vor dem Wärme-
tauscher platziert).
Die Filter können Sie unter kontakt@proxon.de oder im
Online-Shop proxon.de/shop bestellen.
18
!
!
Fortfahren
Zimmermann Lüftungs- und Wärmesysteme GmbH & Co. KG . Seelbacher Straße 111 . 57258 Freudenberg
36
Die Abdeckkappen in der Front des Gerätes lassen sich durch
eine viertel Drehung nach links lösen und herausziehen.
37
Pfeil jeweils nach innen zeigen muss, bei F7-Filtern ist das
Einsetzen beliebig. Nach dem Filterwechsel schieben Sie die
Einschübe wieder hinein und arretieren die Abdeckkappen
mit einer viertel Umdrehung nach rechts.
38
Filter zurücksetzen
Gerätefilter
Wurden die Filter
gewechselt?
Nein
Bestätigen Sie bitte den Filterwechsel mit
Ziehen Sie die
Filtereinschübe
nach vorne
heraus.
Tauschen Sie
die Filter aus
und entsorgen
die verschmutz-
ten Filter im
Hausmüll.
Achten Sie bitte
beim Einsetzen
der Filter darauf,
dass bei G4-
Filtern der
!
Ja
1
1 .
