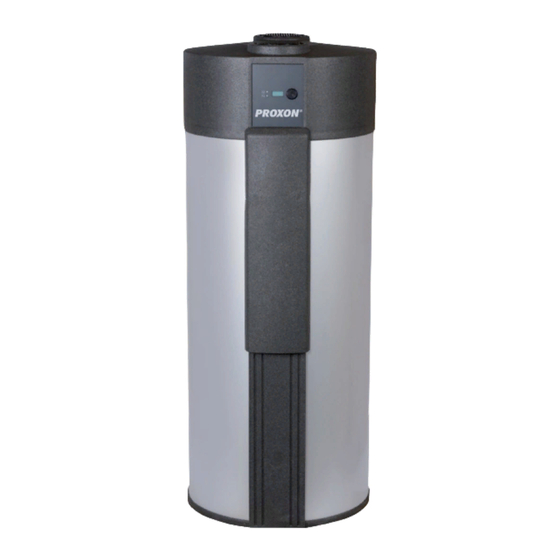

- Seite 1 Bedienungsanleitung Regelung füR die PRoxon ® tRinkwasseRwäRmePumPe twwP 285-s...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionsprinzip der TWWP 285-S Technische Daten ............3 Die Wärmepumpe arbeitet nach dem Luft/ Aufbauschema ..............4 Wasser Prinzip: Die Fortluft des Zentral- gerätes wird mit einem Lüfter durch den Elektronische Regelung Display und Bedienfeld ..........5 Verdampfer geleitet, welcher der Luft Hauptmenü... -
Seite 3: Technische Daten
– Kondensatablauf: ................1/2“ RT – Wärmetauscher: ................1“ RT – Zirkulation: ..................3/4“ RT Wärmetauscher-Oberfläche : ............1.00 m² (5.90 l) * Daten für Leistungsaufnahme und Leistung ist bei Lufttemperatur 15°C nach EN 255-2 Tel. +49(0)2762-98572-0 . Fax +49(0)2762-98572-69 . kontakt@zimmermann-lueftung.de . www.proxon.de... -
Seite 4: Aufbauschema
16 Wärmetauscher unten – Eintritt 1 ” AG 17 Wärmetauscher unten – Austritt 1 ” AG 18 Zirkulationsanschluss ” AG 19 Warmwasser-Austritt 1“ AG Die TWWP 285-S ist mit einem (internen) Wärme-tau- 20 Kondensat-Ablauf ” AG scher (22/15) mit 1.0 m² Heizfläche ausgestattet – der 21 Ventilator Anschluss einer Solaranlage ist möglich. -
Seite 5: Elektronische Regelung Display Und Bedienfeld
> Wird der Einstellknopf länger als 3 Sekunden gedrückt, wechselt die Anzeige zum Servicemenü. Hier werden die Werkseinstellungen angezeigt. Jegliche Veränderung der Werte in diesem Menü darf nur in Abstimmung mit dem Installateur durchgeführt werden. Tel. +49(0)2762-98572-0 . Fax +49(0)2762-98572-69 . kontakt@zimmermann-lueftung.de . www.proxon.de... -
Seite 6: Hauptmenü - Anzeigenübersicht
Hauptmenu - Anzeigenübersicht Sprache Nach dem ersten Einschalten der Netzspannung können Sie direkt die Anzeigensprache wählen. English Werkseinstellung ist ENGLISH. Sie können wählen zwischen: Dänisch, Deutsch, Englisch, Spanisch, Französisch, Polnisch, Slowenisch, Italienisch. Falls die Spracheinstellung zu einem späteren Zeitpunkt geändert werden soll, benutzen Sie bitte das Service-Menü. Wasser Nach dem Einschalten der Netzspannung erscheint diese Anzeige. - Seite 7 0-99 Anzeige der verbleibenden Abwesenheitstage. Boost “AUS”, “EIN” Wird aktiviert um einen kurzeitig erhöhten WW-Bedarf zu decken. Die BOOST-Funktion arbeitet mit Maximalleistung “WP+EL” bis “T max” erreicht wird, höchstens jedoch 1 Stunde. Tel. +49(0)2762-98572-0 . Fax +49(0)2762-98572-69 . kontakt@zimmermann-lueftung.de . www.proxon.de...
-
