Deutsch

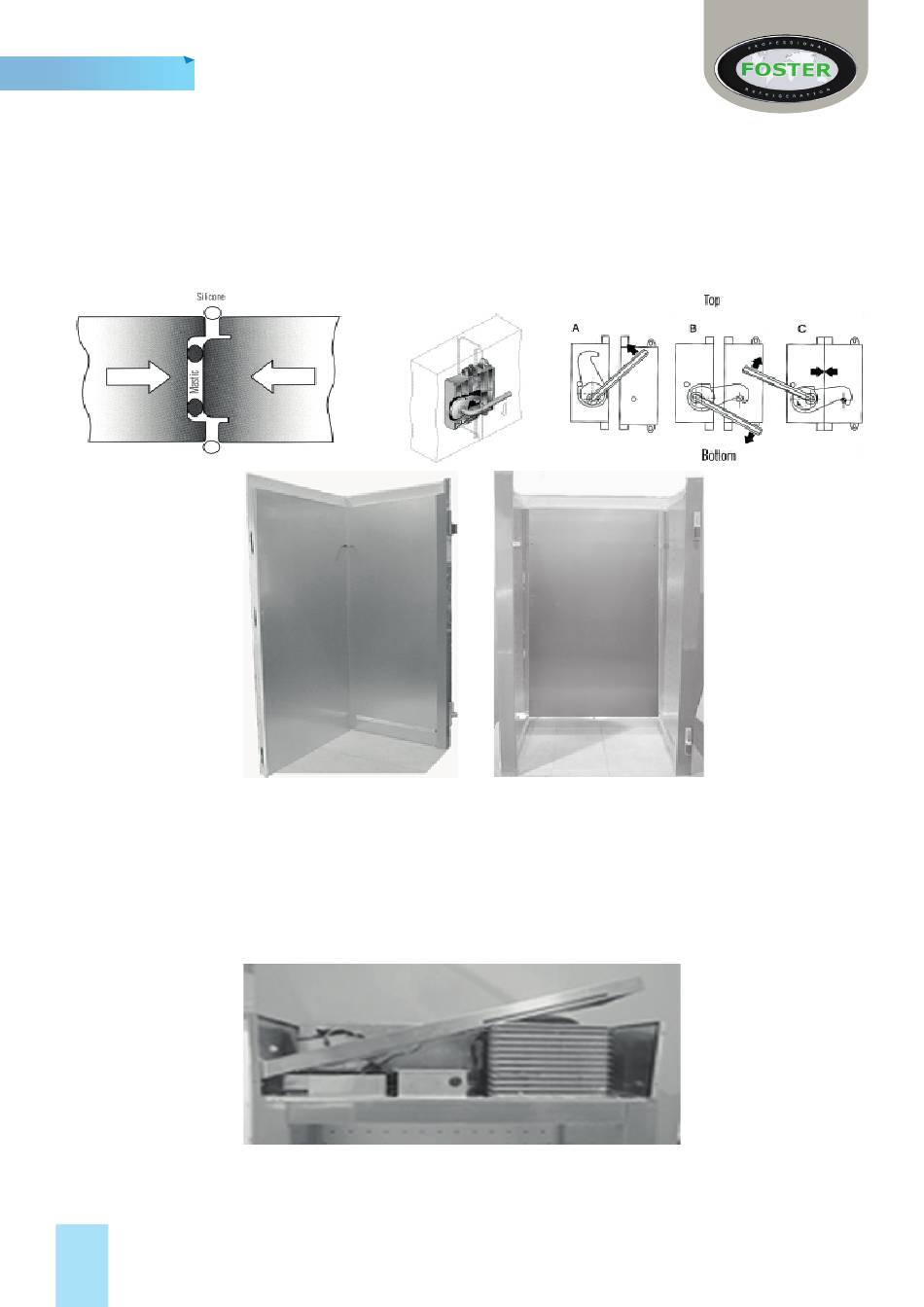

Montage Wandpaneele
Hinweis: Die Türkopfplatt e ist in das Deckenpaneel integriert.
Seten Sie das Seitenpaneel in das Profi l ein und tragen Sie dazwischen eine Masti x-Versiegelung auf, um
eine Dampfdichtung zu erzeugen (siehe Abbildungen). Setzen Sie das Rückpaneel in das Profi l ein. Die
Paneele können nun zusammengeschlossen werden (siehe Abb. 2). Wiederholen Sie diesen Vorgang mit
dem verbleibenden Paneel, bis alle Paneele intern miteinander verschlossen sind.
Fig 1
Montage Deckenplatt e
Auf der Oberseite der Wandpaneele befi ndet sich eine Aussparung für das Deckenpaneel.
Tragen Sie eine Masti x-Versiegelung in die Aussparung auf, sodass beim Zusammenbau eine Dampfdichtung
entsteht.
Lösen Sie die Schrauben, mit denen das Frontpaneel an den Seiten befesti gt ist und legen Sie es sicher auf
der Oberseite des Deckenpaneels ab. Achten Sie dabei darauf, die Verbindungskabel nicht zu beschädigen
(siehe unten).
Heben Sie das Deckenpaneel an und lassen Sie es in die Aussparung auf der Oberseite ein.
Sobald das Deckenpaneel angebracht ist, positi onieren Sie den verzinkten Befesti gungswinkel (siehe Abb.
4). Diesen nun mit den mitgelieferten Schrauben befesti gen (siehe Abbildung 5 und 6).
5
Fig 2
Fig 3
