Garmin Vector Benutzerhandbuch Seite 6

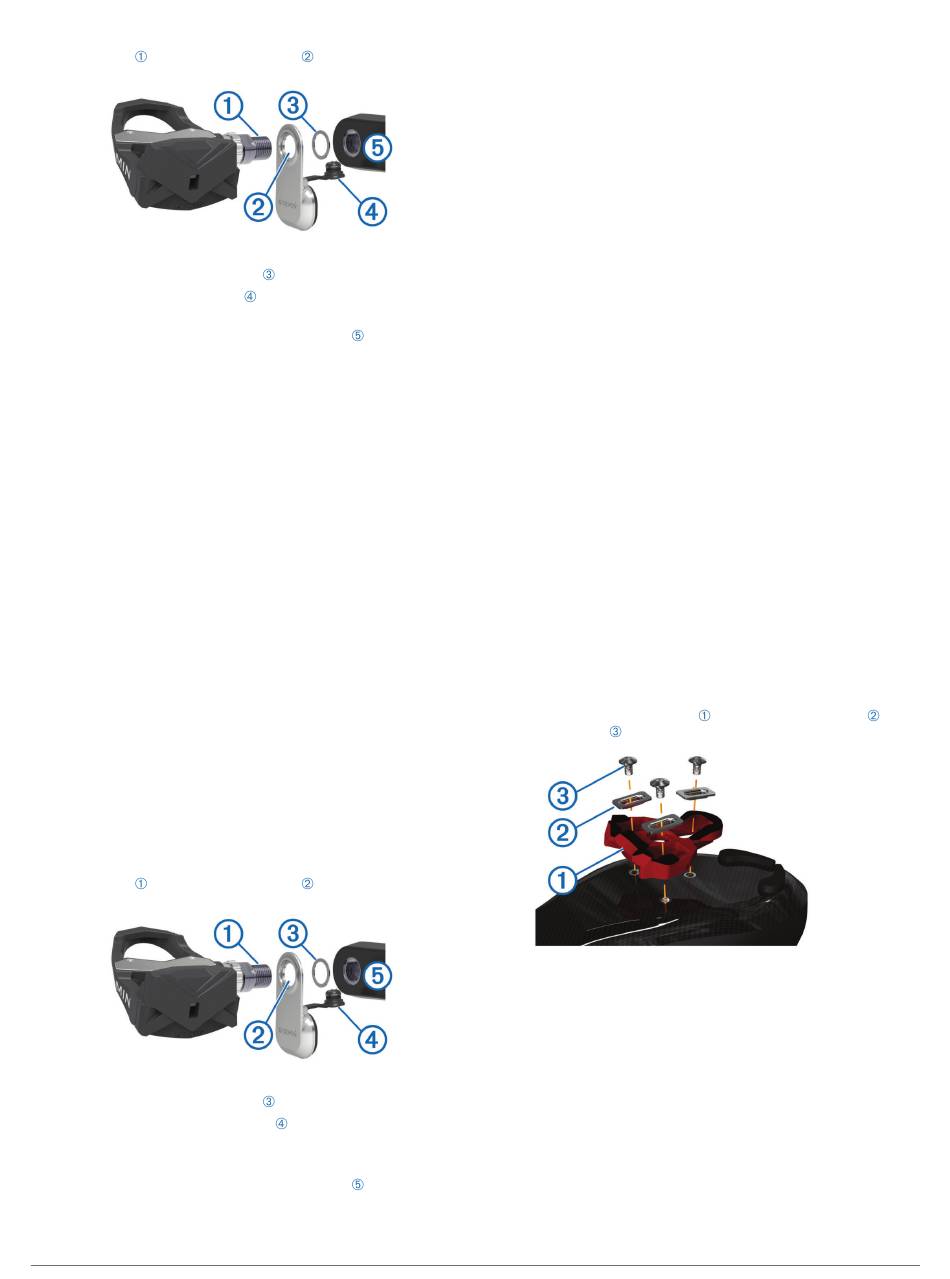

2 Tragen Sie eine dünne Schicht Schmiermittel auf die
Pedalachse und den Pedalsender
mit der Pedalachse auf.
3
Setzen Sie den Pedalsender und möglicherweise
erforderliche Unterlegscheiben
TIPP: Biegen Sie das Kabel
Weg ist.
4
Führen Sie die Pedalachse in die Tretkurbel
5
Ziehen Sie die Achse mit der Hand fest.
HINWEIS: Die Achse des linken Pedals hat ein
Linksgewinde.
TIPP: Die Ausrichtung des Pedalsenders hat keinen Einfluss
auf die Berechnung von Leistung und Trittfrequenz. Garmin ®
empfiehlt, den Pedalsender an der Vorderseite der Kurbel zu
montieren. Wenn die Kurbel nach vorne zeigt, sollte der
Pedalsender nach unten zeigen.
6
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
Der Pedalsender darf keinerlei Teile des Fahrrads
beeinträchtigen.
7
Ziehen Sie die Achse mit dem Pedalschlüssel an.
HINWEIS: Garmin empfiehlt ein Drehmoment von 34 bis
40 Nm (25 bis 30 lbf-ft.).
8
Drücken Sie das Kabel fest auf die Achse.
9
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
10
Wiederholen Sie die Schritte 2 bis 9, um das rechte Pedal zu
montieren.
HINWEIS: Wenn das Kabel des Pedalsenders die Kette
berührt, können Sie zwischen Pedalsender und Tretkurbel
eine oder zwei Unterlegscheiben anbringen, um mehr
Freiraum zu schaffen.
Montieren des linken Pedals und des Pedalsenders
Diese Schritte gelten für das Vector S System.
1
Tragen Sie eine dünne Schicht Schmiermittel auf die
Pedalachse und den Pedalsender
mit der Pedalachse auf.
2
Setzen Sie den Pedalsender und möglicherweise
erforderliche Unterlegscheiben
HINWEIS: Biegen Sie das Kabel
nicht im Weg ist.
HINWEIS: Verwenden Sie maximal zwei Unterlegscheiben.
3
Führen Sie die Pedalachse in die Tretkurbel
4
Ziehen Sie die Achse mit der Hand fest.
2
an der Kontaktstelle
auf die Pedalachse auf.
vorsichtig so, dass es nicht im
ein.
an der Kontaktstelle
auf die Pedalachse auf.
vorsichtig so, dass es
ein.
HINWEIS: Die Achse des linken Pedals hat ein
Linksgewinde.
TIPP: Die Ausrichtung des Pedalsenders hat keinen Einfluss
auf die Berechnung von Leistung und Trittfrequenz. Garmin
empfiehlt, den Pedalsender an der Vorderseite der Kurbel zu
montieren. Wenn die Kurbel nach vorne zeigt, sollte der
Pedalsender nach unten zeigen.
5
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
Der Pedalsender darf keinerlei Teile des Fahrrads
beeinträchtigen.
6
Ziehen Sie die Achse mit dem Pedalschlüssel an.
HINWEIS: Garmin empfiehlt ein Drehmoment von 34 bis
40 Nm (25 bis 30 lbf-ft.).
7
Drücken Sie das Kabel fest auf die Achse.
8
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
Montieren des rechten Pedals
Diese Schritte gelten für das Vector S System.
1
Tragen Sie eine dünne Schicht Schmiermittel auf die
Pedalachse auf.
2
Führen Sie die Pedalachse in die Tretkurbel ein.
HINWEIS: Wenn Sie am linken Pedal ein oder zwei
Unterlegscheiben verwendet haben, verwenden Sie dieselbe
Anzahl am rechten Pedal.
3
Ziehen Sie die Achse mit der Hand fest.
4 Ziehen Sie die Achse mit dem Pedalschlüssel an.
HINWEIS: Garmin empfiehlt ein Drehmoment von 34 bis
40 Nm (25 bis 30 lbf-ft.).
Montieren der Schuhplatten
HINWEIS: Die linken und rechten Schuhplatten sind identisch.
1
Tragen Sie eine dünne Schicht Schmiermittel auf die
Gewinde der Schrauben für die Schuhplatten auf.
2
Richten Sie die Schuhplatte
die Schrauben aufeinander aus.
3
Befestigen Sie die einzelnen Schrauben mit dem 4-mm-
Inbusschlüssel locker an der Schuhsohle.
4 Passen Sie die Position von Schuhplatte und Schuh Ihren
Wünschen entsprechend an.
Diese Anpassung kann nach einer Testfahrt vorgenommen
werden.
5
Befestigen Sie die Schuhplatte sicher am Schuh.
HINWEIS: Garmin empfiehlt ein Drehmoment von 5 bis
8 Nm (4 bis 6 lbf-ft).
, die Unterlegscheiben und
