Garmin GMI 20 Installationsanleitung

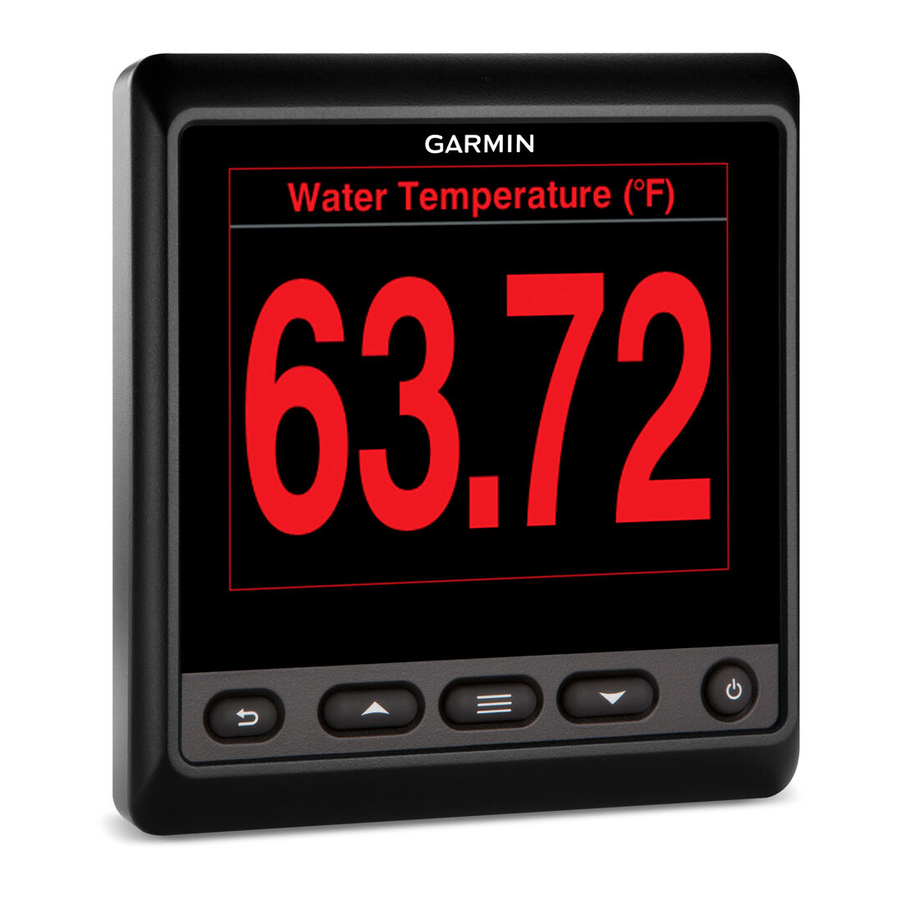

GMI™ 20 – Installationsanweisungen
Halten Sie sich beim Einbau dieses Marineinstruments an
folgende Anweisungen, um die bestmögliche Leistung zu
erzielen. Sollten beim Einbau Probleme auftreten, wenden Sie
sich an den Support von Garmin
Das Instrument tauscht mit NMEA 2000
Daten aus und zeigt Informationen zu Geschwindigkeit,
Steuerkurs, Wassertiefe und Kraftstoff an, wenn entsprechende
Sensoren angeschlossen sind. Das Instrument kann über ein
optionales Datenkabel auch Informationen mit einem NMEA
0183 Gerät austauschen.
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website http://my.garmin.com
• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.
Kontaktaufnahme mit dem Support von
Garmin
• Rufen Sie die Website www.garmin.com/support
klicken Sie auf Contact Support, um Informationen zum
Support in den einzelnen Ländern zu erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Die Montagefläche muss eben sein, um Schäden am Gerät im
montierten Zustand zu vermeiden.
Mai 2013
oder an Fachpersonal.
®
Sensoren und Geräten
®
WARNUNG
ACHTUNG
HINWEIS
auf.
auf, und
HINWEIS
Mithilfe der mitgelieferten Befestigungsteile und Schablone
können Sie das Gerät bündig im Armaturenbrett montieren.
Wenn Sie das Gerät alternativ so montieren möchten, dass es
bündig mit der Vorderseite des Armaturenbretts abschließt,
müssen Sie bei einem Garmin Händler einen Einbausatz für die
flache Montage erwerben (Montage durch Fachpersonal
empfohlen).
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise:
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren und sich somit in
oder unterhalb der Augenhöhe befinden.
• Der Montageort sollte problemlos Zugriff auf die Tasten des
Marineinstruments bieten.
®
• Die Montagefläche muss sich für das Gewicht des
Marineinstruments eignen und sie vor übermäßigen
Vibrationen oder Erschütterungen schützen.
• Damit es nicht zu Störungen mit Magnetkompassen kommt,
muss bei der Montage des Geräts der in den technischen
Daten zum Produkt aufgeführte Sicherheitsabstand zum
Kompass eingehalten werden.
• Hinter der Montagefläche muss ausreichend Platz für die
Verlegung und den Anschluss der Kabel vorhanden sein.
Anbringen des Geräts
Wenn Sie das Gerät in Glasfasermaterial einlassen, wird beim
Bohren der vier Vorbohrungen die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die
oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der
obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Garmin
empfiehlt, vor der Installation ein Schmiermittel auf die
Schrauben aufzutragen.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Damit das Gerät so montiert wird, dass der
Bildschirm flach mit dem Armaturenbrett abschließt, müssen Sie
bei einem Garmin Händler einen Einbausatz für die flache
Montage erwerben.
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie auf die Fläche passt, an der
das Marineinstrument befestigt werden soll.
Die Schablone für die bündige Montage ist im Lieferumfang
enthalten.
2
Entfernen Sie die Schutzfolie vom Klebstoff auf der
Rückseite der Schablone, und kleben Sie die Schablone auf
die Fläche, an der das Marineinstrument montiert werden
soll.
3
Wenn Sie die Aussparung mit einer Stichsäge ausschneiden
und nicht mit einer 90-mm-Lochsäge (3,5 Zoll), bringen Sie
mit einem 10-mm-Bohrer (
beginnen Sie mit dem Zuschnitt der Montagefläche.
4
Schneiden Sie die Montagefläche mit der Stichsäge oder der
90-mm-Lochsäge (3,5 Zoll) entlang der Innenseite der
gestrichelten Linie der Schablone für die bündige Montage
zu.
5 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
6
Setzen Sie das Marineinstrument in die Aussparung, um zu
überprüfen, ob die Montagelöcher auf der Schablone richtig
positioniert sind.
7
Wenn die Montagelöcher nicht richtig positioniert sind,
markieren Sie die richtigen Positionen der Montagelöcher.
190-01609-72_0A
HINWEIS
3
/ Zoll) eine Vorbohrung an, und
8
Gedruckt in Taiwan
