SolaX Power X1-EVC Anschlussanleitung Seite 3

* PIN 3, 6, 7, 8 ist nur für X3-EVC.

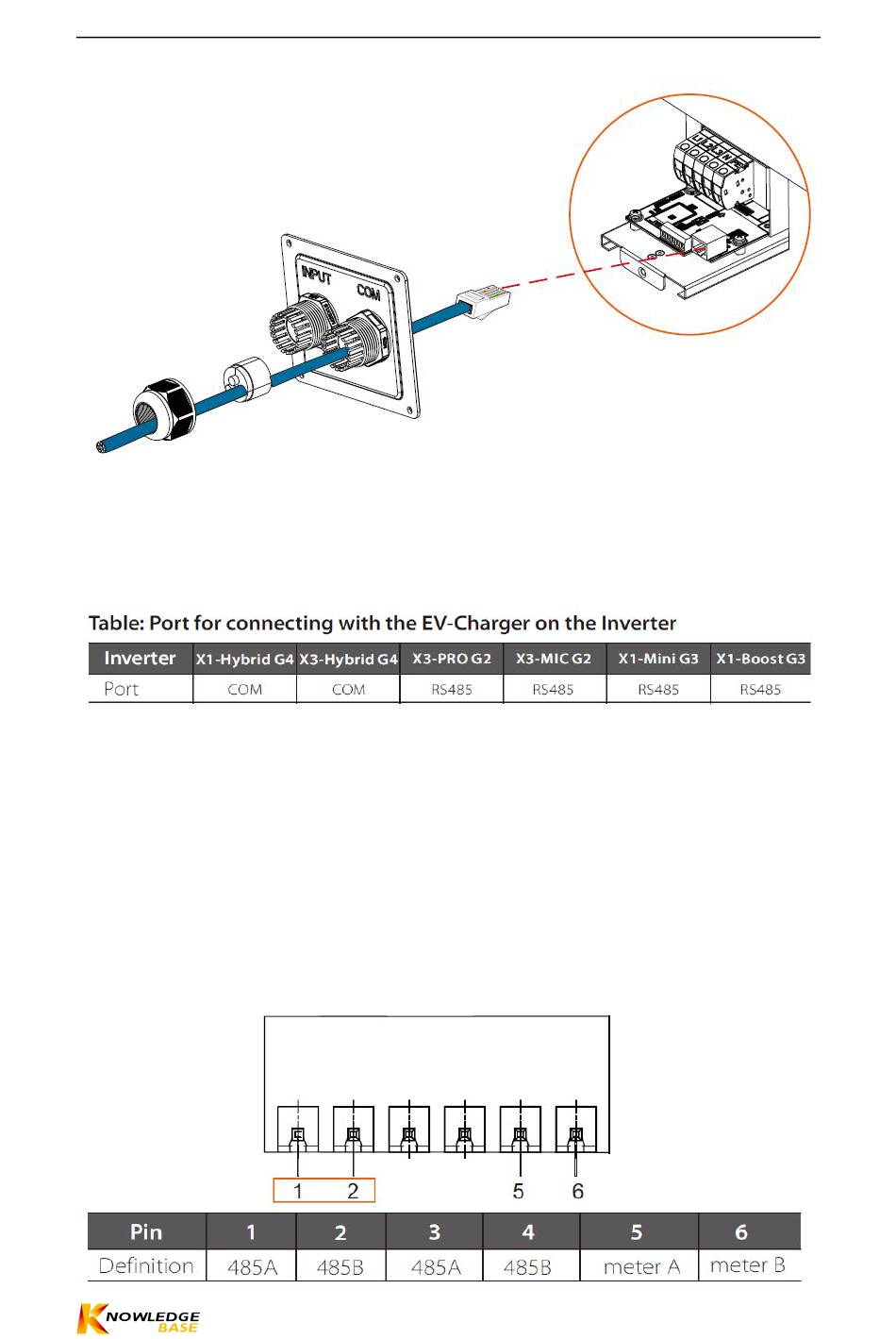

2.2 Achten Sie auf die unterschiedlichen Modelle der Wechselrichter! Stecken Sie das andere
Ende des Kommunikationskabels in den entsprechenden Anschluss des Wechselrichters und
schließen Sie das Messgerät/CT an.
1) Für X1-Hybrid G4 und X3-Hybrid G4 schließen Sie das andere Ende des
Kommunikationskabels direkt an den entsprechenden Anschluss an.
Dann schließen Sie das Messgerät/CT an den Anschluss "Meter/CT" des Wechselrichters an.
2) Für X3-PRO G2 schließen Sie die beiden Kabel (blau und weiß mit blauen Streifen) am
anderen Ende des Kommunikationskabels an PIN 1 & 2 des Anschlusses "RS485" des
Wechselrichters an.
Dann schließen Sie das Messgerät an PIN 5 & 6 des Anschlusses "RS485" des Wechselrichters
an.
