Zentralschmierung für
Atlas Radlader 65e
Funktionsbeschreibung Steuergerät
Technische Daten der Steuerung:
Versorgungsspannung:
Stromlast max.:
Sicherung (nicht im Gerät enthalten):
(5x20) mittelträge
Ausgang für Signallampe:
Temperaturbereich:
-35°C bis +75°C
Schutzart:
Vor dem Anschluss der Spannung ist die Motorspannung der Pumpe zu beachten.
BEKA-troniX1
3.
Betriebsarten
A)Zeitsteuerung:
Bei der zeitabhängigen Steuerung einer Zentralschmieranlage kann die Zykluszeit und die
Schmierzeit eingestellt werden. Zykluszeit bedeutet den Zeitabschnitt von Beginn einer
Schmierung bis zum Beginn einer weiteren Schmierung.

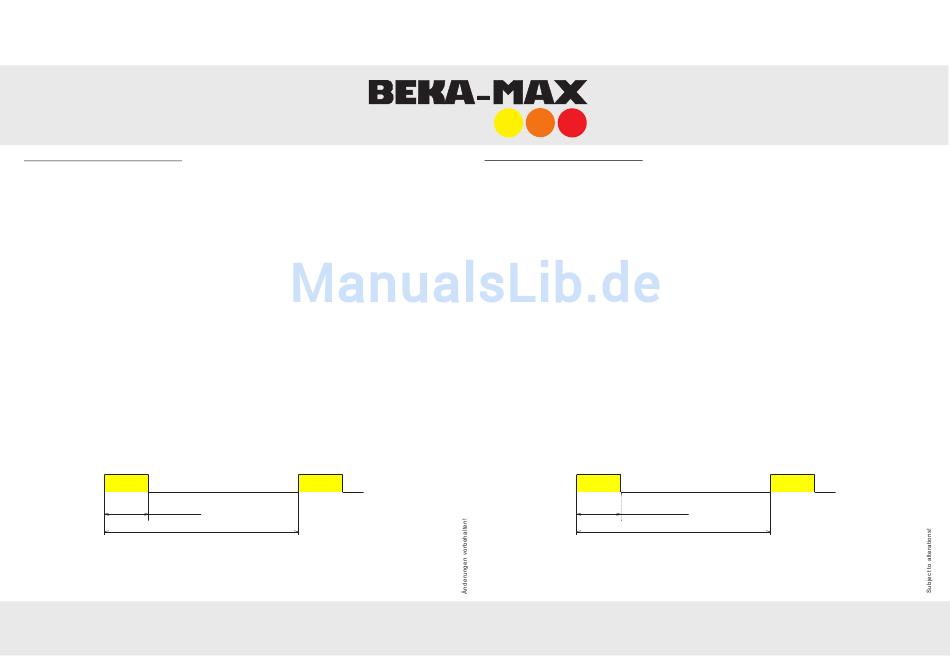

Diagramm des Zyklusablaufes:
Schmierzeit
Zykluszeit
© BAIER + KÖPPEL GmbH + Co. KG
10 bis 60 V DC
I = 6,0 A
F 6,3 A
I = 0,4 A
IP 65
Operating description controller
Technical data for the controller:
Operating voltage:
Maximum current load:
Fuse (not included in device):
F 6,3 A (5x20) medium
Signal lamp outlet:
Temperature range:
-35°C to +75°C
Degree of protection:
Before the electrical connection: Observe the voltage of the pump motor.
BEKA-troniX1
3.
Method of operation
A)Time controller:
When the central lubrication processor is time controlled, the cycle duration and the lubrication time
can be adjusted.
Cycle duration means the period from the beginning of one lubrication process to the beginning of
another lubrication process.
Diagram of cycle sequence:
Lubrication time
Cycle duration
Central grease lubrication for
Atlas wheel loader 65e
10 to 60 V DC
I = 6,0 A
slow-blow fuse
I = 0,4 A
IP 65
34
