Zentralschmierung für
Atlas Radlader 65e
Funktionsbeschreibung Steuergerät
Bei eingeschalteter Zündung kann zu jeder Zeit durch Betätigen des Drucktasters an der Seite des
Motorgehäuses der Pumpe oder eines Drucktasters oder Leuchtdrucktasters im Führerhaus eine
Zwischenschmierung ausgelöst werden, diese dient auch der Funktionsprüfung. Die Pumpe
beginnt dann sofort mit einem Schmierzyklus, die bis dahin aufgelaufene oder gespeicherte
Schmier- bzw. Zykluszeit wird zurückgesetzt und beginnt von Neuem.
Eine Zwischenschmierung kann auch über einen externen Drucktaster ausgelöst werden und die
Anzeigen der roten und grünen LED können auch durch eine rote und grüne Signallampe im
Fahrerhaus dargestellt werden.
Eine Störung kann durch drücken der Zwischenschmiertaste zurückgesetzt werden und die
Pumpe startet erneut einen Schmiervorgang.
Über die Lampe des Leuchtdrucktaster (grün) können die Funktionsbereitschaft der Steuerung und
der aktuelle Ablauf einer Schmierung angezeigt werden

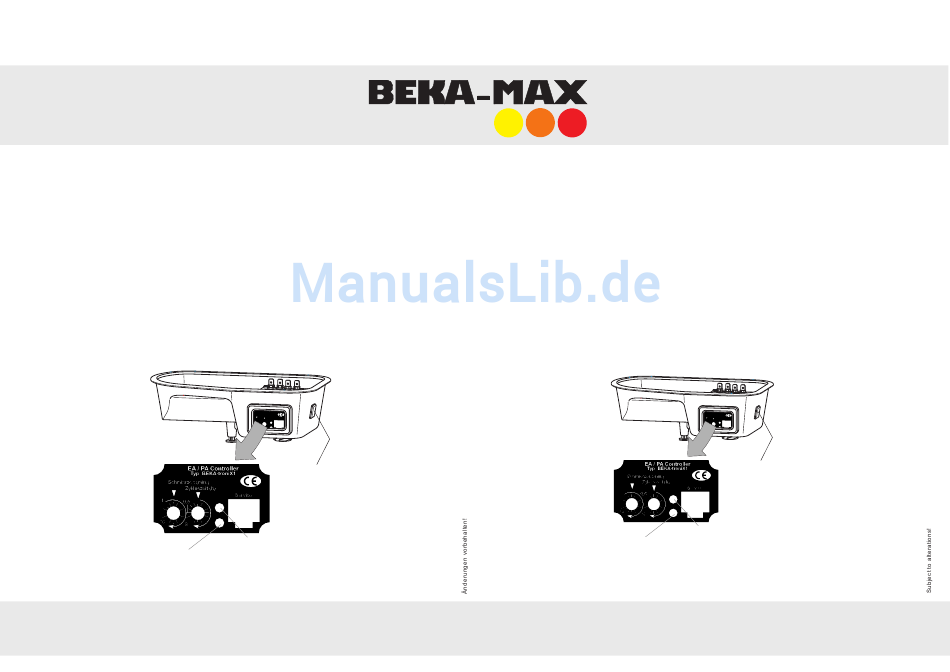

Integrierte elektronische Steuerung BEKA-troniX1:
Grüne LED zur Anzeige der Funktion
© BAIER + KÖPPEL GmbH + Co. KG
Drucktaster
zum Auslösen
einer Zwischen-
schmierung
Rote LED zur Anzeige von Störungen
Operating description controller
memory and the sequence will be resumed where it was interrupted.
At any time when the ignition is on, an interim lubrication occurs when the button on the side of
the pump motor housing or the illuminated button on the control panel is activated, this serves
as a check of functionality. The pump then immediately starts its lubrication cycle, the lubrication
or cycle duration recorded up to that point is reset and starts from the beginning.
An interim lubrication can also be triggered via an external button, and the indication of the red
and green LEDs can also be displayed by a red and green signal lamp in the driver´s cab.
A error can be reset by pressing the interim lubrication button and the pump starts the
lubrication process anew.
The lamp on the illuminated button (green) shows the functionality of the controller and the
current lubrication sequence.
BEKA-troniX1 integrated electronic controller:
Red LED showing faults
Green LED showing function
Central grease lubrication for
Atlas wheel loader 65e
Button for
activating
interim
lubrication
33
