Anschluss an Spannungsversorgung

ACHTUNG: Absicherung des Stroms!
Sorgen Sie dafür, dass Ihre 12-V-Spannungsversorgung für das
Instrument durch eine Sicherung oder durch einen Stromunter-
brecher abgesichert ist!

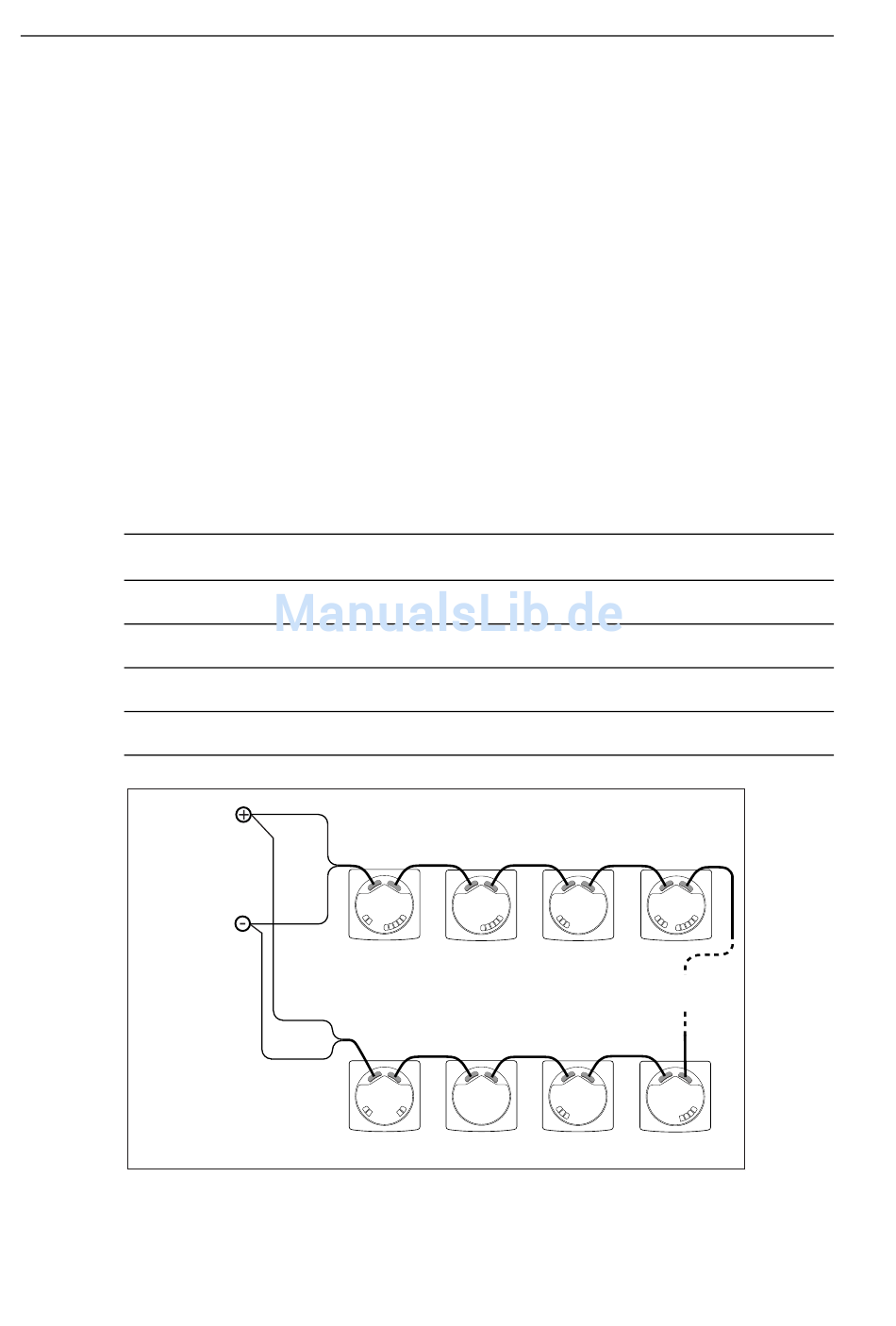

SeaTalk-Systeme
Sorgen Sie dafür, dass die Spannungsversorgung für den SeaTalk-Bus durch eine
5-A-Sicherung oder durch einen Stromkreisunterbrecher abgesichert ist.
Systeme mit einer Vielzahl von Instrumenten im SeaTalk-Bus benötigen ggfs.
Spannungsanschluss von beiden Enden des Systems (Ring-Stil), damit eine
ausreichende Spannungsversorgung im gesamten System gewährleistet ist.
Dies hängt jedoch von der Gesamtlänge aller Kabel ab und gleichzeitig von der
Gesamtzahl der angeschlossenen Geräte im System:
Kabellänge
Bis 10 m
Bis 20 m
5-A-Sicherung,
12 V DC Bord-
spannung (typischer-
weise vom Auto-
SeaTalk-Anschlüsse
Anzahl Instrumente
13 maximal
26 maximal
7 maximal
13 maximal
Rot
1
piloten)
Schirm
Rot
20
Schirm
Spannungsanschlüsse
1
2
1
2
2 3
19 18
ST60+ Kompass
4
Instrumente
5 bis 16
17
