DeWalt DCL510N Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für DeWalt DCL510N
Inhaltszusammenfassung für DeWalt DCL510N

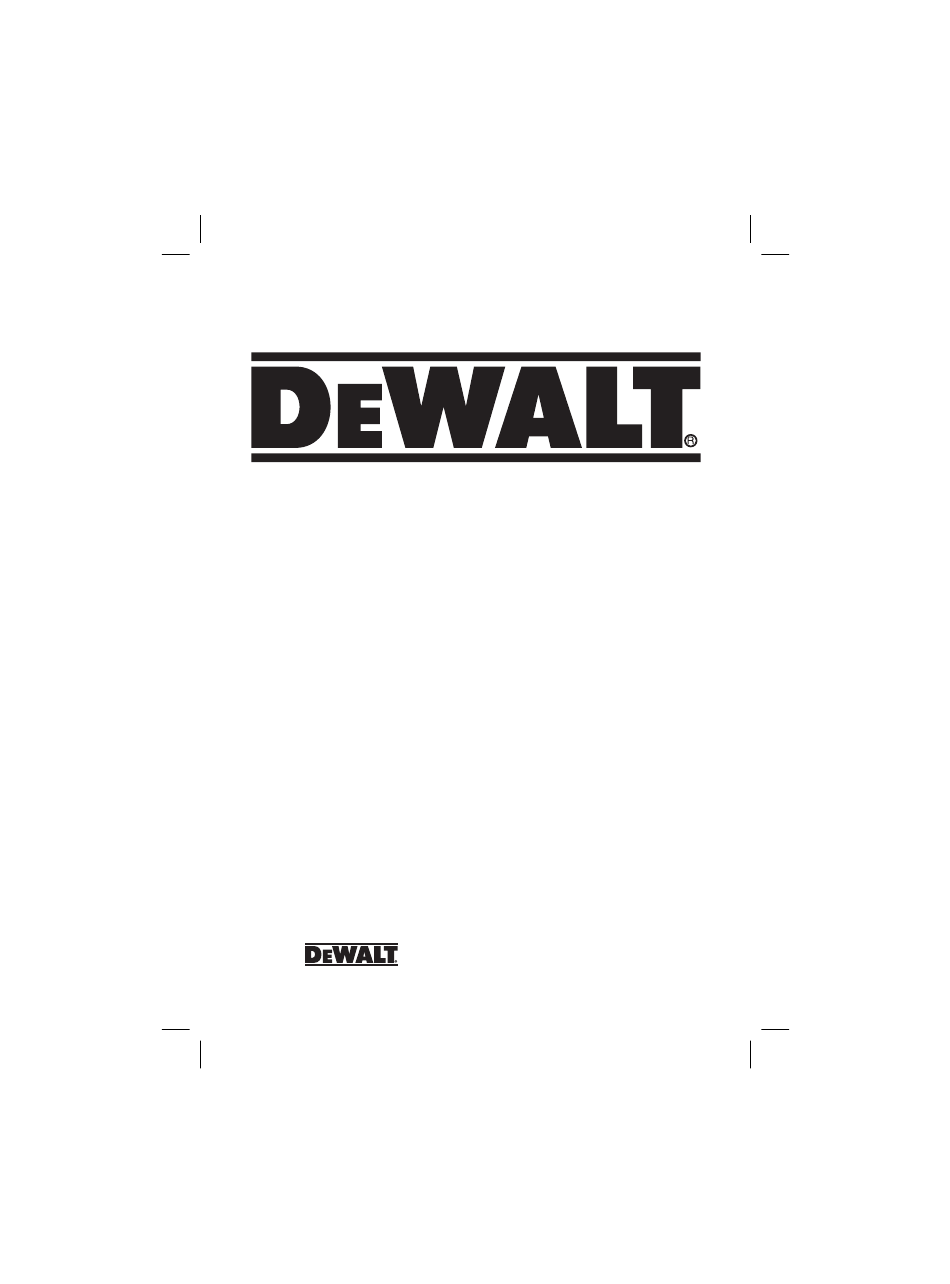

- Seite 1 DCL510 www.
-
Seite 2: Inhaltsverzeichnis
Dansk (oversat fra original brugsvejledning) Deutsch (übersetzt von den Originalanweisungen) English (original instructions) Français (traduction de la notice d’instructions originale) Norsk (oversatt fra de originale instruksjonene) Suomi (käännetty alkuperäisestä käyttöohjeesta) Svenska (översatt från de ursprungliga instruktionerna) Copyright D WALT... - Seite 3 Figure 1...
- Seite 4 Figure 2...
- Seite 5 Figure 3...
-
Seite 25: Technische Daten
DEUTSCH 10,8V AKKU-LED- ARBEITSLEUCHTE DCL510 Herzlichen Glückwunsch! Sie haben sich für ein Gerät von D WALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen WALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen. Technische Daten DCL510 Spannung 10,8 Akkutyp Li-Ionen Gewicht (ohne Akku) -
Seite 26: Sicherheitshinweise
DEUTSCH Sicherungen Europa 230 V Werkzeuge 10 Ampere Stromversorgung Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. -
Seite 27: Bewahren Sie Alle Warnhinweise Und Alle Anweisungen Auf
DEUTSCH BEWAHREN SIE ALLE WARNHINWEISE UND ALLE ANWEISUNGEN AUF WARNUNG! • Blicken Sie NICHT direkt in die Lichtquelle. • Sehen Sie mit optischen Geräten NICHT direkt in die Lichtquelle. • Richten Sie das Licht NICHT in die Augen anderer. GEBRAUCH UND PFLEGE VON AKKUWERKZEUGEN Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. -
Seite 28: Zusätzliche Sicherheitshinweise Für Arbeitsleuchten
DEUTSCH Zusätzliche Sicherheitshinweise für Arbeitsleuchten WARNUNG: Feuergefahr. Betreiben Sie die Arbeitsleuchte oder das Ladegerät nicht in der Nähe von entflammbaren Flüssigkeiten oder Gasen oder in explosionsgefährdeten Umgebungen. Funken im Inneren können Gase entzünden und zu Verletzungen führen. • Setzen Sie die Leuchte oder das Ladegerät weder Nässe noch Feuchtigkeit aus. -
Seite 29: Wichtige Sicherheitshinweise Für Alle Akku-Ladegeräte
DEUTSCH LAGE DES DATUMSCODES Der Datumscode, der auch das Herstelljahr enthält, ist in die Gehäusefläche geprägt, die die Montagefuge zwischen Gerät und Akku bildet. Beispiel: 2010 XX XX Herstelljahr Wichtige Sicherheitshinweise für alle Akku-Ladegeräte BEWAHREN SIE DIESE ANWEISUNGEN AUF: Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen für das Ladegerät DCB100. - Seite 30 DEUTSCH • Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert. • Diese Ladegeräte sind ausschließlich für das Laden von WALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
- Seite 31 DEUTSCH • Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen. • Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
-
Seite 32: Wichtige Sicherheitsanweisungen Für Alle Akkus
DEUTSCH HINWEIS: Um die maximale Lebensdauer der Li-Ion-Akkus zu gewähren, laden Sie die Akkus vor der ersten Verwendung mindestens 10 Stunden auf. Ladevorgang Die Ladezustände des Akkus sind in der Tabelle unten aufgeführt. Ladezustand wird geladen – – – – vollständig geladen –––––––––––... -
Seite 33: Lesen Sie Sämtliche Anweisungen
DEUTSCH LESEN SIE SÄMTLICHE ANWEISUNGEN • Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden. •... -
Seite 34: Empfehlungen Für Die Lagerung
DEUTSCH BESONDERE SICHERHEITSANWEISUNGEN FÜR LITHIUMIONEN (Li-Ion) - AKKUS • Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe. • Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. -
Seite 35: Schilder Am Ladegerät Und Akku
DEUTSCH Schilder am Ladegerät und Akku Zusätzlich zu den in dieser Betriebsanleitung verwendeten Bildzeichen befinden sich die folgenden Bildzeichen auf dem Ladegerät und dem Akku: Vor der Verwendung die Betriebsanleitung lesen. Akku wird geladen. 100% Akku ist geladen. 100% Akku ist defekt. Temperaturverzögerung. -
Seite 36: Packungsinhalt
DEUTSCH Den Akku nicht verbrennen. Die Ladezeit ist den technischen Daten zu entnehmen. Nur in Innenräumen verwenden. Packungsinhalt Die Packung enthält: 1 Arbeitsleuchte 1 Betriebsanleitung 1 Explosionszeichnung HINWEIS: Modelle der N-Serie enthalten keine Akkus und Ladegeräte. • Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten. -
Seite 37: Bestimmungsgemässe Verwendung
DEUTSCH BESTIMMUNGSGEMÄSSE VERWENDUNG Diese Arbeitsleuchte ist ein Elektrowerkzeug für den professionellen Gebrauch. NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen. -
Seite 38: Verwendung Eines Verlängerungskabels
DEUTSCH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verwendung eines Verlängerungskabels Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe technische Daten). -
Seite 39: Betrieb
DEUTSCH BETRIEB Betriebsanweisungen WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. Schalter (Abb. 1) Um die Leuchte einzuschalten, drücken Sie den Schalter (a). Um sie auszuschalten, drücken Sie den Schalter erneut. Drehbarer Kopf (Abb. 1, 3) Der drehbare Kopf (c) ist in beide Richtungen um 180˚ drehbar, wodurch alle Bereiche beleuchtet werden können. -
Seite 40: Wartung
DEUTSCH Bei Verwendung von Ständer (b), Riemenhaken (d) und Magneten (e) kann die Arbeitsleuchte an unterschiedlichsten Stellen platziert werden, um die optimale Beleuchtung zu erreichen. Der Ständer sollte wie in Abbildung 1 gezeigt eingeklappt werden, wenn er nicht verwendet wird. WARTUNG Ihr D WALT-Elektrowerkzeug wurde für langfristigen Betrieb mit... -
Seite 41: Optionales Zubehör
DEUTSCH REINIGUNGSANWEISUNGEN FÜR LADEGERÄTE WARNUNG: Gefahr eines elektrischen Schlages. Trennen Sie das Ladegerät von der Wechselstromsteckdose, bevor Sie es reinigen. Schmutz und Fett an der Außenseite des Ladegeräts können mit einem Tuch oder einer weichen, nicht-metallischen Bürste entfernt werden. Verwenden Sie kein Wasser oder Reinigungslösungen. -
Seite 42: Aufl Adbarer Akku
DEUTSCH Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. WALT stellt Möglichkeiten für die Sammlung und das Recycling von D WALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. - Seite 43 DEUTSCH GARANTIE WALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.
- Seite 44 DEUTSCH • Das Produkt wurde nicht unsachgemäß behandelt; • Das Produkt war normalem Verschleiß ausgesetzt; • Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen; • Der Kaufbeleg wird vorgelegt; • Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen D WALT-Service-Partner in Ihrer Nähe, dessen Adresse Sie im D...
