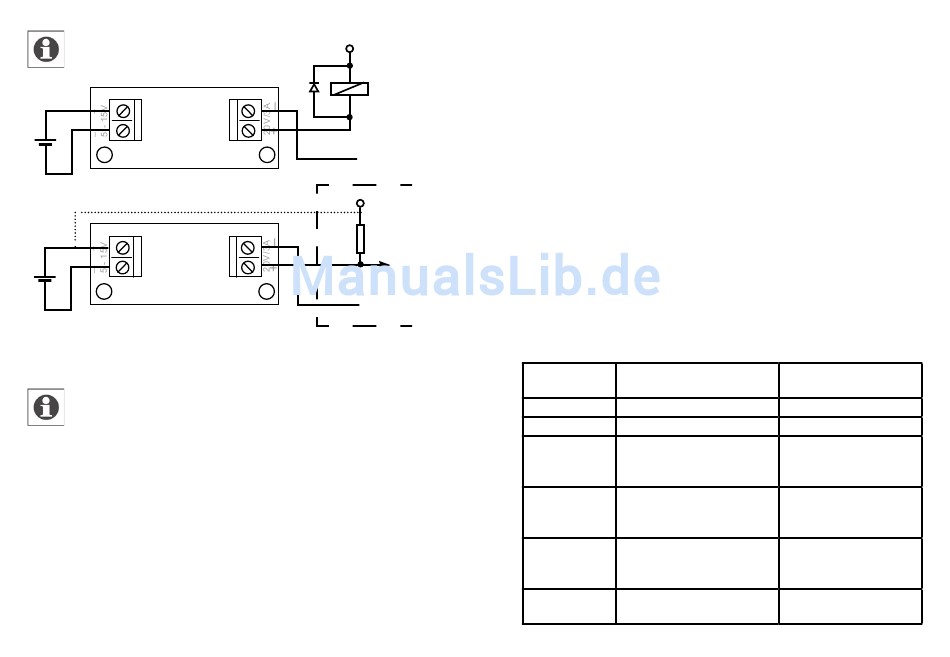

Bitte beachten!
Die angeschlossenen Leitungen dürfen
eine Länge von 3 m nicht überschreiten.
+
KL1
alternative Spannungsversorgung aus der
zu steuernden Schaltung: max. 15 V!
+
KL1
6.4 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie
mit dem Anlernen beginnen!
Zum Anlernen müssen die beiden zu verknüpfenden Geräte in den
Anlernmodus gebracht werden.
Der Schaltaktor besitzt keine spezielle Anlerntaste.
• Zum Anlernen an den Aktor halten Sie die Kanaltaste für min-
destens 4 Sekunden gedrückt.
• Dauerhaftes Blinken der Geräte-LED signalisiert den Anlern-
modus.
• Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch
nach 20 Sekunden beendet. Befinden sich andere Geräte im
Anlernmodus, werden diese angelernt.
8
+12 V
12-V-Relais
KL2
GND
+Ub
Pull-up
KL2
GND
zu steuernde Schaltung

7 Bedienung

Nach dem Anlernen stehen einfache Bedienfunktionen über die
angelernten Bedienelemente zur Verfügung.
Kurzer Tastendruck: AN/AUS.
8 Zurücksetzen in den Auslieferungszustand
Um den Aktor in den Auslieferungszustand zurückzusetzen verset-
zen Sie das Gerät über die Kanaltaste in den Anlernmodus (minde-
stens 4 Sekunden Taste gedrückt halten). Befindet sich das Gerät
im Anlernmodus, halten Sie erneut die Kanaltaste für mindestens
4 Sekunden gedrückt. Schnelles Blinken der Geräte-LED zeigt das
Rücksetzen des Aktors an.
9 Rückmeldungen der Geräte-LED
9.1 Blinkcodes
Verschiedene Zustände des Aktors werden durch Blinken der
Kanal-LED/Kanal-LEDs angezeigt:
Nr.: Blinkfolge:
1 Langsames Blinken
2 Schnelles Blinken
3 1 x langes (500 ms) und
1 x kurzes (100 ms) Blin-
ken der Setup-LED
4 1 x langes (500 ms) und
2 x kurzes (100 ms) Blin-
ken der Setup-LED
5 1 x langes (500 ms) und
3 x kurzes (100 ms) Blin-
ken der Setup-LED
6 5 x kurzes (100 ms) Blin-
ken der Setup-LED
Status:
Anlernmodus
Reset
Sende-Limit (Duty-
Cycle) erreicht
Gerät defekt (z. B.
TRX868 lässt sich
nicht initialisieren)
Messfehler (z. B. Ver-
bindung zur Messlei-
tung unterbrochen)
Batteriespannung
gering
