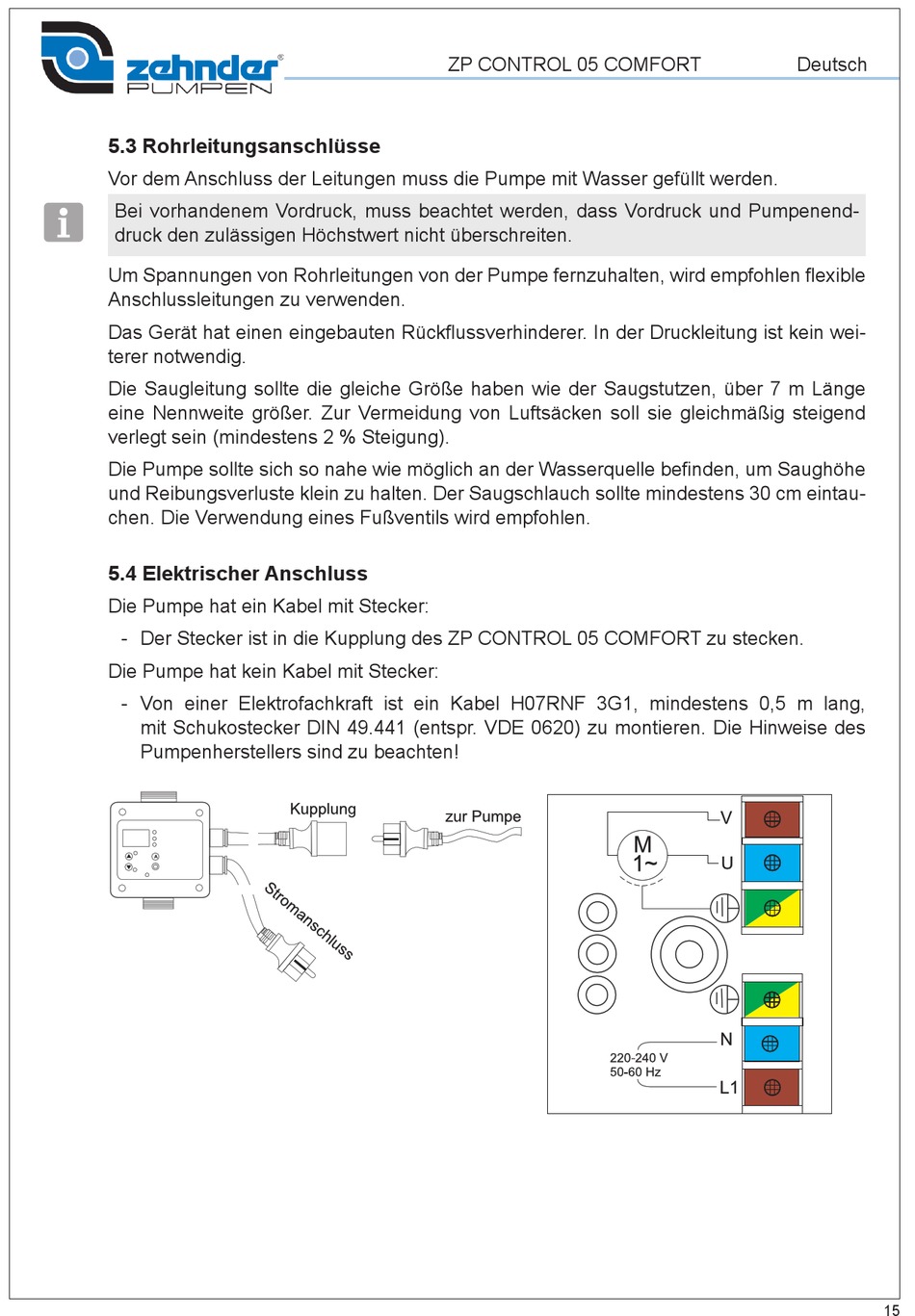

5.3 Rohrleitungsanschlüsse
Vor dem Anschluss der Leitungen muss die Pumpe mit Wasser gefüllt werden.
i
Bei vorhandenem Vordruck, muss beachtet werden, dass Vordruck und Pumpenend-
druck den zulässigen Höchstwert nicht überschreiten.
Um Spannungen von Rohrleitungen von der Pumpe fernzuhalten, wird empfohlen flexible
Anschlussleitungen zu verwenden.
Das Gerät hat einen eingebauten Rückflussverhinderer. In der Druckleitung ist kein wei-
terer notwendig.
Die Saugleitung sollte die gleiche Größe haben wie der Saugstutzen, über 7 m Länge
eine Nennweite größer. Zur Vermeidung von Luftsäcken soll sie gleichmäßig steigend
verlegt sein (mindestens 2 % Steigung).
Die Pumpe sollte sich so nahe wie möglich an der Wasserquelle befinden, um Saughöhe
und Reibungsverluste klein zu halten. Der Saugschlauch sollte mindestens 30 cm eintau-
chen. Die Verwendung eines Fußventils wird empfohlen.
5.4 Elektrischer Anschluss
Die Pumpe hat ein Kabel mit Stecker:
- Der Stecker ist in die Kupplung des ZP CONTROL 05 COMFORT zu stecken.
Die Pumpe hat kein Kabel mit Stecker:
- Von einer Elektrofachkraft ist ein Kabel H07RNF 3G1, mindestens 0,5 m lang,
mit Schukostecker DIN 49.441 (entspr. VDE 0620) zu montieren. Die Hinweise des
Pumpenherstellers sind zu beachten!
ZP CONTROL 05 COMFORT
Deutsch
15
