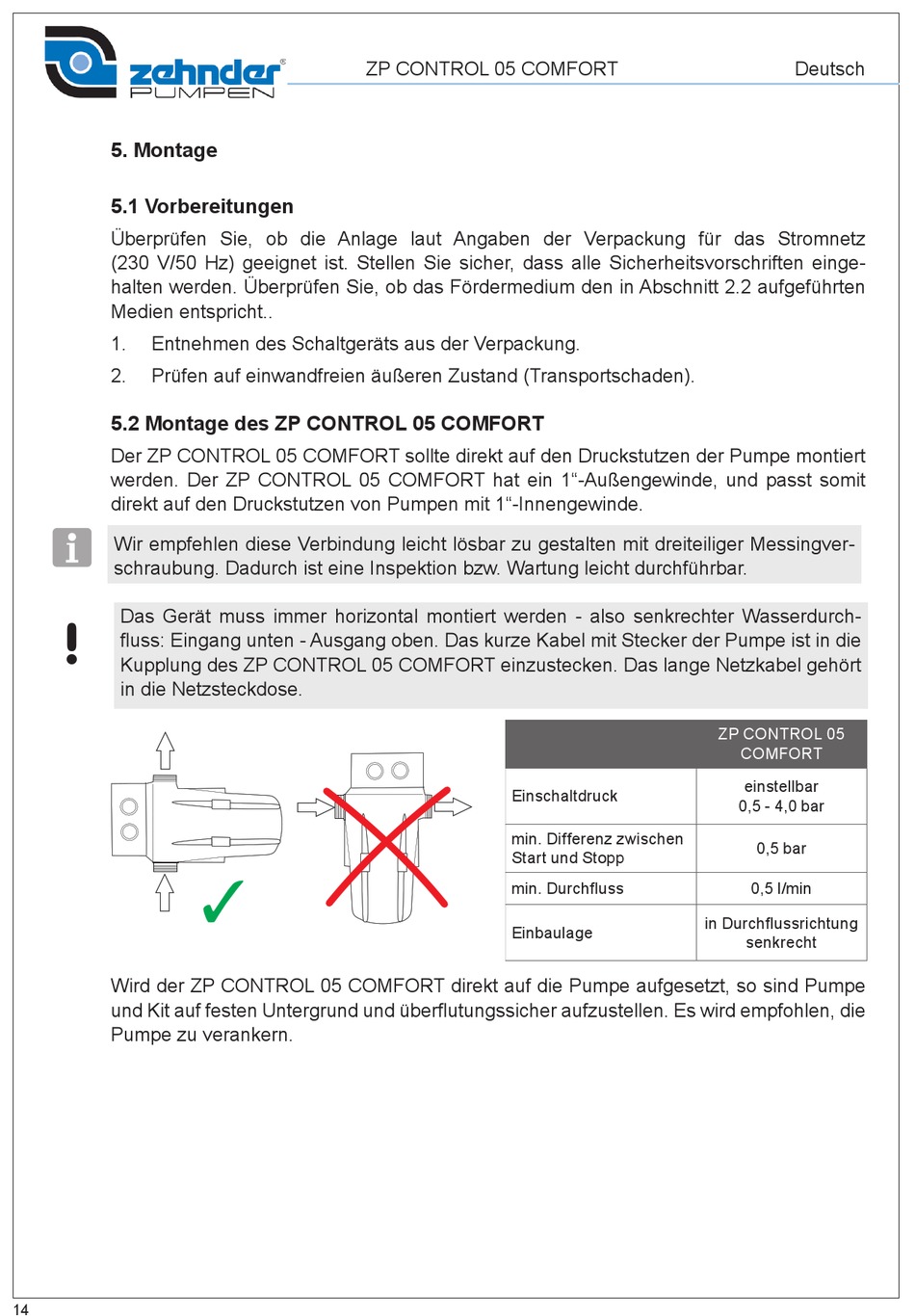

5. Montage
5.1 Vorbereitungen
Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz
(230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften einge-
halten werden. Überprüfen Sie, ob das Fördermedium den in Abschnitt 2.2 aufgeführten
Medien entspricht..
1.
Entnehmen des Schaltgeräts aus der Verpackung.
2.
Prüfen auf einwandfreien äußeren Zustand (Transportschaden).
5.2 Montage des ZP CONTROL 05 COMFORT
Der ZP CONTROL 05 COMFORT sollte direkt auf den Druckstutzen der Pumpe montiert
werden. Der ZP CONTROL 05 COMFORT hat ein 1"-Außengewinde, und passt somit
direkt auf den Druckstutzen von Pumpen mit 1"-Innengewinde.
i
Wir empfehlen diese Verbindung leicht lösbar zu gestalten mit dreiteiliger Messingver-
schraubung. Dadurch ist eine Inspektion bzw. Wartung leicht durchführbar.
Das Gerät muss immer horizontal montiert werden - also senkrechter Wasserdurch-
!
fluss: Eingang unten - Ausgang oben. Das kurze Kabel mit Stecker der Pumpe ist in die
Kupplung des ZP CONTROL 05 COMFORT einzustecken. Das lange Netzkabel gehört
in die Netzsteckdose.
Wird der ZP CONTROL 05 COMFORT direkt auf die Pumpe aufgesetzt, so sind Pumpe
und Kit auf festen Untergrund und überflutungssicher aufzustellen. Es wird empfohlen, die
Pumpe zu verankern.
14
ZP CONTROL 05 COMFORT
Einschaltdruck
min. Differenz zwischen
Start und Stopp
min. Durchfluss
Einbaulage
Deutsch
ZP CONTROL 05
COMFORT
einstellbar
0,5 - 4,0 bar
0,5 bar
0,5 l/min
in Durchflussrichtung
senkrecht
