PFD1500RA-270
Den Bohrer installieren
WARNUNG Sicherstellen, dass die Luftzufuhr nicht angeschlossen ist.
VORSICHT Handschuhe tragen, um Verletzungen durch scharfe Kanten zu vermeiden. Das
Produkt kann nur von erfahrenem Wartungspersonal zusammen- oder auseinandergebaut
werden.
Erforderliche Werkzeuge
■
Schraubstock
■
Torx-Schraubenschlüssel
■
Inbusschlüssel
■
Gabelförmiges Werkzeug
■
Sechskantwerkzeug
■
Schraubenschlüssel
1.
Befestigen Sie den Bohrer mit Gummipads in einem Schraubstock; die Logikeinheit für die Druckluft
muss dabei nach oben und der Griff des Bohrers nach rechts zeigen.
2.
Notieren Sie die Position der Zufuhrkassette. Die Markierungen an dem der Spindel am nächsten ge-
legenen Ende der Kassette zeigen die aktuelle Zufuhrrate an.
3.
Entfernen Sie das Kassettenschloss, die Kassette, die fünf Schrauben und die beiden Unterlegschei-
ben. Verwenden Sie an der Schraube des Kassettenschlosses einen Torx-Schraubenschlüssel und
an den anderen vier Schrauben einen Inbusschlüssel an.
4.
Installieren Sie gegebenenfalls den Startpositionsring auf der Spindel und verschieben Sie ihn in sei-
ne Position. Ziehen Sie den Ring mit einem gabelförmigen Werkzeug fest.
5.
Installieren Sie die Spindel von unten her in der Fassung. Drehen Sie ein Sechskantwerkzeug meh-
rere Umdrehungen im Uhrzeigersinn, um die Spindel vorzustellen.
6.
Installieren Sie den Tiefenring auf der Spindel und bringen Sie ihn in Position. Ziehen Sie den Ring
mit dem gabelförmigen Werkzeug fest.
7.
Bringen Sie die Zufuhrkassette in die ursprüngliche Position und stellen Sie sicher, dass die Markie-
rungen auf dem der Spindel am nächsten gelegenen Kassettenende die erforderliche Zufuhrrate an-
geben.
8.
Wenn sich die Kassette nicht leicht installieren lässt, drehen Sie die Splinte mit dem gabelförmigen
Werkzeug, bis sie ausgerichtet sind.

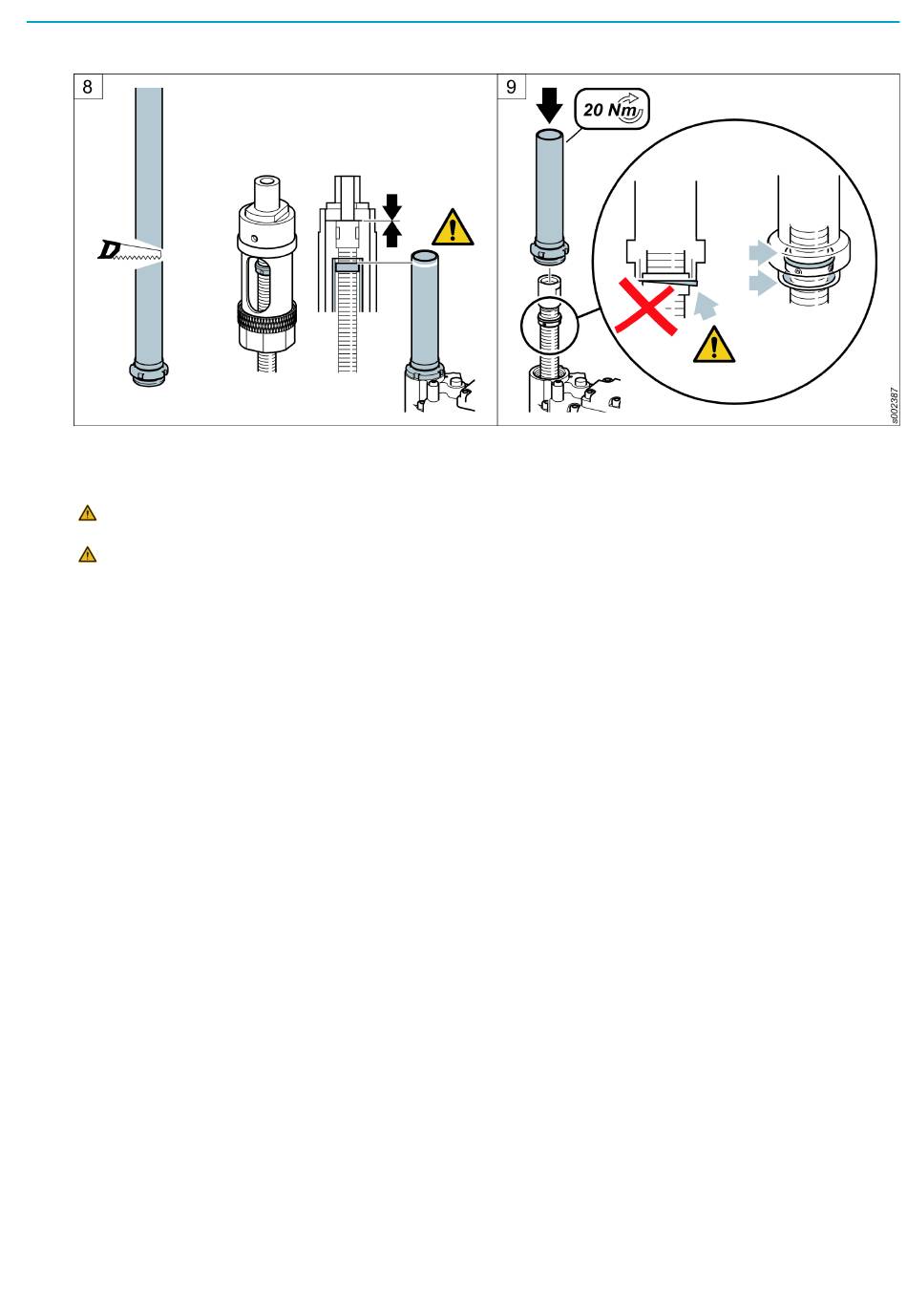

9.
Bringen Sie die Unterlegscheiben und die vier Schrauben in der ursprünglichen Position an. Ziehen
Sie die Schrauben fest. Installieren Sie das Schloss und die Schlossschraube. Ziehen Sie die
Schraube fest.
10. Setzen Sie den Spindelschutz wieder in seine ursprüngliche Position ein und sichern Sie ihn.
