LEGRAND 035 40 Kurzanleitung

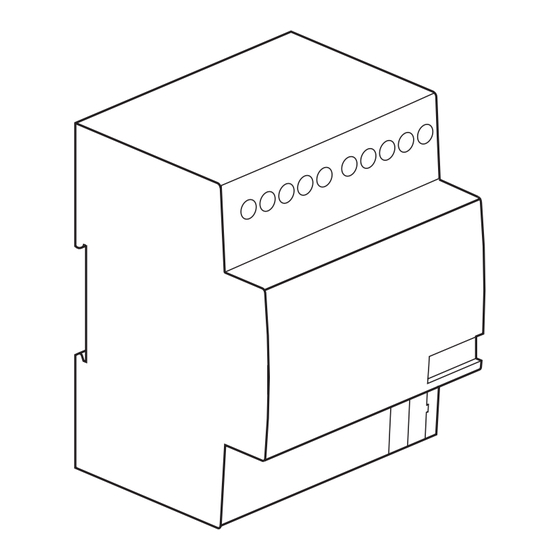

Jalousieaktor
035 40
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen.
Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Anschluß
L
N
PE
Für die Projektierung die ABB-Applikationssoftware "jas42301.vd2" verwenden. Die Gerätebezeichnung in der ETS-Datenbank lautet
"JA/S4.230.1 Jalousieaktor, 4fach, 230VAC, REG".
Die Vergabe der physikalischen Adresse, der Gruppenadressen, sowie das Eingeben der Parameter erfolgt mit der ETS. Beim erstmaligen
Inbetriebnehmen des Jalosieaktors ist wie folgt vorzugehen:
1. Jalousieaktoren montieren und verdrahten.
2. Zuerst Busspannung zuschalten. Die Wechselkontakte nehmen automatisch die kontaktlose Mittelstellung ein.
3. Erst danach die 230V AC-Betriebsspannung für die Jalousieausgänge zuschalten.
Hinweis:
Wurden die voreingestellten Parametereinstellungen durch die Programmierung geändert, dann nehmen die Kontakte des Jalousieaktors nach
dem Zuschalten des EIB die parametrierte Vorzugslage bei Busspannungswiederkehr ein!
M M M M
A B C D
8
1 2 3 4 5 6 7 9 10
L L
µ µ
Technische Daten
Funktionsart des Relais
Versorgung
EIB
Ausgänge
Der Busanschluss erfolgt über Busanschlussklemme.
Der Anschluss der Laststromkreise erfolgt über Schraubklemmen
Schaltspannung
Schaltstrom
Kontaktlebensdauer
mechanisch
elektrisch
Anschlussquerschnitt der Schraubklemmen
feindrähtig
eindrähtig
Sonstige Daten
Betriebsumgebungstemperaturbereich
Gewicht
LED rot und Taste zur Eingabe der physikalischen Adresse
Busanschlussklemme
®
Jalousieaktor
erfolgt über die Buslinie
230V AC, 50 ... 60Hz
max. 6A/AC 1
7
> 10
> 10
5
(230V AC, 6A/AC1)
0,2 ... 2,5 mm 2
0,2 ... 4,0 mm 2
– 5°C ... +45°C
0,25 Kg
