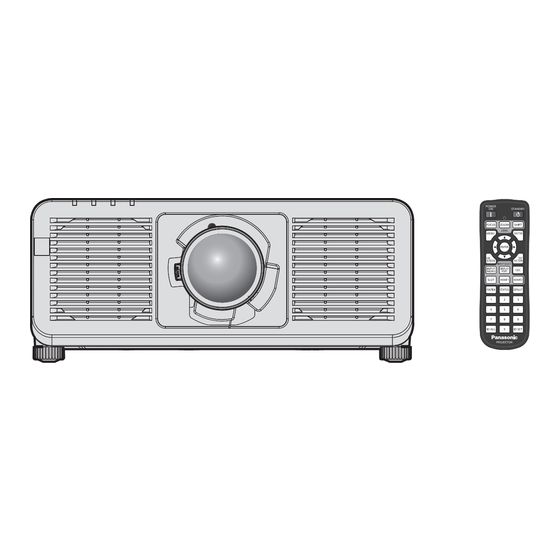

Seite 1 Gewerbliche Nutzung PT-REQ15 Modell Nr. PT-REZ15 Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. Ausführliche Informationen zur Modellnummer finden Sie unter „Modellnummern-Suffixe“ ( x Seite 2).
Seite 2 ■ Modellnummern-Suffixe z für die USA, Kanada B: Modellfarbe schwarz, das Standard‑Zoomobjektiv wird mitgeliefert LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich z für die EU, EFTA, GB, Türkei BEJ: Modellfarbe schwarz, das Standard‑Zoomobjektiv wird mitgeliefert LBEJ: Modellfarbe schwarz, das Objektiv ist separat erhältlich z für Korea B: Modellfarbe schwarz, das Standard‑Zoomobjektiv wird mitgeliefert z für Taiwan...
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Installation der Funktionskarte Vor der Installation oder dem Entfernen der Funktionskarte Kapitel 1 Vorbereitung Für die Funktionskarte mit Intel ® SDM-S-Spezifikation Vorsichtsmaßnahmen beim Gebrauch Installation der Funktionskarte Geplante Verwendung des Produkts Entfernen der Funktionskarte Vorsichtsmaßnahmen beim Transport Einsetzen des SFP-Moduls Vorsichtsmaßnahmen bei der Aufstellung...
Seite 4 Inhalt Bedienen der Fernbedienung Menü [ANZEIGE OPTION] Verwendung der Verschlussfunktion [COLOR MATCHING] Verwendung der Bildschirmanzeige-Funktion [FARB-KORREKTUR] Verwendung der Funktionstaste [BILD-EINSTELLUNGEN] Anzeigen der Testbilder [EINSTELLUNG BACKUP-EINGANG] Verwendung der Statusfunktion [HDMI IN] Festlegen der Identifikationsnummer der [DisplayPort IN] Fernbedienung [SLOT IN] [BILDSCHIRMEINBLENDUNGEN] Kapitel 4 Einstellungen [MENÜMODUS] [HINTERGRUND] Menünavigation...
Seite 5 Inhalt Menü [LISTE DER REGISTRIERTEN Aktualisieren der Firmware SIGNALE] Aktualisieren der Firmware über LAN Registrierung neuer Signale Aktualisieren der Firmware über den USB- Speicher Umbenennen des registrierten Signals Löschung des registrierten Signals Kapitel 6 Wartung Erweiterungssignalsperrbereich Schützen des registrierten Signals Lichtquellen-/Temperaturanzeigen Voreinstellung Wenn eine Anzeigelampe aufleuchtet ...
Seite 6: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 7 Wichtige Hinweise zur Sicherheit WARNUNG: Bei Betrieb des Projektors nicht direkt in das vom Objektiv abgestrahlte Licht schauen. Auf dem Projektor angezeigt Dieser Projektor ist für die gewerbliche Nutzung konzipiert. Hinweis zu Laser (außer für Taiwan, Indien) Dieser Projektor ist als ein Laserprodukt der Klasse 1 eingestuft und entspricht IEC 60825-1:2014. DANGER-CLASS 4 LASER RADIATION WHEN OPEN AVOID EYE OR SKIN EXPOSURE TO DIRECT OR SCATTERED RADIATION DANGER-RAYONNEMENT LASER DE CLASSE 4 - EN CAS D'OUVERTURE...
Seite 8: Eu-Konformitätserklärung (Doc) Für Re-Richtlinie
Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 2014/53/EU. Kunden können eine Kopie der Original-DoC für dieses Produkt von unserem DoC-Server herunterladen: https://www.ptc.panasonic.eu/ Kontaktadresse in der EG: Panasonic Connect Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany 8 - DEUTSCH...
Seite 9 Ein Projektionsobjektiv, das mit dem Projektor kompatibel ist, kann ohne vorherige Ankündigung hinzugefügt oder geändert werden. Aktuelle Information finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ Achtung f Wenn das vom Projektor projizierte Licht direkt in das Auge gelangt, während Sie sich innerhalb des Gefährdungsbereichs befinden, können die Netzhäute beschädigt werden.
Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 11 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic Connect Co., Ltd. angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen.
Seite 12 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 13 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 14: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Lassen Sie die Innenteile des Projektors nach jeweils ungefähr 20 000 Nutzungsstunden von Ihrem Händler reinigen.
Seite 15 Sie über den Webbrowser auf diesen Projektor zugreifen. Einzelheiten finden Sie unter „Verwenden der Websteuerungsfunktion“ (x Seite 230). Mindestens drei (3) Jahre ab Lieferung dieses Produkts stellt Panasonic Connect Co., Ltd. allen Dritten, die sich über die nachstehenden Kontaktinformationen mit uns in Verbindung setzen, für einen Preis, der nicht mehr als unsere Kosten für die physische Erstellung der Quellcode-Distribution beträgt, eine vollständig maschinenlesbare...
Seite 16 rSeitenverweise f Die Seitenverweise in dieser Anleitung sind folgendermaßen gekennzeichnet: (x Seite 00). rBegriff f In diesem Handbuch wird das Zubehörteil „Kabellose/Kabelfernbedienungseinheit“ als „Fernbedienung“ bezeichnet. 16 - DEUTSCH...
Seite 17: Funktionen Des Projektors
(x Seite 57) erzielt. *1 Wenn [BETRIEBSMODUS] auf [NORMAL] eingestellt ist *2 Wenn [DYNAMISCHER KONTRAST] auf [3] eingestellt ist *3 Nur PT-REQ15 4. Schließen Sie das Netzkabel an. *4 Unterstützt Signale bis zu 1920x1080/240. Unterstützt (x Seite 67) 4K-Signale mit bis zu 60 Hz.
Seite 18: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 18 - DEUTSCH...
Seite 19: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Geplante Verwendung des Produkts Der Zweck des Projektors besteht darin, ein Bildsignal von einem Bildgebungsgerät oder einem Computer auf einer Leinwand oder einer Oberfläche als Standbild oder bewegtes Bild zu projizieren. Vorsichtsmaßnahmen beim Transport f Transportieren Sie den Projektor mit zwei oder mehr Personen.
Seite 20 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rDer Projektor wird möglicherweise von starken Radiowellen einer Rundfunkstation oder eines Radios gestört. Befinden sich in der Nähe des Aufstellungsortes Anlagen oder Geräte, die starke Radiowellen aussenden, stellen Sie den Projektor in ausreichender Entfernung zur Quelle der Radiowellen auf. Oder wickeln Sie das Netzwerkkabel, das an den <DIGITAL LINK IN/LAN>-Anschluss angeschlossen ist, mit Metallfolie ein oder stecken Sie es in ein Metallrohr, das an beiden Enden geerdet ist.
Seite 21: Vorsichtsmaßnahmen Bei Der Aufstellung Des Projektors
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen bei der Aufstellung des Projektors f Verwenden Sie die einstellbaren Füße nur für die stehende Version und zum Einstellen des Winkels. Werden sie für andere Zwecke verwendet, kann das Gerät beschädigt werden. f Wenn Sie den Projektor nicht mit der Aufhängevorrichtung an der Decke oder mit den einstellbaren Füßen auf dem Boden installieren, befestigen Sie den Projektor mit Hilfe der fünf Schraubenlöcher für die Aufhängevorrichtung (wie in der Abbildung dargestellt), um den Projektor an der Vorrichtung zu befestigen.
Seite 22: Sicherheit
Decke oder Wand kommen. Andernfalls kann es zu einem Stromschlag kommen. f Panasonic Connect Co., Ltd. übernimmt keinerlei Haftung für Schäden am Projektor, die durch einen nicht geeigneten Installationsort entstehen, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
Seite 23: Hinweise Zum Drahtlosen Lan
QUAD PIXEL DRIVE (Nur PT-REQ15) „QUAD PIXEL DRIVE“ ist eine einmalige Technologie von Panasonic Connect Co., Ltd., die die Auflösung der Projektion mit der Signalaufbereitung für eine hohe Auflösung von bis zu 3 840 x 2 400 Punkten verbessert und die Auflösung vervierfacht, indem die Bildpixel in horizontaler und vertikaler Richtung verschoben werden.
Seite 24: Steckplatz
Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich...
Seite 25: Lagerung
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Projektornetzwerk-Konfigurationssoftware Diese Anwendungssoftware erlaubt die zusammengefasste Einrichtung von Administratorkonten, Netzwerkinformationen, z. B. der IP-Adressen, und von Projektornamen, für mehrere Projektoren, die mit dem Netzwerk verbunden sind. Lagerung Um den Projektor zu lagern, lagern Sie ihn in einem trockenen Raum. Entsorgung Wenn das Produkt entsorgt werden soll, erkundigen Sie sich bei den örtlich zuständigen Behörden oder bei Ihrem Händler, wie dies ordnungsgemäß...
Seite 26: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Für Korea (N2QAYA000252) (K2CZ3YY00032) <1> 200 V - 240 V Für Indien (K2CZ3YY00100) <1>...
Seite 27: Sonderzubehör
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Für die Verbindung des DIGITAL LINK Umschalters (Modell-Nr.: ET-YFB200G) oder der Digitale Interface-Box (Modell- Nr.: ET-YFB100G) mit dem Projektor muss die optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in den...
Seite 28: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite <STANDBY>-Taste <FUNCTION>-Taste Versetzt den Projektor in den Ausschaltzustand (Standby- Weist einen häufig verwendeten Vorgang als Modus), wenn der <MAIN POWER>-Schalter am Projektor im Schnellzugriffstaste zu. (x Seite 87) Projektionsmodus auf <ON>...
Seite 29: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit. f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung. g Verwenden Sie keine neuen und alten Batterien gemeinsam.
Seite 30: Projektorgehäuse
Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite 2 3 4 5 Rückseite Oben Unterseite Projektionsrichtung Signalempfänger der Fernbedienung (vorn) 12 Sicherheitssteckplatz Dieser Sicherheitssteckplatz ist mit Kensington- Betriebsanzeige <ON (G)/STANDBY (R)> Sicherheitskabeln kompatibel. Zeigt den Betriebszustand an. 13 Anschlüsse (x Seite 32) Lichtquellenanzeige <LIGHT1>...
Seite 31: Bedienfeld
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Verwenden Sie für die Verbindung mit der NFC-Funktion die Anwendungssoftware „Smart Projector Control“, welche die Einstellung und Anpassung des Projektors durchführt.
Seite 32: Anschlüsse
Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <MULTI SYNC IN>-Anschluss/<MULTI SYNC OUT>- Steckplatz (<SLOT>) Anschluss Intern ist ein Steckplatz nach der Spezifikation Intel Smart ® Dieser Anschluss wird verwendet, um mehrere Projektoren Display Module (Intel SDM) vorhanden. Die Funktionskarte, ®...
Seite 33: Namen Und Funktionen Der Funktionskarte (Optional)
Kapitel 1 Vorbereitung — Über Ihren Projektor Namen und Funktionen der Funktionskarte (optional) Dieser Projektor ist mit einem Intel Smart Display Module (Intel SDM)-Spezifikationssteckplatz ausgestattet. ® ® Eine Funktionskarte, die die Spezifikation Intel SDM Small (Intel SDM-S) oder Intel SDM Large (Intel SDM-L) ®...
Seite 34 Besuchen Sie die folgende Website, um zu überprüfen, ob das SFP-Modul mit dem Projektor funktioniert. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für ein SFP-Modul von einem anderen Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebsoder Leistungsproblemen, die durch das SFP-Modul verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 35 Gerät von Panasonic Connect Co., Ltd., das den DIGITAL LINK-Eingang unterstützt g Anzeigegerät, das mit der Funktionskarte von Panasonic Connect Co., Ltd. ausgestattet ist, die den DIGITAL LINK-Eingang unterstützt f Wenn das Menü [ANZEIGE OPTION] → [SLOT IN] → [DIGITAL LINK-AUSGANG] auf [AKTIV] eingestellt ist und sich der Projektor im Projektionsmodus befindet, wird das DIGITAL LINK-Signal (einschließlich Audiosignal), das am <DIGITAL LINK IN/LAN>-Anschluss...
Seite 36: Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 37: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Die Fernbedienung mit einem Kabel am Projektor anschließen Wenn Sie mehrere Projektoren mit einer einzelnen Fernbedienung steuern, verwenden Sie im Handel erhältliche Kabel mit M3-Stereo-Ministeckern zur Verbindung mit den Anschlüssen <REMOTE 1 IN>/<REMOTE 1 OUT> der Projektoren.
Seite 38: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 38 - DEUTSCH...
Seite 39: Kapitel 2 Erste Schritte - Einrichtung
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 240 V Wechselstrom als Stromversorgung betrieben werden. Eine geerdete Steckdose, die 15 A unterstützt, wird unabhängig von der Stromstärke benötigt. Die Form der verwendbaren Steckdose hängt von der Stromversorgung ab. Die folgenden Abbildungen zeigen Beispiele.
Seite 40 Kapitel 2 Erste Schritte — Einrichtung Deckenmontage und Projektion nach vorn Deckenmontage und Projektion von hinten (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] [TISCH/DECKE] [TISCH/DECKE] [AUTO] oder [DECKE] [AUTO] oder [DECKE] Hochformateinstellung und Projektion nach vorne Hochformateinstellung und Projektion von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption...
Seite 41: Die Teile Für Die Montage (Optional)
Kapitel 2 Erste Schritte — Einrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD130B (Projektormontagehalterung)) kombinieren. f Verwenden Sie unbedingt die für diesen Projektor vorgesehene Aufhängevorrichtung.
Seite 42 Kapitel 2 Erste Schritte — Einrichtung (Einheit: m) Projektionsobjektiv Modell Nr. Objektivvorwölbungsmaß (L1) (ungefährer Wert) ET-C1U100 0,384 ET-C1W300 0,155 ET-C1W400 0,149 ET-C1W500 0,144 Standard-Zoomobjektiv/ET-C1S600 0,110 ET-C1T700 0,160 Hinweis f Informationen zum Anpassungsbereich der Position der Projektion mit der Objektivverschiebung finden Sie unter „Objektivverschiebungsbereich“...
Seite 43 Kapitel 2 Erste Schritte — Einrichtung Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR- wird verwendet gemeinsam verwendet REKT.] wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Tra- Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- pezkorrektur Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3 α...
Seite 44: Wenn Das Bildseitenverhältnis 16:10 Ist
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard-Zoomobjektiv/...
Seite 45 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr. ET-C1U100 ET-C1W300 ET-C1W400 ET-C1W500 ET-C1T700 ET-C1S600 Projektionsverhältnis 0,308 - 0,331:1 0,550 - 0,690:1 0,680 - 0,950:1 0,940 - 1,39:1 1,36 - 2,10:1 2,07 - 3,38:1 Größe des projizierten Bilds Projektionsabstand (L)
Seite 46 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr. ET-C1U100 ET-C1W300 ET-C1W400 ET-C1W500 ET-C1T700 ET-C1S600 Projektionsverhältnis 0,371 - 0,398:1 0,660 - 0,830:1 0,820 - 1,14:1 1,13 - 1,67:1 1,64 - 2,52:1 2,49 - 4,06:1 Größe des projizierten Bilds Projektionsabstand (L)
Seite 47 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 21:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr. ET-C1U100 ET-C1W300 ET-C1W400 ET-C1W500 ET-C1T700 ET-C1S600 Projektionsverhältnis 0,309 - 0,331:1 0,551 - 0,691:1 0,680 - 0,952:1 0,942 - 1,39:1 1,36 - 2,10:1 2,07 - 3,38:1 Größe des projizierten Bilds Projektionsabstand (L)
Seite 48: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte — Einrichtung Formel zum Berechnen des Projektionsabstands pro Projektionsobjektiv Um eine Projektionsgröße zu verwenden, die nicht in diesem Handbuch aufgeführt ist, prüfen Sie die Projektionsgröße SD (m) und verwenden Sie die entsprechende Formel, um den Projektionsabstand zu berechnen. Die Einheit aller Formeln ist m.
Seite 49: Abnehmen/Anbringen Des Projektionsobjektivs
Berühren Sie die Oberfläche des Projektionsobjektivs nicht mit bloßen Händen. f Panasonic Connect Co., Ltd. übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic Connect Co., Ltd. hergestellt wurden. Verwenden Sie unbedingt die für diesen Projektor vorgesehenen Projektionsobjektive.
Seite 50: Kapitel 2 Erste Schritte - Abnehmen/Anbringen Des Projektionsobjektivs
Kapitel 2 Erste Schritte — Abnehmen/Anbringen des Projektionsobjektivs Halten Sie den Objektiventriegelungsknopf () gedrückt und drehen Sie das Projektionsobjektiv gegen den Uhrzeigersinn () bis zum Ende und nehmen Sie es ab (). (Abb. 2) Projektionsobjektiv   Objektiventriegelungsknopf  Abb. 2 Achtung f Lagern Sie das abgenommene Projektionsobjektiv geschützt vor Vibrationen und Stößen.
Seite 51 Kapitel 2 Erste Schritte — Abnehmen/Anbringen des Projektionsobjektivs f Mit Schritt 4) fortfahren, wenn das Zoom-Objektiv (Modell-Nr.: ET-C1U100) befestigt wird. Vorstehende Markierung am Projektor Hervorstehende Markierung auf dem Projektionsobjektiv Anschluss Projektionsobjektiv Abb. 2 Abb. 3 Das Projektionsobjektiv mit den Objektiv-Befestigungsschrauben sichern. (Abb. 4) (Nur für ET-C1U100) f Die Objektiv-Befestigungsschrauben mit dem Kugelkopf-Sechskantschlüssel an den vier Schraubenlöchern in der Nähe des Projektionsobjektivs festziehen.
Seite 52: Installation Der Funktionskarte
Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 53: Kapitel 2 Erste Schritte - Installation Der Funktionskarte
Kapitel 2 Erste Schritte — Installation der Funktionskarte Für die Funktionskarte mit Intel SDM-S-Spezifikation ® Bringen Sie den mitgelieferten SLOT-Adapter im Vorfeld an, wenn Sie eine Funktionskarte mit Intel SDM Small ® (Intel SDM-S)-Spezifikation mit geringer Breite installieren. ® SLOT-Adapter Führung Funktionskarte Schraube Abb.
Seite 54: Installation Der Funktionskarte
Kapitel 2 Erste Schritte — Installation der Funktionskarte Installation der Funktionskarte Schrauben (zwei Positionen) Schrauben (zwei Positionen) Führungsschiene Steckplatzabdeckung Abb. 1 Abb. 2 Abb. 3 Entfernen Sie die Steckplatzabdeckung. (Abb. 1) f Entfernen Sie die zwei Schrauben, die die Steckplatzabdeckung fixieren, indem Sie sie mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn drehen.
Seite 55: Einsetzen Des Sfp-Moduls
Kapitel 2 Erste Schritte — Installation der Funktionskarte Achtung f Bringen Sie die Steckplatzabdeckung immer am leeren Steckplatz an. f Lagern Sie die entfernte Funktionskarte in einem antistatischen Beutel. Einsetzen des SFP-Moduls Im Folgenden wird ein Beispiel für die Installation des SFP-Moduls gegeben. Bitte beachten Sie auch die Bedienungsanleitungen und die Installationsanleitung für das SFP-Modul.
Seite 56: So Entfernen Sie Das Sfp-Modul
Kapitel 2 Erste Schritte — Installation der Funktionskarte So entfernen Sie das SFP-Modul Im Folgenden finden Sie ein Beispiel für ein Entfernungsverfahren für das SFP-Modul. Bitte beachten Sie auch die Bedienungsanleitungen und die Installationsanleitung für das SFP-Modul. Hebel Hebel Sperre SFP-Module Abb.
Seite 57: Kapitel 2 Erste Schritte - Anschließen
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Schließen Sie die Kabel an und beachten Sie dabei die folgenden Beschreibungen. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 58: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: AV-Geräte Für <HDMI IN 1>/<HDMI IN 2>-Anschlüsse Blu-ray disc player Hinweis f Wenn das HDMI-Signal eingespeist wird, kann es abhängig von dem verbundenen externen Gerät oder dem Eingangssignal erforderlich sein, die Einstellung im Menü [ANZEIGE OPTION] → [HDMI IN] → [HDMI1]/[HDMI2] → [EDID-AUSWAHL] umzuschalten. f Verwenden Sie ein HDMI-Kabel, das den HDMI High Speed-Normen entspricht, wie etwa ein HDMI-Kabel.
Seite 59: Für Die Anschlüsse / / Der Funktionskarte
Kapitel 2 Erste Schritte — Anschließen f Die Einstellung über das Menü [ANZEIGE OPTION] → [SLOT IN] ist abhängig von dem angeschlossenen externen Gerät oder dem Eingangssignal erforderlich. f Der <SDI OUT>-Anschluss ist ein aktiver Durchgangsanschluss zur Ausgabe der SDI-Signaleinspeisung (HD-SDI/3G-SDI/12G-SDI) an den <SDI 1 IN>-Anschluss.
Seite 60: Anschlussbeispiel: Computer
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: Computer Steuerrechner Steuerrechner Computer Computer Achtung f Wenn Sie einen Computer oder ein externes Gerät an den Projektor anschließen, benutzen Sie die mit den jeweiligen Geräten mitgelieferten Netzkabel und im Handel erhältliche abgeschirmte Kabel. Hinweis f Wenn das HDMI-Signal eingespeist wird, kann es abhängig von dem verbundenen externen Gerät oder dem Eingangssignal erforderlich sein, die Einstellung im Menü...
Seite 61: Anschlussbeispiel Unter Verwendung Von Digital Link
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Dies ist ein Beispiel, in dem das optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in <SLOT> eingesetzt ist. Die Anschlüsse <DIGITAL LINK IN/LAN> und <DIGITAL LINK OUT> sind Anschlüsse an der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL).
Seite 62: Verknüpfung Mehrerer Anzeigegeräte
Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 63: Anschlussbeispiel, Wenn Die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion Verwendet Wird
Kapitel 2 Erste Schritte — Anschließen g Anzeigegerät, das mit der DIGITAL LINK-Anschlusskarte von Panasonic Connect Co., Ltd. ausgestattet ist, die den DIGITAL LINK- Eingang unterstützt f Bis zu zehn Geräte können in Reihe geschaltet werden. Das Bild wird aber möglicherweise aufgrund der schlechteren Signalqualität abhängig von den verbundenen Geräten oder den verwendeten Kabeln nicht angezeigt.
Seite 64: Anschlussbeispiel
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. r Für <MULTI SYNC IN>/<MULTI SYNC OUT>-Anschlüsse Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert werden soll...
Seite 65 Kapitel 2 Erste Schritte — Anschließen r Für <SERIAL IN>/<SERIAL OUT>-Anschlüsse Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert werden soll Hinweis f Die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion können gleichzeitig verwendet werden.
Seite 66: Kapitel 3 Grundlegende Bedienung
Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 66 - DEUTSCH...
Seite 67: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher am <AC IN>-Anschluss des Projektors eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das mitgelieferte Netzkabel an den Projektor anschließen.
Seite 68: Betriebsanzeige
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Heben Sie die Netzkabelhalterung an, mit der das Netzkabel fixiert ist. (Abb. 1) f Fixieren Sie die Netzkabelhalterung, indem Sie sie am Projektor fixieren. Halten Sie den Stecker des Netzkabel fest und ziehen Sie das Netzkabel aus dem <AC IN>-Anschluss des Projektors heraus.
Seite 69: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Der Projektor verbraucht auch im Standby-Modus Strom (Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet rot). Näheres zum Stromverbrauch im Bereitschaftsmodus finden Sie unter „Stromverbrauch Standby-Modus“ (x Seite 307). f Wenn der Projektor das Signal von der Fernbedienung empfängt, blinkt die Betriebsanzeige <ON (G)/STANDBY (R)> in der folgenden Farbe gemäß...
Seite 70: Bei Anzeige Des Bildschirms Für Ersteinstellungen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Wenn das Gerät beim vorherigen Gebrauch durch Drücken der Seite <OFF> des <MAIN POWER>-Schalters oder durch direktes Verwenden des Unterbrechungsschalters während des Projizierens ausgeschaltet wurde, leuchtet die Betriebsanzeige <ON (G)/STANDBY (R)> grün, und nach einer Weile wird ein Bild projiziert, wenn das Gerät durch Drücken der Seite <ON> des <MAIN POWER>-Schalters oder durch Einschalten des Unterbrechungsschalters bei in die Steckdose eingesetztem Netzstecker eingeschaltet wird.
Seite 71: Anfangseinstellung (Betriebseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Betriebseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Anwendung und der Betriebsdauer des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
Seite 72: Anfangseinstellung (Installationseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Beziehung zwischen Helligkeit und Laufzeit Der Projektor kann mit einer beliebigen Helligkeit und Laufzeit verwendet werden, indem [LICHTLEISTUNG] auf die gewünschte Einstellung festgelegt wird. Die Beziehung zwischen der Einstellung [LICHTLEISTUNG], der Helligkeit und der geschätzten Laufzeit ist wie folgt.
Seite 73: Anfangseinstellung (Standby-Modus)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Standby-Modus) Stellen Sie die Betriebsart im Standby ein. Die Standardeinstellung lautet [NORMAL] und erlaubt Ihnen, die Netzwerkfunktion im Standby zu nutzen. Um den Stromverbrauch im Standby gering zu halten, stellen Sie diese Option auf [ECO] ein.
Seite 74: Anfangseinstellung (Edid-Einstellung)
Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Anfangseinstellung (EDID-Einstellung) (Nur PT-REQ15) Dienst der Einstellung der Haupteingangsauflösung des Bildsignals. Die Einstellung wird als Anfangseinstellung von [EDID-AUSWAHL] für die Anschlüsse <HDMI IN 1> / <HDMI IN 2> / <DisplayPort IN> übernommen.
Seite 75: Anfangseinstellung (Datum Und Zeit)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie qw, um die Einstellung umzuschalten. WERKSEINSTELLUNG +09:00 ZEITZONE ORTS DATUM 20XX/01/01 ORTSZEIT 12：34：56 Legen Sie die Zeitzone fest, zu der the area of your country or region. ÄNDERN EINGABE ENTER Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Hinweis f Standardmäßig ist die Zeitzone des Projektors auf +09:00 (Standardzeit Japan und Korea) eingestellt.
Seite 76: Wenn Der Einstellungsbildschirm Für Das Administratorkonto Angezeigt Wird
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Wenn der Einstellungsbildschirm für das Administratorkonto angezeigt wird Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird oder wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [WERKSRÜCKSTELLUNG] ausgeführt wird, werden nach Beginn der Projektion der Fokus-Einstellungsbildschirm, der [WERKSEINSTELLUNG]-Bildschirm und dann der [ADMINISTRATORKONTO]-Bildschirm angezeigt.
Seite 77: Einstellungen Vornehmen Und Elemente Auswählen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Geben Sie das Passwort ein, das in Schritt 5) eingegeben wurde. Drücken Sie nach der Eingabe des Passworts asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [ADMINISTRATORKONTO] wird angezeigt. 10) Drücken Sie as, um [SPEICHERN] auszuwählen, und dann die <ENTER>-Taste.
Seite 78: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Ausführliche Informationen zur Bedienung für die Eingangsauswahl finden Sie unter „Auswahl des Eingangssignals“ (x Seite 79). Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 48) Drücken Sie die <SHIFT>-Taste, um die Bildposition der Projektion einzustellen.
Seite 79: Kapitel 3 Grundlegende Bedienung - Projizieren
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs (x Seite 50), den externen Geräteanschluss (x Seite 57) und den Netzkabelanschluss (x Seite 67) und schalten Sie dann den Strom ein (x Seite 69), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus, und passen Sie die Darstellung des projizierten Bildes an.
Seite 80: Den Eingang Direkt Über Das Bedienfeld Umschalten
Kapitel 3 Grundlegende Bedienung — Projizieren Schalten Sie bei Doppelkabeltransmittern von anderen Herstellern den Eingang des Projektors auf DIGITAL LINK um und schalten Sie dann den Eingang des Doppelkabeltransmitters um. f Wenn die optionale Funktionskarte für 12G SDI Glasfaser (Modell-Nr.: TY-SB01FB) im Steckplatz installiert ist, wird der Eingang so behandelt, als wäre kein Eingangssignal vorhanden, wenn weder ein SFP-Modul zum Empfangen noch ein SFP-Modul zum Senden/ Empfangen im SFP-Port installiert ist.
Seite 81: Anpassen Des Fokus, Des Zooms Und Der Objektivverschiebung
Kapitel 3 Grundlegende Bedienung — Projizieren Drücken Sie die <INPUT MENU>-Taste erneut. f Der Eingang wechselt mit jedem Drücken der <INPUT MENU>-Taste. Hinweis f Der Eingang kann umgeschaltet werden, indem man bei angezeigtem Eingangsauswahlbildschirm mit der as-Taste den Eingang für die Projektion auswählt und dann die <ENTER>-Taste drückt.
Seite 82: Anpassen Des Fokusausgleichs
Kapitel 3 Grundlegende Bedienung — Projizieren f Nur [FOKUS] wird gelb angezeigt, so dass die angezeigte Menüoption an der Farbe erkannt werden kann, auch wenn das projizierte Bild nicht scharf eingestellt ist und die angezeigten Zeichen nicht zu lesen sind. (Werkseinstellung) Die Bildschirmanzeigefarbe von [FOKUS] hängt von der Einstellung des Menüs [ANZEIGE OPTION] →...
Seite 83: Verschieben Des Projektionsobjektivs In Die Ausgangsposition
Kapitel 3 Grundlegende Bedienung — Projizieren Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Objektivkalibrierung wird gestartet. f Nach dem Abschluss der Kalibrierung im Einstellbereich bewegt sich das Projektionsobjektiv in die Ausgangsposition.
Seite 84: Objektivverschiebungsbereich
Kapitel 3 Grundlegende Bedienung — Projizieren Objektivverschiebungsbereich Der Projektor kann, basierend auf der optischen Mittelposition des Bildes (Standardprojektionsposition), die Position der Projektion innerhalb des Objektivverschiebungsbereichs für jedes Projektionsobjektiv anpassen. Die optische Mittelposition des Bildes ist eine Bildposition, die auf der optischen Achsenmitte des Projektorgehäuses basiert.
Seite 85: Kapitel 3 Grundlegende Bedienung - Verwendung Des Usb-Speichers
Kapitel 3 Grundlegende Bedienung — Verwendung des USB-Speichers Verwendung des USB-Speichers Dieser Projektor unterstützt die Anbringung eines USB-Speichers. Schließen Sie das USB-Speichergerät an den Anschluss <USB>-an, wenn ein Anwenderbild registriert oder die Funktion zum Klonen von Daten oder die Funktion zur Aktualisierung der Firmware usw. verwendet werden. Hinweis f Einzelheiten zum Registrieren eines Anwenderbilds finden Sie unter „Registrieren des Anwenderbilds.“...
Seite 86: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
Seite 87: Verwendung Der Funktionstaste
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Umschalten der Anzeigeposition des Menübildschirms Indem Sie den [BILDSCHIRMEINBLENDUNGEN]-Bildschirm direkt und ohne Bedienung über den Hauptmenübildschirm aufrufen, kann die Anzeigeposition des Menübildschirms (OSD) ganz einfach geändert werden. -Taste Halten Sie die <ON SCREEN>-Taste mindestens eine Sekunde lang gedrückt. f Der [BILDSCHIRMEINBLENDUNGEN]-Bildschirm wird angezeigt, während der Cursor den Status [OSD- POSITION] aufweist.
Seite 88: Verwendung Der Statusfunktion
Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen. Verwendung der Statusfunktion Zeigen Sie den Status des Projektors an. -Taste Drücken Sie die <STATUS>-Taste. f Der Bildschirm [STATUS] wird angezeigt. STATUS PROJEKTOR MODEL PT-REQ15 SERIEN NUMMER 123456789012 BETRIEBSSTUNDEN 10000h LAMP.-BETRIEBSSTUNDEN 10000h / 10000h DURCHGEHENDE LEUCHTZEIT...
Seite 89 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung f Die mit der Fernbedienung eingestellte Identifikationsnummer wird solange gespeichert, bis sie erneut eingestellt wird. Sie wird jedoch gelöscht, wenn die Fernbedienung mit leeren Batterien liegen bleibt. Stellen Sie dieselbe Identifikationsnummer erneut ein, wenn die Batterien ersetzt worden sind.
Seite 90: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 90 - DEUTSCH...
Seite 91: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Seite 92: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie die <ENTER>-Taste. f Die Untermenüs des ausgewählten Hauptmenüs werden angezeigt. POSITION SHIFT BILDFORMAT STANDARD ZOOM GEOMETRIE MENUE SELECT UNTERMENÜ ENTER Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen.
Seite 93: Hauptmenü
Kapitel 4 Einstellungen — Menünavigation f Die dreieckige Markierung unterhalb des Skalierungsbalkens im Einstellbildschirm zeigt die werkseitige Standardeinstellung an. Die Position der dreieckigen Markierung variiert mit den ausgewählten Eingangssignalen. Aktueller Einstellwert Werkseitige Standardeinstellung Hauptmenü Wenn eine Hauptmenüoption ausgewählt wird, wechselt der Bildschirm zum Untermenü-Auswahlbildschirm. Die Menüoption mit l in der Modusspalte [EINFACH] zeigt an, dass diese im Menübildschirm (OSD) angezeigt wird, wenn das Menü...
Seite 94: [Bild]
― [GRADIERUNGSGLÄTTER] ― [BLANKING] ― ― [EDGE BLENDING] [AUS] ― [HALBBILD LAUFZEIT] [NORMAL] ― [QUAD PIXEL DRIVE] [EIN] ― [RASTER POSITION] ― ― *1 Hängt vom Signaleingang ab. *2 Nur PT-REQ15 [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 123) 94 - DEUTSCH...
Seite 95: [Anzeige Option]
Kapitel 4 Einstellungen — Menünavigation [ANZEIGE OPTION] Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [COLOR MATCHING] [AUS] [FARB-KORREKTUR] [AUS] ― [BILD-EINSTELLUNGEN] ― [EINSTELLUNG BACKUP-EINGANG] ― ― [HDMI IN] ― ― [DisplayPort IN] ― ― [SLOT IN] ― ― [BILDSCHIRMEINBLENDUNGEN] ― [MENÜMODUS] [NORMAL] [HINTERGRUND] [BLAU] ―...
Seite 96: [Testbilder]
NFC-Upgrade-Kit nicht verwendet werden kann. Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ 96 - DEUTSCH...
Seite 97: Kapitel 4 Einstellungen - Menü [Bild]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). Hinweis f Auf dem Menübildschirm [BILD] (ohne Auswahl von [STANDARD-BILDMODUS]) kann [SPEICHERTYP] im Bildschirm [OPTION] eingestellt werden, der durch Drücken der Taste <INPUT MENU>...
Seite 98: [Helligkeit]
Kapitel 4 Einstellungen — Menü [BILD] [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen. Drücken Sie as, um [HELLIGKEIT] auszuwählen. Drücken Sie qw oder die <ENTER>-Taste. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...
Seite 99 Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Werkseitige Standardeinstellung. [ANWENDER1] Passt den Weißabgleich nach Bedarf an. Beziehen Sie sich für Einzelheiten auf „Einstellen des ge- wünschten Weißabgleichs“ (x Seite 99). [ANWENDER2] Ermöglicht die Einstellung in 100 K-Schritten. Treffen Sie eine Auswahl, um die Bilder natürlich [3200K] - [13000K] erscheinen zu lassen.
Seite 100: [Weiss Gain]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie as, um [ANWENDER1] oder [ANWENDER2] auszuwählen. f Der Status der geänderten Farbtemperatur wird für die gewählte Option gespeichert. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Die [ANWENDER1]- oder [ANWENDER2]-Daten werden überschrieben.
Seite 101: Einstellen Von [Hdr-Hlg-System Gamma]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie as, um [GAMMA] auszuwählen. Drücken Sie qw oder die <ENTER>-Taste. f Der [GAMMA]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Für diesen Projektor spezifischer Gamma-Modus.
Seite 102: [System Daylight View]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie as, um [GAMMA EINSTELLUNG SPEICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GAMMA EINSTELLUNG SPEICHERN] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
Seite 103: [Dynamischer Kontrast]
Kapitel 4 Einstellungen — Menü [BILD] Achtung f Wenn dies für ein Eingangssignal mit weniger Rauschen eingestellt wird, unterscheidet sich das Bild möglicherweise vom Originalbild. Stellen Sie in einem solchen Fall [AUS] ein. [DYNAMISCHER KONTRAST] Helligkeitseinstellung der Lichtquelle und Signalausgleich werden automatisch gemäß dem Bild durchgeführt, um einen optimalen Kontrast für das Bild zu erreichen.
Seite 104 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw. f Der [DYNAMISCHER KONTRAST]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DYNAMISCHER KONTRAST] wird angezeigt. Drücken Sie as, um das Element auszuwählen, das eingestellt werden soll. f Die Elemente der ausführlichen Einstellungen schalten jedes Mal um, wenn Sie qw drücken.
Seite 105: [Farbraum]
Kapitel 4 Einstellungen — Menü [BILD] Einstellungselement Einzelheiten [AUS] Das Signal wird nicht kompensiert Kompensiert das Signal etwas. [DYNAMISCH GAMMA] (Anpassung des Signalausglei- Kompensiert das Signal mäßig. ches) Kompensiert das Signal deutlich. Mit dieser Einstellung wird der Kontrast maximiert. Stellt die Kontrast-Synchronisierungsfunktion ein. Dieses Einstellungselement erscheint in den folgenden Menüopti- onen.
Seite 106: [System Auswahl]
Kapitel 4 Einstellungen — Menü [BILD] g Wenn [AUTOM.AUSWAHL DES FARBRAUMS] im Menü [ANZEIGE OPTION] → [SLOT IN] auf [AKTIV] eingestellt ist und der dieser Einstellung entsprechende Eingang ausgewählt ist [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird.
Seite 107 Kapitel 4 Einstellungen — Menü [BILD] Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [COLOR MATCHING] auf [AUS] ein. f Siehe [COLOR MATCHING] (x Seite 124). Rufen Sie das Menü [BILD] auf. f Siehe „Menü...
Seite 108: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). Hinweis f Wenn das optionale Gerät mit Unterstützung für die DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK IN/LAN>-Anschluss der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) angeschlossen ist, die in den Steckplatz...
Seite 109: [Zoom]
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie qw oder die <ENTER>-Taste. f Der [BILDFORMAT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. [DIREKT] Die Bilder werden ohne Änderung der Auflösung der Eingangssignale angezeigt.
Seite 110: [Geometrie]
Wählen Sie diese Option aus, wenn Sie die Korrektur über einen Computer und „Geometric & Setup [PC-2] Management Software“ ausführen. Bis zu drei Korrekturdaten können gespeichert werden. [PC-3] *1 „Geometric & Setup Management Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/pass/ Zum Download ist eine Registrierung und Anmeldung bei PASS notwendig. 110 - DEUTSCH...
Seite 111 Die Edge-Blending-Einstellung wird abhängig von der Umgebung möglicherweise nicht korrekt durchgeführt, wenn das Menü [ERWEITERTES MENÜ] → [EDGE BLENDING] und [GEOMETRIE] gleichzeitig verwendet werden. f Beim PT-REQ15 ist die Einstellung [GEOMETRIE] in den folgenden Fällen deaktiviert, und die Funktion der geometrischen Anpassung kann dann nicht verwendet werden.
Seite 112 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. [FREIES RASTER] Durch die Auswahl der Punkte oder Linien, die korrigiert werden sollen, ist eine feinere Anpassung möglich. Einzelheiten zur Bedienung finden Sie unter „Anpassen der Verzerrung mit [FREIES RASTER]“...
Seite 113 Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GEOMETRIE:ECKEN-KORREKTUR] wird angezeigt. Drücken Sie as, um [LINEARITÄT] auszuwählen. Drücken Sie qw, um [MANUELL] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [LINEARITÄT] wird angezeigt. Drücken Sie asqw zur Anpassung. Anpassen der Verzerrung mit [FREIES RASTER] Drücken Sie as, um [GEOMETRIE] auszuwählen.
Seite 114 Wählen Sie die Breite der Rasterlinie. Sie kann zwischen 1 Linie und 10 Linien festgelegt werden. Werkseitige Standardeinstellung: [1] - [10] PT-REQ15: [5] PT-REZ15: [3] 13) Drücken Sie as, um [RASTERFARBE] auszuwählen. 14) Drücken Sie qw, um das Element zu ändern.
Seite 115: Ausgangsanpassungen Für [Freies Raster]
Kapitel 4 Einstellungen — Menü [POSITION] Hinweis f Die in [FREIES RASTER] angepassten Inhalte werden als einzelne Korrekturdaten für [TRAPEZKORREKTUR], [ECKEN-KORREKTUR], [KRÜMMUNGSKORREKT.], [PC-1], [PC-2] und [PC-3] gespeichert. f Auch wenn [RASTERAUFLÖSUNG] oder [STEUERPUNKTE] erneut ausgewählt wird, bleiben die Korrekturdaten, die vor der erneuten Auswahl angepasst wurden, erhalten.
Seite 116: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91).
Seite 117: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Oberer Bildschirm- [OBEN] rand Der Austastbereich Drücken Sie w. bewegt sich abwärts. PT-REQ15: Oben und unten 0 - 2 398 PT-REZ15: Der Austastbereich Drücken Sie w. Oben und unten 0 - 1 198 bewegt sich aufwärts. Unterer Bildschirm-...
Seite 118 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [WEICHE KANTE/SCHWARZ- Standardeinstellung. Passt die Stufen der Helligkeit und des Schwarzpegels an. WERT] Wählen Sie dieses Element, wenn Sie nur den Schwarzpegel anpassen. Dies ist praktisch, wenn die [NUR SCHWARZWERT] Stufen der Helligkeit mit einem extern verbundenen Medienserver usw. angepasst werden. Drücken Sie as, um den Bereich anzugeben, der korrigiert werden soll.
Seite 119 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 17) Drücken Sie die <ENTER>-Taste. f Der Anpassungsbereich der Projektion wird vorübergehend hell und der Bildschirm [NICHT ÜBERDECKT. SCHWARZWERT] wird angezeigt. f [ROT], [GRÜN] und [BLAU] können einzeln angepasst werden, wenn [INTERLOCKED] auf [AUS] eingestellt ist.
Seite 120 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Durch das Anpassen der Position des Anpassungspunktes wird der Rand zum benachbarten Anpassungspunkt durch eine gerade Linie interpoliert. f Um die Positionen anderer Anpassungspunkte kontinuierliche anzupassen, kehren Sie zu Schritt 28) zurück. f Indem Sie die Taste <MENU> zweimal drücken, können Sie die Elemente für [SCHWARZRAND-BEREICH] erneut auswählen.
Seite 121: Initialisieren Der Form Der Grenze
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Die Einstellung der Form der Grenze zwischen [NICHT ÜBERDECKT. SCHWARZWERT] und [SCHWARZRAND-WERT] dient dazu, das Edge-Blending zusammen mit der Einstellung von [GEOMETRIE] (x Seite 110) durchzuführen. Wenn [NICHT ÜBERDECKT. SCHWARZWERT] durch die Korrektur der Verzerrung der Projektion mit [GEOMETRIE] verformt ist, führen Sie die Anpassung gemäß Schritt 21) bis Schritt 29) durch und passen Sie das Edge-Blending gemäß...
Seite 122: [Quad Pixel Drive]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [QUAD PIXEL DRIVE] (Nur PT-REQ15) Aktivieren/deaktivieren Sie die QUAD PIXEL DRIVE-Funktion, um die Auflösung der Projektion zu erhöhen. Drücken Sie as, um [QUAD PIXEL DRIVE] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 123: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Seite 124: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91).
Seite 125: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Wenn [RESET] auf [BILDMODUS] eingestellt ist und die <DEFAULT>-Taste der Fernbedienung betätigt wird, wird das ausgewählte Einstellungselement auf den werkseitigen Standardwert für den aktuellen Bildmodus zurückgesetzt. f Wenn [RESET] auf [NATIV] eingestellt ist, setzt das Betätigen der <DEFAULT>-Taste auf der Fernbedienung den Wert auf den unkorrigierten Wert zurück.
Seite 126: [Farb-Korrektur]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [3FARBEN], [7FARBEN] oder [MESSEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [3FARBEN], [7FARBEN] oder [MESS MODUS] wird angezeigt. Drücken Sie as, um [RESET] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie asqw, um [RESET] auszuwählen.
Seite 127: Anzeigen Der Projektionsflächenmarkierung
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f [BILD-POSITION] kann nicht ausgewählt oder angepasst werden, wenn [BILDSCHIRMFORMAT] auf [16:10] eingestellt ist. Anzeigen der Projektionsflächenmarkierung Zeigt die Markierung zum Einrichten und Einstellen auf dem Bildschirm an. Diese Funktion kann für einfache Einstellungen oder Anpassungen verwendet werden, ohne dass ein Bild angezeigt wird.
Seite 128: [Einstellung Backup-Eingang]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die Position der Fadenkreuz-Markierung kann auch mit den Zifferntasten der Fernbedienung festgelegt werden. f Um die Fadenkreuz-Markierung in die Mitte des Bildschirms zu verschieben, drücken Sie die Taste <DEFAULT> auf der Fernbedienung. f In den folgenden Fällen kann [FADENKREUZ-MARK.] nicht ausgewählt oder eingestellt werden.
Seite 129: [Hdmi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f [STATUS BACKUP-EINGANG] wird im Eingangsüberblick (x Seite 147) und auf dem Bildschirm [STATUS] (x Seiten 88, 185) angezeigt, wenn [MODUS BACKUP-EINGANG] auf etwas anderes als [AUS] eingestellt ist. Wenn das Signal unter Verwendung der Backup-Funktion zum Backup-Eingangssignal umgeschaltet werden kann, wird [AKTIV] unter [STATUS BACKUP-EINGANG] angezeigt.
Seite 130 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [EQUALIZER] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. f Nehmen Sie die Anpassung vor, während Sie das Bild betrachten. Ändern Sie die Einstellung, wenn sich die Projektion nicht stabilisiert. Je höher der Wert, desto [0] - [7] stärker wird die Korrektur durch den Equalizer.
Seite 131 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Auch wenn [AUTOM.AUSWAHL DES FARBRAUMS] auf [AKTIV] festgelegt ist, wird der Farbraum nicht automatisch festgelegt und folgt der Einstellung im Menü [BILD] → [FARBRAUM], wenn die für die HDR (High Dynamic Range, hoher Dynamikumfang)-Unterstützung erforderlichen Informationen nicht in den InfoFrame-Informationen enthalten sind, die zum angezeigten Bildsignal hinzugefügt werden.
Seite 132: [Displayport In]
Wählen Sie [240Hz], [120Hz], [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. [240Hz] kann ausgewählt werden, wenn der PT-REQ15 verwendet wird. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 133 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die optimale Einstellung schwankt abhängig von der Ausgabeeinstellung des verbundenen externen Gerätes. Beziehen Sie sich bezüglich des Ausgangs des externen Geräts auf die Bedienungsanleitung des externen Geräts. Einstellen von [AUTOM.AUSWAHL VON GAMMA] unter [DisplayPort IN] Drücken Sie as, um [DisplayPort IN] auszuwählen.
Seite 134 Wählen Sie [240Hz], [120Hz], [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. [240Hz] kann ausgewählt werden, wenn der PT-REQ15 verwendet wird. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 135: [Slot In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] 10) Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. 11) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. Hinweis f Die Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden unter [EDID-STATUS] angezeigt. f Die Auflösung und die vertikalen Abtastfrequenzeinstellungen werden möglicherweise auch auf Ihrem Computer oder Videogerät benötigt.
Seite 136 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [AUTOM.AUSWAHL DES FARBRAUMS] unter [SLOT IN] (SDI-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [AUTOM.AUSWAHL DES FARBRAUMS] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 137 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUTO] Wählt automatisch [RGB], [YP 4:4:4] oder [YP 4:2:2] aus. [RGB] Auf [RGB] festgelegt. 4:4:4] Auf [YP 4:4:4] festgelegt. 4:2:2] Auf [YP 4:2:2] festgelegt.
Seite 138 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] Der Signalpegel wird automatisch eingestellt. [64-940] Wird fest auf den Standard-Signalpegel eingestellt. Wird fest auf den erweiterten Signalpegel eingestellt. [4-1019] Ein falsch eingestellter Schwarzpegel im Graubereich kann durch die Auswahl dieses Elements verbessert werden. Hinweis f Die optimale Einstellung schwankt abhängig von der Ausgabeeinstellung des verbundenen externen Gerätes.
Seite 139 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [AUFLÖSUNG] auszuwählen, und dann die <ENTER>-Taste. f Der Bildschirm [AUFLÖSUNG] wird angezeigt. Drücken Sie as, um ein Element auszuwählen, und dann die <ENTER>-Taste. f Wählen Sie [AUTO], [1280x720p], [1920x1080i], [1920x1080p], [1920x1080sF], [2048x1080p], [3840x2160p], oder [4096x2160p].
Seite 140 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] Der Signalpegel wird automatisch eingestellt. Wählen Sie dieses Element aus, wenn die Signalausgabe des HDMI-Anschlusses des externen [64-940] Geräts (z. B. eines Blu-ray-Disc-Players) am <DIGITAL LINK IN/LAN>-Anschluss über einen Doppelkabeltransmitter eingespeist wird. Wählen Sie dieses Element, wenn die Signalausgabe des DVI-D- oder HDMI-Anschlusses des [0-1023] externen Geräts (z.
Seite 141 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [EDID-AUSWAHL] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Schaltet entsprechend dem 4K-Bildsignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [4K/30p/HDR] Abtastfrequenz 30 Hz) zu EDID um.
Seite 142 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Wählen Sie [120Hz], [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 143: Wenn Eine Funktionskarte Von Anderen Herstellern Installiert Ist
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wenn eine Funktionskarte von anderen Herstellern installiert ist Einstellen von [SIGNALPEGEL] unter [SLOT IN] (SLOT-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 144 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [AUTOM.AUSWAHL DES FARBRAUMS] unter [SLOT IN] (SLOT-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [AUTOM.AUSWAHL DES FARBRAUMS] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 145: [Bildschirmeinblendungen]
Wählen Sie [240Hz], [120Hz], [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. [240Hz] kann ausgewählt werden, wenn der PT-REQ15 verwendet wird. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 146: Einstellen Von [Osd-Drehung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellung auf die mittlere linke Ecke der Projektionsfläche. Einstellung auf die untere linke Seite der Projektionsfläche. Einstellung auf die obere mittlere Seite der Projektionsfläche. Einstellung auf die Mitte der Projektionsfläche. Einstellung auf die mittlere untere Seite der Projektionsfläche. Einstellung auf obere rechte Ecke der Projektionsfläche.
Seite 147: Einstellen Von [Eingabeführung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [EIN] Die Cursorposition wird gespeichert. [AUS] Die Cursorposition wird nicht gespeichert. Hinweis f Die Cursorposition wird nicht beibehalten, selbst wenn [OSD SPEICHER] auf [EIN] eingestellt ist. Einstellen von [EINGABEFÜHRUNG] Stellen Sie ein, ob der Eingangsüberblick an der unter [OSD-POSITION] eingestellten Position angezeigt werden soll.
Seite 148: [Hintergrund]
[SCHWARZ] Zeigt auf der gesamten projizierte Projektionsfläche schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo auf der Projektionsfläche an. [ANWENDERBILD 1] Zeigt ein vom Benutzer registriertes Bild auf der Projektionsfläche an. Wenn kein Anwenderbild registriert ist, wird [KEIN BILD] angezeigt. Das Anwenderbild kann gemäß...
Seite 149: Einstellen Von [Gradient Korrektur]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [GRADIENT KORREKTUR] Die Korrektur wird in vertikaler und horizontaler Richtung durchgeführt, um eine einheitliche Darstellung zu erzielen, wenn im gesamten Bild eine Ungleichmäßigkeit in einer Richtung auftritt. Drücken Sie as, um [GLEICHMÄßIGKEIT] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 150: [Verschluss Einstellungen]
Sie dann die Einheitlichkeit. f Der Korrekturwert beim Projektor kann über „Geometric & Setup Management Software“ geändert werden. „Geometric & Setup Management Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/pass/ Zum Download ist eine Registrierung und Anmeldung bei PASS notwendig. [VERSCHLUSS EINSTELLUNGEN] Die Betriebsweise der Verschlussfunktion wird eingestellt.
Seite 151: Einstellen Der Verschluss-Synchronisierungsfunktion
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Verschluss-Synchronisierungsfunktion Die Verschluss-Synchronisierungsfunktion dient der Synchronisation der Verschlussbedienung am angegebenen Projektor mit anderen Projektoren, so dass der Effekt der Verschlussfunktion einschließlich Ein-/Ausblendung synchronisiert werden kann. Um die Verschluss-Synchronisierungsfunktion zu verwenden, ist es notwendig, die Projektoren, die für die Synchronisierung vorgesehen sind, in einer Schleife durch eine Verkettungsverbindung an den Anschlüssen <MULTI SYNC IN>/<MULTI SYNC OUT>...
Seite 152: [Standbild]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] g Wenn alle verknüpften Projektoren über das [KONTRASTMODUS]-Einstellungsmenü verfügen, wird die Einstellung [KONTRASTMODUS] auf [1] oder [2] vereinheitlicht, unabhängig von der [KONTRAST-SYNCHRONISIERUNG]-Einstellung. g Wenn es einen Projektor gibt, der nicht über das [KONTRASTMODUS]-Einstellungsmenü verfügt, wird die Einstellung [KONTRASTMODUS] auf [1] vereinheitlicht, unabhängig von der [KONTRAST-SYNCHRONISIERUNG]-Einstellung.
Seite 153: Anpassen Der Wellenform
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Anpassen der Wellenform Projizieren Sie das Anpassungssignal für die Luminanz einer handelsüblichen Testdisc (0 % (0 IRE oder 7,5 IRE) – 100 % (100 IRE)) und führen Sie die Anpassung durch. Anzeigbarer Bereich des Bildes Bildposition Wählen Sie „Linie wählen (Luminanz)“...
Seite 154: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91).
Seite 155: [Objektiv]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Erkennt mithilfe des eingebauten Neigungswinkelsensors automatisch die Stellung des Projektors. [AUTO] Stellen Sie normalerweise [AUTO] ein. [TISCH] Wählen Sie dieses Element, wenn Sie den Projektor auf einem Schreibtisch, usw. installieren. Wählen Sie dieses Element, wenn Sie den Projektor mit der Oberseite des Projektors nach unten [DECKE] installieren, wie beispielsweise bei der Deckenmontage.
Seite 156 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OBJEKTIV-INFORMATIONSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [OBJEKTIV ID] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [ALLE] Wählen Sie dieses Element aus, wenn die Identifikationsnummer nicht angegeben werden soll. [1] - [255] Wählen Sie dieses Element aus, wenn die Identifikationsnummer eingestellt werden soll.
Seite 157 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN] wird angezeigt. Drücken Sie as, um [OPTIK DATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN SICHERN] wird angezeigt. f Wenn der Objektivspeicher bereits gespeichert worden ist, werden der Name des gespeicherten Objektivspeichers und seine Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]/[PERIPHERIE-FOKUS POSITION]) im Bildschirm [OPTIK DATEN SICHERN] angezeigt.
Seite 158 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Das Objektiv bewegt sich automatisch in die jeweilige Objektivposition (vertikale Position, horizontale Position, Fokusposition, Zoom-Position und Peripherie-Fokus-Position) der geladenen Objektivspeicherdaten. Hinweis f Eine 100-prozentige Reproduktion der Objektivspeicherdaten ist nicht gewährleistet. Stellen Sie den Fokus, den Peripherie-Fokus, den Zoom und die Objektivverschiebung nach dem Laden der Objektivspeicherdaten neu ein, falls erforderlich.
Seite 159 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [OPTIK DATEN NAME ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN NAME ÄNDERN] wird angezeigt. f Der Name des gespeicherten Objektivspeichers und seine Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]/[PERIPHERIE-FOKUS POSITION]) werden im Bildschirm [OPTIK DATEN NAME ÄNDERN] angezeigt.
Seite 160: [Slot-Einstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Objektivkalibrierung wird gestartet. f Nach dem Abschluss der Kalibrierung im Einstellbereich bewegt sich das Projektionsobjektiv in die Ausgangsposition.
Seite 161: [Betriebseinstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Stromversorgung der Funktionskarte wird gestoppt. Hinweis f Verwenden Sie [ERZWUNGENE BEENDIGUNG VON SLOT] nur, wenn die Beendigung der Bedienung der Funktionskarte erzwungen werden muss, da sie nicht durch eine normale Bedienung der Funktionskarte herunterfahren werden kann.
Seite 162: Einstellen Von [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [BETRIEBSEINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BETRIEBSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [MAX.LAMP.-LEISTUNG] auszuwählen. Drücken Sie qw, um die Einstellung vorzunehmen. Bedienung Einstellung Einstellbereich Erhöht die Höchstgrenze der Helligkeitskorrektur. Drücken Sie w.
Seite 163: [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Die Beziehung zwischen der Einstellung [LICHTLEISTUNG], der Helligkeit und der geschätzten Laufzeit ist wie folgt. Nehmen Sie die Einstellung abhängig von der gewünschten Helligkeit der Projektion und der Laufzeit vor. Die Werte der Helligkeit und Laufzeit sind nur Schätzungen und das Diagramm, das die Beziehung zeigt, ist nur ein Beispiel.
Seite 164: [Helligkeitsregler]
[PC] & Control Software“ *1 „Multi Monitoring & Control Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/ f Fahren Sie mit Schritt 9) fort, wenn [AUS] ausgewählt ist. f Fahren Sie mit Schritt 11) fort, wenn [PC] ausgewählt ist.
Seite 165 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Es wird eine automatische Korrektur nur durch diesen Projektor ohne Synchronisierung mit anderen Projektoren durchgeführt. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner. Es wird eine automatische Korrektur durch die Synchronisierung mit mehreren Projektoren [GRUPPE A] durchgeführt.
Seite 166: Anzeigen Von [Status Helligkeitseinstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Wenn [KONSTANT-MODUS] beim ersten Mal nach dem Ausführen des Menüs [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [WERKSRÜCKSTELLUNG] auf eine andere Option als [AUS] festgelegt wurde f Wenn [KONSTANT-MODUS] zuvor auf eine andere Option als [AUS] festgelegt wurde und das Korrekturziel für die Helligkeit und den Weißabgleich bereits festgelegt ist, wird durch Drücken der <ENTER>-Taste der Bestätigungsbildschirm angezeigt.
Seite 167: Anzeigebeispiel Für Den Bildschirm [Status Helligkeitseinstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Anzeigebeispiel für den Bildschirm [STATUS HELLIGKEITSEINSTELLUNGEN]: Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist Der Bildschirm zeigt an, dass die Helligkeitsregelung deaktiviert ist. STATUS HELLIGKEITSEINSTELLUNGEN KONSTANT-MODUS PROJECTOR ZURÜCK MENU Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [AUS] eingestellt ist Der Bildschirm zeigt den Status der Helligkeitsregelung für einen Projektor an.
Seite 168: Einstellen Von [Startkalibrierung]
[HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler. *1 „Multi Monitoring & Control Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/ Hinweis f Wenn die synchronisierten Projektoren nicht in der Liste angezeigt werden, überprüfen Sie Folgendes: g Gibt es Geräte mit der gleichen IP-Adresse im Netzwerk?
Seite 169: Einstellen Von [Reguläre Kalibrierung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen von [REGULÄRE KALIBRIERUNG] Legen Sie fest, ob die Helligkeit und Farbe der Lichtquelle zur festgelegten Zeit gemessen werden sollen. Drücken Sie as, um [HELLIGKEITSREGLER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEITSREGLER] wird angezeigt. Drücken Sie as, um [REGULÄRE KALIBRIERUNG] auszuwählen.
Seite 170: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Das Menü [PROJEKTOR EINSTELLUNGEN] → [HELLIGKEITSREGLER] → [HELLIGKEITSREGLER SETUP] → [KALIBRIERUNGSINFORMATIONEN] Beispiel für den Einstellungsvorgang der Helligkeitsregelung In diesen Schritten wird ein Einstellungsbeispiel erläutert, bei dem die Helligkeit und der Weißabgleich von acht in einem Netzwerk verbundenen Projektoren abgestimmt wird.
Seite 171: [Schnellstartmodus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn [ECO] eingestellt ist, werden die Netzwerkfunktion, der <SERIAL OUT>-Anschluss und einige RS-232C-Befehle während des Standby funktionsunfähig. Wenn [NORMAL] eingestellt ist, können die Netzwerkfunktion und der <SERIAL OUT>-Anschluss im Standby verwendet werden. f Wenn [ECO] eingestellt wird, dauert es nach dem Einschalten möglicherweise etwa 10 Sekunden länger, bis der Projektor mit der Projektion beginnt, als bei der Einstellung [NORMAL].
Seite 172: [Kein Signal-Einstellung]
Die Funktion „Kein Signal: Licht aus“ ist im folgenden Fall deaktiviert. g Wenn [HINTERGRUND] auf eine andere Farbe als [BLAU] und [SCHWARZ] eingestellt ist und das Panasonic-Logo oder das vom Anwender registrierte Bild als projiziertes Bild angezeigt wird [AUTO-ABSCHALTUNG] Dies ist eine Funktion, mit der der Projektor automatisch in den Standbymodus versetzt wird, wenn für ein...
Seite 173 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MODUS BACKUP-EINGANG] wird angezeigt. Drücken Sie as, um die Eingangskombination auszuwählen, und drücken Sie die <ENTER>-Taste. Primärer Eingang Sekundärer Eingang Einzelheiten [AUS] Deaktiviert die Backup-Funktion. [HDMI1] [HDMI2] Aktiviert die Backup-Funktion.
Seite 174 [SCHWARZ] Zeigt auf der gesamten Projektionsfläche schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo auf der Projektionsfläche an. [ANWENDERBILD 1] Zeigt ein vom Benutzer registriertes Bild auf der Projektionsfläche an. Wenn kein Anwenderbild registriert ist, wird [KEIN BILD] angezeigt. Das Anwenderbild kann gemäß...
Seite 175: [Start Modus]
Die Funktion „Kein Signal: Licht aus“ ist in folgenden Fällen deaktiviert. g Wenn [HINTERGRUND] auf eine andere Farbe als [BLAU] und [SCHWARZ] eingestellt ist und das Panasonic-Logo oder das vom Anwender registrierte Bild als projiziertes Bild angezeigt wird.
Seite 176: [Einst. Startvorgang]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [START MODUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Startet den Projektor in dem Zustand, der vor dem Einstellen des Schalters <MAIN POWER> auf [LETZTE EINST.] <OFF>...
Seite 177: Manuelles Einstellen Von Datum Und Uhrzeit
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Bei der Initialisierung durch Festlegen des Menüs [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ANWENDER- EINSTELLUNGEN] → [SONSTIGE ANWENDER-EINSTLLG] auf [INITIALISIEREN] Manuelles Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 178: Einstellen Eines Programms
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUS] Deaktiviert die Zeitplanfunktion. Aktiviert die Zeitplanfunktion. Siehe „Zuordnen eines Programms“ (x Seite 178) oder „Einstellen [EIN] eines Programms“ (x Seite 178) zum Einstellen des Zeitplans. Hinweis f Wenn [PLANUNG] auf [EIN] eingestellt ist, während das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] auf [ECO] gesetzt ist, wird die Einstellung [BEREITSCHAFTS MODUS] zwangsläufig auf [NORMAL] umgeschaltet und die Einstellung kann nicht in [ECO] geändert werden.
Seite 179: [Multi Projector Sync]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Detaileinstellungen von [BEFEHL] Beschreibung [BEFEHL] [EINSCHALTEN] ― Schaltet den Projektor ein. [STANDBY] ― Wechselt in den Standby-Modus. Aktiviert die Funktion des Menüs [PROJEKTOR EINSTELLUNGEN] [EIN] → [SCHNELLSTARTMODUS]. [SCHNELLSTARTMODUS] Deaktiviert die Funktion des Menüs [PROJEKTOR [AUS] EINSTELLUNGEN] →...
Seite 180: Einstellen Der Kontrast-Synchronisierungsfunktion
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Die Kontrast-Synchronisierungsfunktion ist eine Funktion, um eine kombinierte Projektionsfläche mit einem ausgeglichenen Kontrast anzuzeigen, indem Sie das Helligkeitsniveau des Bildsignaleingangs an jeden Projektor weitergeben, wenn Sie eine Projektionsfläche mit mehreren Displays erstellen, indem Sie die projizierten Bilder von mehreren Projektoren kombinieren.
Seite 181 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie dieses Element, wenn der falsch angepasste Schwarzpegel (gräuliches Schwarz) bei dunklen Szenen störend ist. Führen Sie eine konventionelle Korrektur durch, um den Schwarzpegel anzupassen, indem Sie die allgemeine Helligkeit verringern. Wählen Sie dieses Element aus, wenn auch bei dunkleren Szenen eine lokale spezifischen Lichtausstrahlung erforderlich ist.
Seite 182: [Rs-232C]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn die Verschluss-Synchronisierungsfunktion nicht verwendet [AUS] wird. [EIN] Wählen Sie dieses Element aus, wenn die Verschluss-Synchronisierungsfunktion verwendet wird. Hinweis f Die Verschluss-Synchronisierungsfunktion funktioniert, wenn alle folgenden Bedingungen erfüllt sind.
Seite 183 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [PROJEKTOR] Führt die RS-232C-Kommunikation mit dem <SERIAL IN>-Anschluss des Projektors durch. Führt die RS-232C-Kommunikation über das optionale Gerät mit Unterstützung für die DIGITAL LINK- Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) und den <DIGITAL LINK IN/LAN>-Anschluss [DIGITAL LINK] der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) durch, die in den Steckplatz eingesetzt ist.
Seite 184: [Remote2 Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [GRUPPE] auszuwählen. Drücken Sie qw, um das Element zu ändern. Durch Senden der ID von RS-232C können mehrere Projektoren gleichzeitig gesteuert werden. Sie [A] - [Z] können Gruppen von [A] bis [Z] einstellen. Der Projektor antwortet, wenn die ID von RS-232C der Einstellung entspricht.
Seite 185: [Steuerung Usb-Verbindung]
Nach dem Anschluss des Geräts über ein USB-Kabel oder ein Lightning-auf-USB-Kabel an den Anschluss <USB> des Projektors aktivieren Sie die USB-Tethering-Funktion auf dem Gerät (oder die Funktion „Persönlicher Hotspot“ auf dem iPhone). f Einzelheiten zur „Smart Projector Control“ sind auf der folgenden Website zu finden. https://panasonic.net/cns/projector/ [FUNKTIONSTASTEN MENÜ] Stellen die Funktionen der <FUNCTION>-Taste auf der Fernbedienung ein.
Seite 186 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [PROJEKTOR MODEL] Zeigt den Typ des Projektors an. [SERIEN NUMMER] Zeigt die Seriennummer des Projektors an. [BETRIEBSSTUNDEN] Zeigt die Laufzeit des Projektors an. [LAMP.-BETRIEBSSTUNDEN] Zeigt die Laufzeit der Lichtquelle 1 und der Lichtquelle 2 an. Zeigt die verstrichene Zeit an, seitdem die Lichtquelle leuchtet.
Seite 187 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Zeigt den Eingang an, der für die Projektion verwendet wird. [EINGABE] Zeigt den repräsentativen Eingang an, wenn ein Bild mit mehreren Eingangssignalen angezeigt wird. [SIGNALFORMAT] Zeigt das Format des Eingangssignals an. Zeigt die [SDI-VERBINDUNG]-Einstellung an. [VERBINDUNG] Zeigt das Bestimmungsergebnis des Signals an, wenn [AUTO] eingestellt ist.
Seite 188 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] r [INHALT ERKENNUNG] Zeigt EOTF (Electro-Optical Transfer Function) aus den InfoFrame-Informationen an, die zum [EOTF] Eingangssignal hinzugefügt werden. Zeigt die Farbwertkoordinaten für die Primärfarbe rot aus den InfoFrame- [ROT] Informationen an, die zum Eingangssignal hinzugefügt werden. Zeigt die Farbwertkoordinaten für die Primärfarbe grün aus den [GRÜN] InfoFrame-Informationen an, die zum Eingangssignal hinzugefügt...
Seite 189: Anzeigen Der Details Der Temperaturinformationen
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Anzeigen der Details der Temperaturinformationen Die Details der Temperaturinformationen zu jedem Teil im Projektor können geprüft werden. Drücken Sie die Taste <DEFAULT>, während der [STATUS]-Bildschirm angezeigt wird. f Der Auswahlbildschirm wird angezeigt. Drücken Sie as, um [TEMPERATURINFORMATIONEN] auszuwählen. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 190: [Anzeige-Einstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Der Bildschirm [WINKELANZEIGE] wird angezeigt. WINKELANZEIGE - 20° + 20° +150 +150 +160 +160 +170 +170 -170 -170 -160 -160 -150 -150 NULLKALIBRIERUNG RESET ZURÜCK Drücken Sie die Taste <ENTER> oder die Taste <DEFAULT>. f Der Winkelreferenzwert wechselt bei jedem Drücken der Taste.
Seite 191: [Anwenderbild]
Erweiterung Format Einschränkung Pixelanzahl: Minimal 192 x 120 Maximal 3 840 x 2 400 (für PT-REQ15) 1 920 x 1 200 (für PT-REZ15) (Die Anzahl der Pixel in Höhe und Breite muss ein Vielfaches von 8 sein.) .jpg/.jpeg/.jpe JPEG Dateiformat: unterstützt nur Baseline YUV-Format: unterstützt YUV444, YUV422 (horizontales Downsampling) und YUV420...
Seite 192: Löschen Des Registrierten Anwenderbildes
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Schließen Sie das USB-Speichergerät direkt an dem Anschluss <USB> an. Drücken Sie as, um die Option [ANWENDERBILD] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm [ANWENDERBILD] wird angezeigt. Drücken Sie as, um [KEIN BILD] oder [ANWENDERBILD 1] / [ANWENDERBILD 2] / [ANWENDERBILD 3] / [ANWENDERBILD 4] auszuwählen, und drücken Sie dann die Taste <ENTER>.
Seite 193: [Datenübernahme]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [ANWENDERBILD 1], [ANWENDERBILD 2], [ANWENDERBILD 3] oder [ANWENDERBILD 4] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm [ANWENDERBILD] wird angezeigt. Drücken Sie as, um [ANWENDERBILD UMBENENNEN] auszuwählen, und drücken Sie dann die Taste <ENTER>.
Seite 194: [Hdmi Cec]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [HDMI CEC] Stellt die HDMI CEC-Funktion (Consumer Electronics Control) ein. CEC ist eine Funktion, die Gerätesteuersignale mit externen Geräten austauscht, die über ein HDMI-Kabel angeschlossen sind. Mit der Fernbedienung des Projektors kann das CEC-kompatible externe Gerät (im Folgenden als „CEC-kompatibles Gerät“...
Seite 195: Einstellung Des Ein/Aus-Links
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [HDMI CEC] auszuwählen. Drücken Sie qw, um [EIN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm für [HDMI CEC] wird angezeigt. Drücken Sie as, um [MENÜ-CODE] auszuwählen. Drücken Sie qw, um die Option zu wechseln. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 196: [Initialisieren]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Deaktiviert den Ein/Aus-Link-Betrieb vom CEC-kompatiblen Gerät zum Projektor. [INAKTIV] Wählen Sie diese Option, wenn der Ein/Aus-Status des Projektors nicht auf das CEC-kompatible Geräts reagieren soll. Aktiviert den Einschalt-Link-Betrieb. Wenn sich der Projektor im Standby-Modus befindet, wenn das an den Anschluss <HDMI IN 1>, <HDMI IN 2> oder die Funktionsplatine angeschlossene, CEC-kompatible Gerät eingeschaltet wird, schaltet sich der Projektor ein, startet die Projektion und wechselt zu dem Eingang, an den das verknüpfte CEC-kompatible Gerät angeschlossen ist.
Seite 197 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Setzt alle Benutzerdateneinstellungen auf die Werkseinstellung zurück. Nach der Ausführung von [WERKSRÜCKSTELLUNG] [WERKSRÜCKSTELLUNG] wechselt der Projektor in den Standby-Modus. f Fahren Sie mit Schritt 5) fort, wenn eine andere Option als [ANWENDER-EINSTELLUNGEN] ausgewählt ist. Drücken Sie die <ENTER>-Taste.
Seite 198: [Firmware-Aktualisierung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBSMODUS] [BETRIEBSEINSTELLUNG] und [MAX.LAMP.-LEISTUNG] wird initialisiert. [LICHTLEISTUNG] wird nicht initialisiert. Die Einstellung [LICHTLEISTUNG] wird beibehalten. [BEREITSCHAFTS MODUS] Das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] wird initialisiert. Alle unter [LISTE DER REGISTRIERTEN SIGNALE] registrierten Signale werden initialisiert. [REGISTRIERTEN SIGNALE] [REGISTRIERTEN SIGNALE] kann nicht eingestellt werden, wenn das Menü...
Seite 199: Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). [TESTBILDER] Zeigen Sie das Testbild an. Die Einstellungen wie Position und Größe werden in den Testbildern nicht berücksichtigt. Stellen Sie sicher, dass Sie die verschiedenen Anpassungen vornehmen, während das Eingangsbild angezeigt wird.
Seite 200: Kapitel 4 Einstellungen - Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] g Bei der Initialisierung durch Einstellen des Menüs [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ANWENDER- EINSTELLUNGEN] → [ANWENDERBILD] auf [INITIALISIEREN] f Durch Drücken von qw, während das Menü [TESTBILDER] ausgewählt ist, lässt sich das Testbild auch umschalten. f Führen Sie die Bildanpassung durch, wenn sich die Projektion stabilisiert hat.
Seite 201: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). Hinweis f Das Menü...
Seite 202: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Seite 203: Voreinstellung
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Drücken Sie as, um [SPERREN] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Das Signal ist nicht geschützt. [EIN] Das Signal ist geschützt. f Ein Sperrsymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [SPERREN] auf [EIN] eingestellt ist.
Seite 204: Löschen Des Unterspeichers
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie auf dem normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Seite 205: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 206: Kapitel 4 Einstellungen - Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [BEDIENELEMENT EINSTELLUNG] Aktivieren/deaktivieren Sie die Tastenbedienung auf dem Bedienfeld und der Fernbedienung. Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. [BEDIENFELD] Sie können die Einschränkung der Steuerung vom Bedienungsfeld aus einstellen.
Seite 207: [Bedienelement-Passwort Ändern]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie qw, um das Element zu ändern. [AKTIV] Aktiviert die Schaltflächenbedienungen. [INAKTIV] Deaktiviert die Schaltflächenbedienungen. f Wenn [EINGANGSWAHLSCHALTER] im Schritt 7) ausgewählt wird, variiert das Element, das eingestellt werden kann, abhängig von der ausgewählten Taste. Beziehen Sie sich für Einzelheiten auf „Element, das mit [EINGANGSWAHLSCHALTER] eingestellt werden kann“...
Seite 208 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. Drücken Sie asqw zur Auswahl von [OK], und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL]. Achtung f Das Ausgangskennwort ist in den Werkseinstellung auf „AAAA“...
Seite 209: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 91). [ETHERNET-MODEL] Legt den Übertragungspfad des Ethernetsignals fest.
Seite 210: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [AUTO] Schaltet die Verbindungsart automatisch auf DIGITAL LINK, große Reichweite oder Ethernet um. [DIGITAL LINK] Legt die Verbindungsart auf DIGITAL LINK fest. [GROSSE REICHWEITE] Legt die Verbindungsart auf große Reichweite fest. [ETHERNET] Legt die Verbindungsart auf Ethernet fest. r Mögliche Kommunikationsverfahren l: Kommunikation möglich ―: Kommunikation nicht möglich...
Seite 211: [Kabel-Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Der Inhalt der Anzeige ist wie folgt. [DIGITAL LINK]: Kommunikation mit der DIGITAL LINK-Methode. [LINK STATUS] [GROSSE REICHWEITE]: Kommunikation mit der Methode für große Reichweite. [ETHERNET]: Kommunikation mit der Ethernet-Methode. [NO LINK]: Die Kommunikation ist nicht eingerichtet. Der Inhalt der Anzeige ist wie folgt.
Seite 212 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [IP-VERSION] wird angezeigt. Drücken Sie as, um das einzustellende Element auszuwählen, und drücken Sie die <ENTER>-Taste. [IPv4] Verwendet nur das IPv4-Protokoll. [IPv6] Verwendet nur das IPv6-Protokoll. [IPv4 & IPv6] Sowohl das Protokoll IPv4 als auch IPv6 können verwendet werden.
Seite 213: [Kabelloses Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] 15) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Einstellung für die IPv6-Adresse wird gespeichert. Hinweis f Wenn Sie einen DHCP-Server verwenden, überzeugen Sie sich, dass der DHCP-Server funktioniert. f Wenden Sie sich bezüglich der IP-Adresse, der Subnetzmaske, dem Standard-Gateway und der Präfixlänge an Ihren Netzwerkadministrator.
Seite 214: [Projektorname]
Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Die Standardeinstellung des Verbindungsschlüssels ist „spjcxxxx“. xxxx ist die vierstellige Nummer, die jedem Produkt zugewiesen ist. [PROJEKTORNAME] Ändern Sie den Projektornamen. Tragen Sie den Hostnamen ein, wenn ein DHCP-Server benutzt werden muss. Drücken Sie as, um [PROJEKTORNAME] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 215: [Nfc-Einstellung]
Kapitel 4 Einstellungen — Menü [NETZWERK] [DHCP] Zeigt die [DHCP]-Einstellung an. [IP ADRESSE] Zeigt die [IP ADRESSE] an. [SUBNET-MASKE] Zeigt die [SUBNET-MASKE] an. [KABEL-NETZWERK(IPv4)] [STANDARDGATEWAY] Zeigt das [STANDARDGATEWAY] an. [DNS1] Zeigt die Adresse des bevorzugten DNS-Servers an. [DNS2] Zeigt die Adresse des alternativen DNS-Servers an. [MAC ADRESSE] Zeigt die [MAC ADRESSE] des kabelgebundenen LAN an.
Seite 216: [Administratorkonto]
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Die [NFC-EINSTELLUNG]-Einstellung ist für die Smart Projector Control-Version 2.2.0 oder höher gültig.
Seite 217 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie nach der Eingabe des Benutzernamens asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [ADMINISTRATORKONTO] wird angezeigt. Drücken Sie as, um [PASSWORT] auszuwählen, und dann die <ENTER>-Taste. f Der Bildschirm [PASSWORT] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
Seite 218: [Netzwerksicherheit]
Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. f Geben Sie das aktuelle Passwort ein. Drücken Sie nach der Eingabe des Passworts asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste.
Seite 219: [Netzwerksteuerung]
Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [NETZWERKSICHERHEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [NETZWERKSICHERHEIT] wird angezeigt. Drücken Sie qw, um die Einstellung [BEFEHLSSCHUTZ] umzuschalten. Stellt die Verbindung zum Projektor im Sicherheitsmodus her. [AKTIV] Die Verbindungsauthentifizierung wird mit dem Benutzernamen und Passwort des Administratorkontos durchgeführt.
Seite 220: [Pjlink]
Kapitel 4 Einstellungen — Menü [NETZWERK] [WEB STEUERUNG] Stellen Sie [EIN] ein, um mit dem Webbrowser zu steuern. Stellen Sie [EIN] ein, um mit dem <SERIAL IN>/<SERIAL OUT>-Anschluss-Steuerungsbefehlsformat [NETZWERKSTEUERUNG] zu steuern (x Seite 303). Beziehen Sie sich auf „Steuerungsbefehle via LAN“ (x Seite 296). [NETZWERK PORT] Stellen Sie die Portnummer ein, die für die Befehlssteuerung verwendet wird.
Seite 221 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. f Geben Sie das neue Passwort ein. f Es können bis zu 32 alphanumerische Zeichen eingegeben werden. Drücken Sie nach der Eingabe des Passworts asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste.
Seite 222: [Art-Net]
Kapitel 4 Einstellungen — Menü [NETZWERK] [Art-Net] Legen Sie die Art-Net-Funktion fest. f Um die Art-Net-Funktion mit dem Projektor zu verwenden, müssen Benutzername und Passwort für das Administratorkonto festgelegt werden. (x Seite 217) Hinweis f Wenn das Passwort für das Administratorkonto nicht festgelegt wurde (wenn es leer gelassen wurde), kann die Netzwerkfunktion des Projektors nicht verwendet werden.
Seite 223 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [EINSTELLUNG Art-Net-KANAL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Verwendet die Kanalzuweisung der Standardeinstellung. [ANWENDER] Ändert die Kanalzuweisung. Verwendet die Kanalzuweisung mit der DZ21K-kompatiblen Modellreihe. Modellreihe DZ21K: Modellreihe DZ21K, Modellreihe DS20K, Modellreihe DW17K, Modellreihe DZ16K f Wenn etwas anders außer [ANWENDER] ausgewählt wird, ruft das Drücken der Taste <ENTER>...
Seite 224: Kapitel 5 Bedienung
Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. 224 - DEUTSCH...
Seite 225: Netzwerkverbindung
über ein Smartphone oder Tablet eingerichtet und eingestellt werden. Außerdem kann ein Gerät über die USB- Tethering-Funktion des Geräts auf den Web-Steuerungsbildschirm des Projektors zugreifen. Einzelheiten finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ f Multi Monitoring & Control Software „Multi Monitoring & Control Software“, eine Software-Anwendung zum Überwachen und Steuern mehrerer über Intranet verbundener Anzeigegeräte (Projektor oder Flachbildschirm), kann verwendet werden.
Seite 226: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter
Nachdem Sie die Kabel verlegt haben, gehen Sie zum Menü [NETZWERK] → [DIGITAL LINK] → [DIGITAL LINK STATUS] und prüfen Sie, ob der Wert von [SIGNALQUALITÄT] in grün angezeigt wird; dies zeigt normale Qualität an. f Informationen zu Doppelkabeltransmittern anderer Hersteller, die für den Betrieb mit dem Projektor geprüft wurden, finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ 226 - DEUTSCH...
Seite 227: Werkseitige Standardeinstellung
Kapitel 5 Bedienung — Netzwerkverbindung Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 228 Die Geräte, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 229: Bedienung Des Smartphones
Kapitel 5 Bedienung — Netzwerkverbindung Drücken Sie as, um [NETZWERK-STATUS] auszuwählen, und dann die <ENTER>-Taste. f Der Bildschirm [NETZWERK-STATUS] wird angezeigt. Drücken Sie qw, um den angezeigten Bildschirm umzuschalten, und zeigen Sie [KABELLOSES NETZWERK] an (Seiten 4/5). f Der QR-Code wird angezeigt. NETZWERK-STATUS KABELLOSES NETZWERK SSID...
Seite 230: Kapitel 5 Bedienung - Verwenden Der Websteuerungsfunktion
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Verwenden der Websteuerungsfunktion Folgende Bedienung ist von einem Computer unter Verwendung der Websteuerungsfunktion möglich. f Einstellung und Anpassung des Projektors f Anzeige des Projektorstatus f Übertragung einer E-Mail-Nachricht im Falle eines Projektorproblems Der Projektor unterstützt „Crestron Connected“, und die folgende Anwendungssoftware von Crestron Electronics, Inc.
Seite 231 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion f Der Bildschirm [New administrator account set up] wird angezeigt. Geben Sie unter [New username] den Benutzernamen ein, der als Administratorkonto verwendet werden soll. f Die werkseitige Einstellung des Benutzernamens für das Administratorkonto ist auf „dispadmin“ gesetzt. Geben Sie unter [New password] das Passwort ein, das für das Administratorkonto verwendet werden soll.
Seite 232: Rechte Für Die Einzelnen Konten
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer. f Der Zugang wird für einige Minuten gesperrt, wenn dreimal nacheinander ein falsches Passwort eingegeben wird. f Einige Optionen auf der Projektoreinstellungsseite nutzen JavaScript-Funktion des Webbrowsers.
Seite 233 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Beschreibungen von Optionen [Home] Schaltfläche Web-Einstellungen ( Bedienung der Basis-Steuerung und überprüfen des Klicken Sie hier, um das Webkonto und die Web- Basiszustands. Sicherheitseinstellungen zu konfigurieren und die Webschnittstelle anzupassen. [Status] Schaltfläche Web-Info ( Überprüfen der verschiedenen Statusinformationen des Projektors.
Seite 234: Web-Einstellung
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Web-Einstellung Klicken Sie auf die Schaltfläche Web-Einstellungen ( ) und wählen Sie [Account] (x Seite 234), [Web secure] (x Seite 236), [Language / Color-mode] (x Seite 243) und [Menu bar] (x Seite 244), um den Einstellungsbildschirm anzuzeigen.
Seite 235: [Account Set Up] (Beim Zugriff Über Das Standard-Anwenderkonto)
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [User account] Legt den Anwendernamen, das Passwort und die Anzeigeeinstellungen für die Remote-Vorschaufunktion für das Standard-Anwenderkonto ohne Administratorrechte fest. Klicken Sie auf [User account]. [New username]: [Display setting] Geben Sie den gewünschten neuen Anwendernamen ein. [Remote preview] (Bis zu 16 Zeichen als Single-Byte) [Disable]:...
Seite 236 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Web secure] (Certificate) Um die HTTPS-Kommunikation durchzuführen oder das Steuerungssystem oder Anwendungssoftware von Crestron Electronics, Inc. zu verwenden, muss das Zertifikat für die Authentifizierung auf dem Projektor installiert sein. Klicken Sie auf [Certificate]. [CRT-key] [Server certificate] Erzeugt den CRT-Schlüssel (Zertifikatsschlüssel).
Seite 237 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r Ablauf für die Einrichtung Der Ablauf für die Einrichtung variiert abhängig davon, welches Zertifikat als Sicherheitszertifikat verwendet werden soll, entweder das Serverzertifikat oder das selbstsignierte Zertifikat. Generiert den CRT-Schlüssel. Wenn das Serverzertifikat verwendet wird Wenn das selbstsignierte Zertifikat verwendet wird Generieren Sie die Signaturanforderung.
Seite 238 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Klicken Sie auf [Perform]. f Überprüfen Sie die Schlüsselgröße sowie das Erstellungsdatum und die Uhrzeit des aktuellen CRT- Schlüssels mit [Last modified] und die [RSA key size] von [Current CRT key]. f Wie der CRT-Schlüssel zum zweiten Mal oder später erzeugt werden kann, lesen Sie bitte unter „Erneute Erzeugung des CRT-Schlüssels“...
Seite 239: Erzeugen Der Signaturanforderung
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion f Überprüfen Sie die Optionen [Last modified] und [RSA key size] des CRT-Schlüssels, der wiederhergestellt werden soll. Klicken Sie auf [Perform]. f Der zuvor erzeugte CRT-Schlüssel wird als aktueller CRT-Schlüssel übernommen. Hinweis f Wenn Sie zum zuvor erzeugten CRT-Schlüssel zurückkehren, ist ein mit diesem CRT-Schlüssel verknüpftes Zertifikat erforderlich. Erzeugen der Signaturanforderung Wenn Sie das Serverzertifikat, das vom der Zertifizierungsstelle ausgestellt wurde, als Sicherheitszertifikat verwenden, generieren Sie eine Signaturanforderung an die Zertifizierungsstelle, die für die Anforderung der...
Seite 240: Installieren Des Zertifikats
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Klicken Sie auf [Perform]. f Die Signaturanforderungsdatei wird erzeugt. Geben Sie einen Dateinamen ein und speichern Sie die Datei im gewünschten Ordner Geben Sie einen Dateinamen ein und klicken Sie auf [Speichern]. f Die Datei für die Signaturanforderung wird in dem angegebenen Ordner gespeichert. Hinweis f Folgende Zeichen können eingegeben werden.
Seite 241: Erzeugen Des Selbstsignierten Zertifikats
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Hinweis f Das installierte Serverzertifikat und das Zwischenzertifikat können durch Klicken auf [Certificate] → [Server certificate] → [Generated certificate information] → [Delete] gelöscht werden. Es kann jedoch nicht gelöscht werden, wenn [HTTPS] → [Connection protocol] auf [HTTPS] eingestellt ist. Löschen Sie es, nachdem die Einstellung zur Durchführung der HTTP-Kommunikation geändert wurde.
Seite 242: Bestätigen Der Informationen Des Selbstsignierten Zertifikats
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion g Einzelbyte-Zahlen: 0 bis 9 g Einzelbyte-Buchstaben: A bis Z, a bis z g Einzelbyte-Symbole: - . _ , + / ( ) Bestätigen der Informationen des selbstsignierten Zertifikats Bestätigen Sie die Informationen des selbstsignierten Zertifikats, das vom Projektor erzeugt wurde. Klicken Sie auf [Certificate] →...
Seite 243 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Hinweis f Wenn die Einstellung für das [Connection protocol] von [HTTPS] auf [HTTP] geändert wird, wird der Bildschirm möglicherweise nicht angezeigt, wenn die Bedienung oder Aktualisierung des Websteuerbildschirms durchgeführt wird. Löschen Sie in diesem Fall den Cache des Webbrowsers.
Seite 244: Web-Info (Download-Seite Für Lizenz)
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Menu bar] Für die Anpeasung der Projektorinformationen und der Farbe, die in der Menüleiste angezeigt werden sollen. [Display items] [Accent color] Legt die Projektorinformationen (bis zu zwei Elemente) fest, die Legt die Akzentfarbe der Menüleiste aus den folgenden sieben in der Menüleiste angezeigt werden sollen, und wählt aus den Farben fest.
Seite 245: [Home]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Home] Für die Bedienung der grundlegenden Steuerung und das Überprüfen des Status. Klicken Sie auf [Home]. r [Preview] Das Eingangsbild des Projektors kann ganz einfach im Websteuerbildschirm angezeigt werden [Projection state] Vorschau-Fenster Zeigt den Projektionsstatus an. Zeigt einfach das Bild an, das dem Einspeisungsbild des ([ON]: Wird projiziert;...
Seite 246 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [Basic control] Schaltet die Stromversorgung ([Standby]/[Power on]), die OSD-Anzeige ([OFF]/[ON]) und den Verschluss ([Close]/[Open]) ein. [Power] [Shutter] Schaltet die Stromversorgung des Projektors unter ([Standby]/ Schaltet den Status des Verschlusses um. [Power on]) ein oder aus. ([Close]: Verschlussfunktion aktiviert;...
Seite 247 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [Status] (anwenderdefinierte Anzeige) Zeigt den Status des Projektors an. [Projector type] [Lighting] Zeigt den Typ des Projektors an. Zeigt den Beleuchtungsstatus und die Betriebszeit der Lichtquellen an. [Serial number] Zeigt die Seriennummer des Projektors an. [Error] Zeigt den Status des Auftretens eines Fehlers/einer Warnung [AC voltage]...
Seite 248 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Statusanzeige-Symbol Das Menü [POSITION] → [GEOMETRIE] ist auf [AUS] eingestellt. Das Menü [POSITION] → [GEOMETRIE] ist auf [TRAPEZKORREKTUR] eingestellt Das Menü [POSITION] → [GEOMETRIE] ist auf [ECKEN-KORREKTUR] eingestellt Das Menü [POSITION] → [GEOMETRIE] ist auf [KRÜMMUNGSKOR- [Geometry] REKT.] eingestellt.
Seite 249: [Status]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Status] Zeigen Sie den Status des Projektors an Klicken Sie auf [Status]. [Basic status] [Wireless LAN] [Power] Zeigt die Einstellungen des WLAN an, wenn das optionale Zeigt den Status ([Standby]/[Power on]) des Geräts an. WLAN-Modul (Modellnr: AJ-WM50 Serie) installiert ist.
Seite 250: [Installation]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Installation] [OSD control] Klicken Sie auf [Installation] → [OSD control]. [Basic control] [OSD control] [Power] [Monitor] Schaltet die Stromversorgung des Projektors unter ([Standby]/ Zeigt die gleichen Elemente wie in der Bildschirmanzeige [Power on]) ein oder aus. des Projektors an.
Seite 251: Einstellen Der Farbkomponenten
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Registrieren des Anwenderbilds Klicken Sie auf die Schaltfläche der zu registrierenden Anwenderbild nummer. f Der Dateiauswahlbildschirm wird angezeigt. g Es können bis zu vier Anwenderbilder registriert werden. g Die Nummer des nicht registrierten Anwenderbildes wird als [No such file.] angezeigt, und die Schaltfläche wird angezeigt.
Seite 252 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Lens adjust] Klicken Sie auf [Installation] → [Lens adjust]. [Home position] [Focus] Verschiebt das Projektionsobjektiv in die Ausgangsposition Verwenden Sie den Schieberegler, as oder geben Sie die (x Seite 253) Daten in das Datenfeld für die Objektivposition ein, um den Fokus einzustellen.
Seite 253: Kalibrierung
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Kalibrierung Klicken Sie auf [Calibration]. f Der Bestätigungsbildschirm wird angezeigt. Klicken Sie auf [Perform]. f Die Kalibrierungen für die Objektivverschiebung und den Fokus werden gestartet. Ausgangsposition einstellen Klicken Sie auf [Home position]. f Der Bestätigungsbildschirm wird angezeigt. Klicken Sie auf [Perform].
Seite 254 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Schedule] Überprüft und legt Befehlsausführungsplan für jeden Tag der Woche fest. Klicken Sie auf [Installation] → [Schedule]. [Schedule] [Edit] Aktiviert/Deaktiviert die Planungsfunktion Klicken Sie darauf, um den Planungsbearbeitungsbildschirm für den Wochentag zu öffnen, in dem Sie das Programm Wochetage auswählen und bearbeiten können.
Seite 255: Registrieren Des Anwenderbilds
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Display option] Klicken Sie auf [Installation] → [Display option]. [Startup logo] Legt die Anzeige des Startlogos fest. Anwenderbilder können auch registriert, gelöscht oder bearbeitet werden. r Registrieren des Anwenderbilds Klicken Sie auf die Schaltfläche der zu registrierenden Anwenderbild nummer.
Seite 256 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Back color] Legt die Anzeige der Hintergrundfarbe fest. Anwenderbilder können auch registriert, gelöscht, oder bearbeitet werden. r Registrieren des Anwenderbilds Klicken Sie auf die Schaltfläche der zu registrierenden Anwenderbild nummer. f Der Dateiauswahlbildschirm wird angezeigt. g Es können bis zu vier Anwenderbilder registriert werden.
Seite 257: [Network Menu]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Network menu] [Network configs] Klicken Sie auf [Network menu] → [Network configs]. Bei einer kabelgebundenen LAN-Verbindung [Basic set up] [IPv6] [Projector name] [Auto configuration] Geben Sie den Namen des Projektors ein. Geben Sie den Wählen Sie [ON], um die Ipv6 Adresse automatisch Hostnamen ein, falls dieser bei der Verwendung eines DHCP zuzuweisen.
Seite 258 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Hinweis f Wenn Sie die Funktionen „Weiter“ und „Zurück“ Ihres Browsers verwenden, erscheint möglicherweise die Warnmeldung „Seite ist abgelaufen“. Klicken Sie in diesem Fall erneut auf [Network configs], da die Ausführung der nachfolgenden Funktionen nicht gewährleistet werden kann.
Seite 259 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Adjust clock] Klicken Sie auf [Network menu] → [Adjust clock]. [Local time] [Adjust clock] [Current setting] [Current setting] Zeigt die Einstellung der aktuellen Zeitzone an. Wenn die Zeigt die Einstellungen des aktuellen Datums und der Uhrzeit Einstellung geändert wurde, wird sie aktualisiert, wenn Sie die an.
Seite 260 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Network secure] Nehmen Sie die Einstellung vor, um den Projektor für einem externen Angriff oder Missbrauch über LAN zu schützen. Klicken Sie auf [Network menu] → [Network secure]. [Command-protect] [Save] Nimmt die Einstellung in Bezug auf die Aktualisiert die Einstellung.
Seite 261 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Mail set up] Klicken Sie auf [Network menu] → [Mail set up]. [E-mail set up] Schicken Sie eine E-Mail zu voreingestellten E-Mail-Adressen (bis zwei Adressen) wenn ein Problem aufgetreten ist. [Mail server] [Option setting] [Permit] [Memo] Wählen Sie [Enable], um die E-Mail-Funktion zu verwenden.
Seite 262 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Notification content]: [Save] Sendet eine E-Mail, wenn die folgenden Punkte überprüft Aktualisiert die Einstellungen und sendet die Einzelheiten per werden und auftreten. E-Mail. [Error information]: Senden Sie eine E-Mail, wenn ein Fehler in der Selbstdiagnose auftritt.
Seite 263 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Transmission test] Führt einen E-Mail-Versandtest an die Ziel-E-Mail-Adresse durch. [Destination e-mail address] [E-mail test results] Zeigt die voreingestellte Ziel-E-Mail-Adresse an. Zeigt das Datum, die Uhrzeit und den Status der Übertragung [Test run] Die Ergebnisse des Übertragungstests werden erst angezeigt, Führt den Übertragungstest aus.
Seite 264 Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. f Beispiel: Wenn [E-mail content] auf [Simple] gesetzt ist === Panasonic projector report(CONFIGURE) === Projector Type : PT-REQ15 Serial No...
Seite 265 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [PJLink setting] Legt das Passwort für PJLink fest. Klicken Sie auf [Network menu] → [PJLink setting]. [New password]: [New password (re-enter)]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 32 Für die erneute Eingabe des gewünschten neues Passworts. Zeichen mit halber Breite) [Save] Aktualisieren Sie die Einstellungen.
Seite 266 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Crestron tools] Legen Sie die Informationen fest, die für die Verbindung des Steuerungssystems von Crestron Electronics, Inc. mit dem Projektor erforderlich sind, und die Informationen zur Überwachung/Steuerung des Projektors über das Steuerungssystem von Crestron Electronics, Inc. Wenn das Menü...
Seite 267 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [Server] Konfigurieren Sie die erforderliche Einstellung für den Zugriff auf den Projektor, der einem Server zugewiesen ist, über das Steuerungssystem. [Use TLS] [Authentication] Legt die sichere Kommunikation fest. Wählen Sie die Authentifizierung mit dem Verbindungsziel, die [Disable]: für die sichere Kommunikation verwendet wird.
Seite 268 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [Auto Discovery] Legen Sie den Standby-Prozess gegenüber dem Suchprotokoll des Steuerungssystems und der Anwendungssoftware fest. [Auto Discovery] [Disable]: Der Standby-Prozess wird deaktiviert. [Enable]: Der Standby-Prozess und die automatische Erkennung des Projektors werden aktiviert. r [XiO Cloud] Konfigurieren Sie die Einstellung, um die Geräte mit XiO Cloud zu verwalten.
Seite 269: Kapitel 5 Bedienung - Verwenden Der Datenübernahmefunktion
Hinweis f Die Datenklonierung funktioniert nicht bei unterschiedlichen Projektormodellen. Beispielsweise können die Daten von einem PT-REQ15 auf einen anderen PT-REQ15-Projektor kopiert werden, aber nicht auf einen PT-REZ15. Das Datenklonen beschränkt sich auf das gleiche Modell. Kopieren der Daten über LAN auf einen anderen Projektor Nehmen Sie die folgenden Einstellungen im Voraus bei dem Projektor vor, der als Datenkopierziel ausgewählt...
Seite 270: Einstellen Von [Schreibschutz]
Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Schalten Sie alle Projektoren ein. Drücken Sie as, um [DATENÜBERNAHME] beim Kopierquellenprojektor auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt. Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATENÜBERNAHME] wird angezeigt.
Seite 271: Kopieren Der Daten Über Usb Auf Einen Anderen Projektor
Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Drücken Sie as, um [SCHREIBSCHUTZ] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Lässt die Bedienung von [DATENÜBERNAHME] über einen anderen Projektor über das LAN zu. Lässt die Bedienung von [DATENÜBERNAHME] über einen anderen Projektor über das LAN nicht [EIN] f Das Kopieren ist nicht möglich, wenn [EIN] eingestellt ist.
Seite 272 Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Drücken Sie as, um [USB-SPEICHER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [KOPIERART AUSWÄHLEN] wird angezeigt. Drücken Sie as, um [USB-SPEICHER -> PROJEKTOR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste.
Seite 273: Hdmi Cec-Funktion Verwenden
Kapitel 5 Bedienung — HDMI CEC-Funktion verwenden HDMI CEC-Funktion verwenden Die HDMI CEC-Funktion ermöglicht die Bedienung eines CEC-kompatiblen Geräts mit der Fernbedienung des Projektors und bietet Ein-/Ausschalt-Link-Funktionen zwischen dem Projektor und dem CEC-kompatiblen Gerät. Ein CEC-Gerät anschließen Schließen Sie ein CEC-kompatibles Gerät an den Anschluss <HDMI IN 1>,<HDMI IN 2> oder der Funktionsplatine CEC-kompatibles Gerät, CEC-kompatibles Gerät, Blu-ray-Disc-Player (Beispiel)
Seite 274: Kapitel 5 Bedienung - Hdmi Cec-Funktion Verwenden
Kapitel 5 Bedienung — HDMI CEC-Funktion verwenden f Wenn Sie das Bedienungsmenü eines CEC-kompatiblen Geräts nicht bedienen können, versuchen Sie, das Menü [PROJEKTOR EINSTELLUNGEN] → [HDMI CEC] erneut auf [AUS] und [EIN] einzustellen. Es kann verbessert werden. f Die Empfängerplatine für das kabellose Präsentationssystem (Modell-Nr.: TY-SB01WP) unterstützt den Ein-/Ausschalt-Link und die Eingangsumschaltung im Zusammenhang mit dem Ein/Aus-Link der CEC-Funktion.
Seite 275: Aktualisieren Der Firmware
Aktualisieren der Firmware Die Firmware des Projektors kann über LAN oder einen USB-Speicher aktualisiert werden. Die hochzuladende Firmware kann über die folgende Website heruntergeladen werden („Panasonic Professional Display and Projector Technical Support Website“). Kunden können die Firmware aktualisieren, wenn eine neuere Version als die aktuelle Firmwareversion veröffentlicht wurde.
Seite 276 Laden Sie das Tool für die Firmware-Aktualisierung für diesen Projektor (komprimierte Datei im zip-Format) von der folgenden Website herunter. https://panasonic.net/cns/projector/pass/ f Dateiname (Beispiel): FirmUpdateTool_REQ15_101.zip (Aktualisierungstool für PT-REQ15/PT-REZ15 mit Version 1.01) Bestätigen der Einstellung des Projektors Bestätigen Sie im Vorfeld die Einstellung des zu aktualisierenden Projektors. f Das Menü [NETZWERK] → [NETZWERKSTEUERUNG] → [NETZWERK PORT] f Das Menü...
Seite 277 Das Tool für die Firmware-Aktualisierung (ausführbare Datei im exe-Format) wird generiert. Dateiname (Beispiel): FirmUpdateTool_REQ15_101.exe (Aktualisierungstool für PT-REQ15/PT-REZ15 mit Version 1.01) Doppelklicken Sie auf die ausführbare Datei, die beim Extrahieren generiert wurde. f Das Aktualisierungstool wird gestartet und der Bestätigungsbildschirm wird angezeigt.
Seite 278 Kapitel 5 Bedienung — Aktualisieren der Firmware Wählen Sie [I accept]. Klicken Sie auf [Next]. f Der Bildschirm mit den Verbindungseinstellungen wird angezeigt. Geben Sie die Einstellungsdetails des Projektors ein. f Geben Sie die Details ein, die bei dem zu aktualisierenden Projektor festgelegt sind. Option Einzelheiten [IP Address]...
Seite 279 Kapitel 5 Bedienung — Aktualisieren der Firmware Klicken Sie auf [Next]. f Der Aktualisierungs-Bestätigungsbildschirm wird angezeigt. 10) Klicken Sie auf [Start]. f Die Aktualisierung wird gestartet. f Die Lichtquellenanzeige <LIGHT1> und die Lichtquellenanzeige <LIGHT2> des Projektors blinken während der Aktualisierung abwechselnd rot. f Die verstrichene Zeit und der ungefähre Fortschritt können über den Anzeigebildschirm des Aktualisierungsstatus geprüft werden.
Seite 280: Aktualisieren Der Firmware Über Den Usb-Speicher
Dateiname (Beispiel): g REQ15_USER_101.zip (Firmware-Daten für PT-REQ15/PT-REZ15 mit Version 1.01) Vorbereiten des USB-Speichers Bereiten Sie den USB-Speicher vor, der für die Aktualisierung verwendet werden soll. Extrahieren Sie die komprimierte Datei, die Sie von der Website heruntergeladen haben.
Seite 281: Aktualisierung Im Standby-Modus
Kapitel 5 Bedienung — Aktualisieren der Firmware Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Aktualisierung wird gestartet. f Der Projektor wechselt in den Standby-Modus, sobald die Aktualisierung gestartet wurde, und die Lichtquellenanzeige <LIGHT1> und die Lichtquellenanzeige <LIGHT2> blinken abwechselnd rot. 10) Prüfen Sie die Firmwareversion.
Seite 282: Kapitel 6 Wartung
Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. 282 - DEUTSCH...
Seite 283: Lichtquellen-/Temperaturanzeigen
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeigen Lichtquellen-/Temperaturanzeigen Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von den Lichtquellenanzeigen <LIGHT1>/<LIGHT2> oder der Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken (rot) benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Seite 284: Temperaturanzeige
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeigen Temperaturanzeige <TEMP> Anzeigestatus Status Lösung f Warten Sie bei niedrigen Temperaturen (ungefähr 0 °C (32 °F)) nach dem Einschalten des Geräts fünf Minuten. f Aufwärmstatus f Benutzen Sie den Projektor bei einer passenden Betriebstemperatur der Leuchtet rot Umgebung f Die Innentemperatur ist hoch (War- f Entfernen Sie alle Gegenstände, die die Lufteintritts-/Abluftöffnungen...
Seite 285: Wartung
Kapitel 6 Wartung — Wartung Wartung Vor der Wartung f Schalten Sie den Projektor vor Wartungsarbeiten aus. f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 78) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab. f Wenn der Schmutz hartnäckig ist, tränken Sie das Tuch in Wasser und wringen Sie es gründlich aus, bevor Sie das Gerät abwischen.
Seite 286: Kapitel 6 Wartung - Fehlerbehebung
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
Seite 287 Es ist keine Geometrieein- f Ist [QUAD PIXEL DRIVE] auf [AUS] eingestellt? stellung möglich. (Nur PT-REQ15) f Wurden die Anschlüsse zwischen dem Doppelkabeltransmitter und einem externen Gerät und zwischen dem Doppelkabeltransmitter und dem Projektor richtig herge- ― Der Projektor kann mit...
Seite 288: Kapitel 6 Wartung - Selbstdiagnoseanzeige
Kapitel 6 Wartung — Selbstdiagnoseanzeige Selbstdiagnoseanzeige Wenn ein Fehler oder eine Warnung auftritt, wird ein Symbol hierfür unter [SELBSTTEST] im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] angezeigt. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu.
Seite 289: Kapitel 7 Anhang
Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 289...
Seite 290: Technische Informationen
Namen zurück. Abfrage des Hersteller- INF1 ? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modell- PT-REQ15 INF2 ? Gibt den Modellnamen aus. namens PT-REZ15 Andere Informations- INF0 ? xxxxx Gibt Informationen wie die Versionsnummer aus. abfragen...
Seite 291 Eingangssignalauflö- AAAA: Horizontale Auflösung IRES ? AAAAxBBBB sungs-Abfrage BBBB: Vertikale Auflösung Gibt die Anzeigeauflösung zurück. 3840x2400: Bei der Verwendung von PT-REQ15 und wenn Abfrage empfohlene 3840x2400 [QUAD PIXEL DRIVE] auf [EIN] gesetzt ist RRES ? Auflösung 1920x1200 1920x1200: Bei der Verwendung von PT-REQ15 und wenn...
Seite 292: Verwenden Der Art-Net-Funktion
Kapitel 7 Anhang — Technische Informationen Verwenden der Art-Net-Funktion Da die Netzwerkfunktion des Projektors die Art-Net-Funktion unterstützt, können Sie die Projektoreinstellungen mit dem DMX-Controller und Anwendungssoftware unter Verwendung des Art-Net-Protokolls steuern. Hinweis f Um die Art-Net-Funktion mit dem Projektor zu verwenden, müssen Benutzername und Passwort für das Administratorkonto festgelegt werden.
Seite 293: Steuerungseinzelheiten
Kapitel 7 Anhang — Technische Informationen Art-Net-Kanaleinstellung Steuerungseinzelheiten [ANWENDER] RASTER-MUSTER ― ― AKTIV/INAKTIV Steuerungseinzelheiten r LICHTLEISTUNG Kann in 256 Schritten zwischen 100 % und 0 % eingestellt werden. Leistung Parameter Ausgangswert 100 % … … r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Leistung Parameter Ausgangswert...
Seite 294 Kapitel 7 Anhang — Technische Informationen r OBJEKTIV-STEUERUNG Bedienung zusammen mit AUSWAHL OBJ.-FUNKT. Leistung Parameter Ausgangswert (-) Hohe Geschwindigkeit 0-31 Objektiveinstellung (-) Niedrige Geschwindigkeit 32-63 (-) Feineinstellung 64-95 Vorgang anhalten 96-127 (+) Feineinstellung 128-159 Objektiveinstellung (+) Niedrige Geschwindigkeit 160-191 (+) Hohe Geschwindigkeit 192-223 Befehlsaktion ausführen 224-255...
Seite 295 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127 4.0s 128-143 5.0s 144-159 7.0s 160-175 10.0s 176-191 Keine Wirkung...
Seite 296: Steuerungsbefehle Via Lan
Kapitel 7 Anhang — Technische Informationen r RASTER-MUSTER Leistung Parameter Ausgangswert Keine Wirkung 0-15 16-31 WEISS 32-47 GELB 48-63 CYAN 64-79 GRÜN 80-95 MAGENTA 96-111 112-127 BLAU 128-143 SCHWARZ 144-159 ANWENDERBILD 1 160-175 ANWENDERBILD 2 176-191 ANWENDERBILD 3 192-207 ANWENDERBILD 4 208-223 Keine Wirkung 224-255...
Seite 297: Befehl-Übertragungsverfahren
Kapitel 7 Anhang — Technische Informationen Überprüfen Sie die Rückmeldung des Projektors. Beliebiger Nummernab- Abschlusszei- Datenabschnitt Leer Modus Leer schnitt chen Beispielbe- „NTCONTROL“ ‘ ’ ‘1’ ‘ ’ „zzzzzzzz“ (CR) fehl (ASCII-Zeichenfolge) 0x20 0x31 0x20 (ASCII-Code-Hexadezimalzahl) 0x0d Datenlänge 9 Bytes 1 Byte 1 Byte 1 Byte 8 Bytes...
Seite 298 Kapitel 7 Anhang — Technische Informationen Bei Verbindung im Nicht-Sicherheitsmodus Verbinden Im Folgenden finden Sie das Bedienungsverfahren, wenn das Menü [NETZWERK] → [NETZWERKSICHERHEIT] → [BEFEHLSSCHUTZ] auf [INAKTIV] eingestellt ist. Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an.
Seite 299: Kommunikationsfluss Zwischen Server Und Client
Kapitel 7 Anhang — Technische Informationen Hinweis f In der Standardeinstellung trennt der Projektor die Verbindung mit dem Netzwerk automatisch, sobald der Befehl gesendet wird. Dies ist die Spezifikation, die auf dem Sicherheitsstandpunkt basiert, um einen unerlaubten Betrieb dieses Produktes durch böswillige Dritte zu verhindern.
Seite 300: Anschluss
Kapitel 7 Anhang — Technische Informationen <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Einzelprojektor Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Mehrere Projektoren Anschlüsse am Projektor 1...
Seite 301: Verbindungszustand (Werksstandard)
Kapitel 7 Anhang — Technische Informationen D-Sub 9-polig (Stecker) Stift Nr. Signalname Einzelheiten Außenansicht ― Empfangene Daten Übertragene Daten ― Masse ― Interne Verbindung ― Note f Ein Kabel mit dem Stift (4), die miteinander verbunden sind, wie ein vollständig verkabeltes ungekreuztes Kabel wird als das Kabel benötigt, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss-Synchronisierungsfunktion verwendet wird.
Seite 302: Wenn Mehrere Projektoren Gesteuert Werden
Kapitel 7 Anhang — Technische Informationen Grundformat (enthält Unterbefehle) Entspricht dem Grundformat Unterbefehl (5 Bytes) Parameter (6 Bytes) Symbol „+“ oder „–“ (1 Byte) und Einstellung oder Einstellwert (5 Bytes) Vorgang (1 Byte) „=“ (Den angegebenen Wert mit dem Parameter einstellen) *1 Bei der Übertragung eines Befehls, der keinen Parameter benötigt, sind Vorgang (E) und Parameter nicht erforderlich.
Seite 303: Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen f Wenn Sie mehrere Gruppen einstellen, stellen Sie [RÜCKANTWORT (ID GRUPPE)] für nur einen Projektor in jeder Gruppe auf [EIN] ein. Die Reaktion erfolgt nicht richtig, wenn [RÜCKANTWORT (ID GRUPPE)] bei zwei oder mehr Projektoren der gleichen Gruppe auf [EIN] eingestellt ist.
Seite 304: Objektiv-Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen r Objektiv-Steuerungsbefehl Befehl Unterbefehl Einzelheiten Anmerkung LNSI2 Objektivverschiebung H LNSI3 Objektivverschiebung V +00000 = Feineinstellung 1+, +00001 = Feineinstellung 1-, +00100 = LNSI4 Bildschärfe Feineinstellung 2+, +00101 = Feineinstellung 2-, +00200 = Grobein- stellung+, +00201 = Grobeinstellung- LNSIG Objektiv-Peripherie-Fokus LNSI5...
Seite 305: Kapitel 7 Anhang - Technische Daten
2 304 000 Pixel (1 920 x 1 200 Punkte) wenn [QUAD PIXEL DRIVE] auf [AUS] eingestellt ist Anzeigegerät PT-REQ15, PT-REQ15L Pixelanzahl 9 216 000 Pixel (3 840 x 2 400 Punkte) wenn [QUAD PIXEL DRIVE] auf [EIN] eingestellt ist...
Seite 306 Kapitel 7 Anhang — Technische Daten Videosignal-Auflösung: 480/60p, 576/50p bis 4 096 x 2 160/60p Computersignal-Auflösung: HDMI-Signaleingang 640 x 480 bis 3 840 x 2 400 (Non-Interlace) Pixeltaktfrequenz: 25 MHz bis 594 MHz Videosignal-Auflösung: 720/50p bis 4 096 x 2 160/60p DisplayPort- Computersignal-Auflösung: Signaleingang...
Seite 307 [TISCH/DECKE], [FRONT/RÜCK] Leistungsbedarf 100 V - 240 V (100 V - 240 V Wechselstrom), 50 Hz/60 Hz Nennstrom 11,5 A - 4,7 A PT-REQ15, PT-REQ15L 1 140 W Maximaler Stromverbrauch PT-REZ15, PT-REZ15L 1 090 W Wenn [BEREITSCHAFTS MODUS] auf [NORMAL]...
Seite 308: Abmessungen
Kapitel 7 Anhang — Technische Daten Abmessungen Einheit: mm (zoll) 249(9-13/16") 460(18-1/8") 452(17-25/32") 498(19-19/32") * Die oben genannten Abmessungen gelten, wenn das Standardzoomobjektiv angebracht ist. 308 - DEUTSCH...
Seite 309: Verzeichnis Kompatibler Signale
Kapitel 7 Anhang — Technische Daten Verzeichnis kompatibler Signale Die folgende Tabelle gibt die Bildsignale an, die der Projektor projizieren kann. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis Single-Link-SDI-kompatibler Signale“ (x Seite 313), „Verzeichnis Quad-Link-SDI-kompatibler Signale“ (x Seite 316). Dieser Projektor unterstützt das Signal mit l in der Spalte der kompatiblen Signale. f Der Inhalt der Spalte Signaltyp ist wie folgt.
Seite 310 Die Anzahl der Pixel ist wie folgt. g 3 840 x 2 400: Bei der Verwendung von PT-REQ15 und wenn [QUAD PIXEL DRIVE] auf [EIN] gesetzt ist g 1 920 x 1 200: Bei der Verwendung von PT-REQ15 und wenn [QUAD PIXEL DRIVE] auf [AUS] gesetzt ist g 1 920 x 1 200: Bei der Verwendung von PT-REZ15 f Das „i“...
Seite 311 Kapitel 7 Anhang — Technische Daten Liste der mit Plug and Play kompatiblen Signale In der folgenden Tabelle sind die Bildsignale angegeben, die mit Plug and Play kompatibel sind. Signale mit einem l in der Spalte der kompatiblen Plug-and-Play-Signale sind die in den EDID (erweiterten Anzeige-Identifikationsdaten) des Projektors beschriebenen Signale.
Seite 312 *2 4K/60p zeigt 4K/60p/HDR und 4K/60p/SDR an. *3 4K/30p zeigt 4K/30p/HDR und 4K/30p/SDR an. *4 Das Signal mit der vertikalen Abtastfrequenz 1/1,001x wird auch unterstützt. *5 Nur YP 4:2:0 Format *6 Nur PT-REQ15 *7 VESA CVT-RB (Reduced Blanking)-kompatibel 312 - DEUTSCH...
Seite 313 Kapitel 7 Anhang — Technische Daten Verzeichnis Single-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Single-Link-SDI-Signale an, die der Projektor projizieren kann. Wird unterstützt, falls die optionale 12G-SDI Funktionsplatine (Modell-Nr.: TY-SB01QS) oder die optionale Funktionskarte für 12G SDI Glasfaser (Modell-Nr.: TY-SB01FB) im Steckplatz installiert ist. f Der Inhalt der Spalte 4K-Teilung ist wie folgt.
Seite 314 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 1 920 x 1 080 33,8 30,0 74,3 ― HD-SDI 4:2:2 10bit 1 920 x 1 080 33,8 30,0 74,3...
Seite 315 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 3 840 x 2 160 54,0 24,0 297,0 12G-SDI Type 1 4:2:2 12bit 3 840 x 2 160 54,0 24,0 297,0...
Seite 316 Kapitel 7 Anhang — Technische Daten Verzeichnis Quad-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Quad-Link-SDI-Signale an, die der Projektor projizieren kann. Dies wird unterstützt, wenn die optionale 12G-SDI-Anschlusskarte (Modell-Nr.: TY-SB01QS) in den Steckplatz eingesetzt ist. f Der Inhalt der Spalte 4K-Teilung ist wie folgt. g SQ: Square (Übertragungsformat von Square Division) g IL: Interleave (Übertragungsformat von 2-Sample Interleave Division) f Der Inhalt der Spalte Signaltyp ist wie folgt.
Seite 317 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 3 840 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10bit 3 840 x 2 160 56,3 25,0 297,0...
Seite 318 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 4 096 x 2 160 54,0 24,0 297,0 HD-SDI 4:2:2 10bit 4 096 x 2 160 54,0 24,0 297,0...
Seite 319 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 4 096 x 2 160 67,5 30,0 297,0 HD-SDI 4:2:2 10bit 4 096 x 2 160 67,5 30,0 297,0...
Seite 320: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung
Vorkehrungen für das Anbringen der Aufhängevorrichtung f Verwenden Sie bei der Installation des Projektors an der Decke unbedingt die von Panasonic Connect Co., Ltd. angegebene optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung), ET-PKD130B (Projektormontagehalterung)).
Seite 321 Kapitel 7 Anhang — Vorkehrungen für das Anbringen der Aufhängevorrichtung r Abmessungen für die Schraubenbohrungen zum Fixieren des Projektors (Projektoransicht von unten) Einheit: mm (zoll) 274(10-25/32") 64(2-17/32") 64(2-17/32") 280(11-1/32") 396(15-19/32") DEUTSCH - 321...
Seite 322: Index
Index Index <FOCUS>-Taste Fernbedienung 28, 81 Abmessungen [PJLink] <FUNCTION>-Taste Abnehmen/Anbringen des Projektionsobjektivs 49 [PLANUNG] Fernbedienung 28, 87 [ABSCHALTING DER RGB FARBEN] [POSITION] 94, 108 Funktionskarte <AC IN>-Anschluss 30, 67 <POWER ON>-Taste Funktionstaste [ADMINISTRATORKONTO] 76, 216 Fernbedienung [FUNKTIONSTASTEN MENÜ] [ALLE BENUTZERDATEN LADEN] Projektorgehäuse [ALLE BENUTZERDATEN SICHERN] [PROJEKTIONSARTEN]...
Seite 323 Index Vorsichtsmaßnahmen bei der Aufstellung Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport Wartung Websteuerung [WEISS GAIN] Wichtige Hinweise zur Sicherheit Wiederherstellung der Standardeinstellungen [ZOOM] <ZOOM>-Taste Fernbedienung 28, 81 Zubehör DEUTSCH - 323...
Seite 324 Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Panasonic Connect Co., Ltd. Web Site : https://panasonic.net/cns/projector/ © Panasonic Connect Co., Ltd. 2024 W0524JZ0 -PT...
