LED-Anzeigen

Das LED-Anzeigenfeld gibt Aufschluss über wesentliche Betriebszustände und hilft bei
der Aussteuerung von Mikrofon- und Intrumentensignalen.

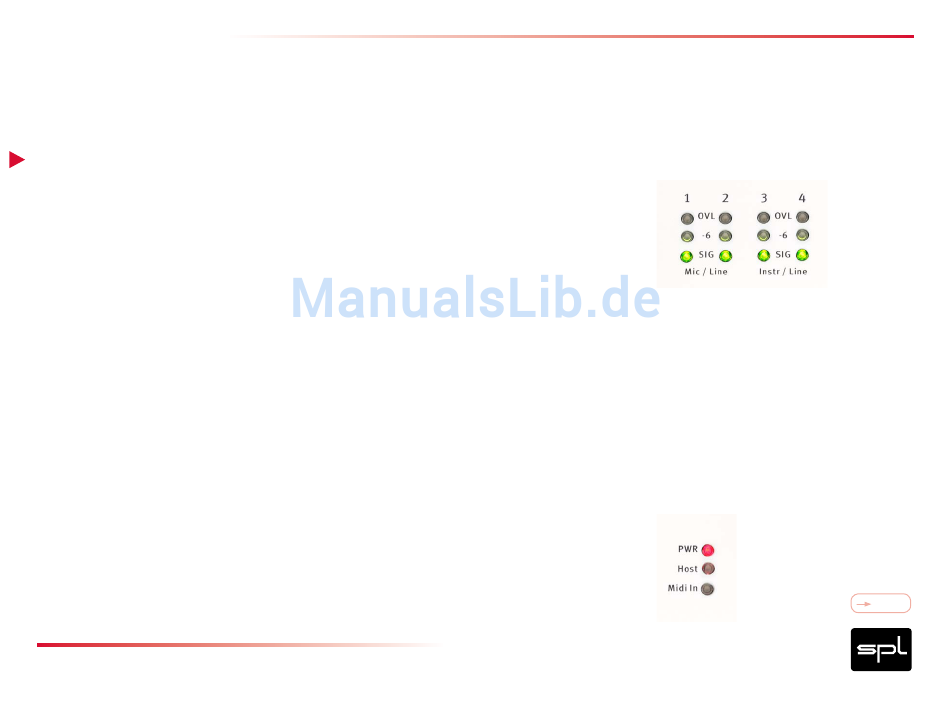

Aussteuerung mit vier LED-Ampeln

Vier LED-Ampeln zeigen die Pegel der vier Aufnahmekanäle an. Jede Ampel ist numme-
riert: 1 und 2 steht für die Mikrofon- und Line-Eingänge 1 und 2, die Ampeln 3 und 4
stehen für die Instrumenten- und Line-Eingänge 3 und 4.
• Die OVL-LEDs leuchten rot und zeigen Übersteuerungen am A/D-Wandler an. Die
OVL-LEDs haben zur Sicherheit eine Haltedauer von etwa einer Sekunde.
• Die -6 (dB FS) LEDs leuchten gelb. Empfohlene Pegel erzeugen wiederkehrendes Auf-
leuchten.
• Die SIG-LEDs leuchten grün und zeigen, dass ein Signal anliegt.

Status-LEDs

• Die PWR-LED (engl. Power) zeigt die Stromversorgung des Geräts an.
• Die Hoast-LED zeigt an, dass ein Host-Computer über die USB-Schnittstelle erkannt
wurde und eine Verbindung hergestellt ist.
• Die Midi In-LED signalisiert einen Datenfluss auf dem MIDI-Eingang.
Crimson
Bedienelemente
OVL ab +15 dBu
-6 ab +9 dBu
SIG ab -20 dBu
