Pegelanhebung RCA- und Mini-J-Quelleneingänge
Der Crimson verfügt über Vorverstärker für die Cinch- und Miniklinken-Eingangssignale.
Consumer-Pegel von der Cinch-Buchse mit -10 dBV werden auf auf den professionellen
Pegel von 0 dBu angehoben. Signale von der Miniklinke werden um 15 dB auf Profipe-
gel verstärkt. Die Aktivierung der Verstärkung ist voreingestellt, damit pegelschwache
Signale direkt mit Signalen, die über professionellen Pegel verfügen, vergleichbar sind.
Möchtest Du die Verstärkung abschalten, z.B. wenn die betreffenden Quellen zu laut
sind, kannst Du das mit DIP-Schaltern auf dem Geräteboden machen.

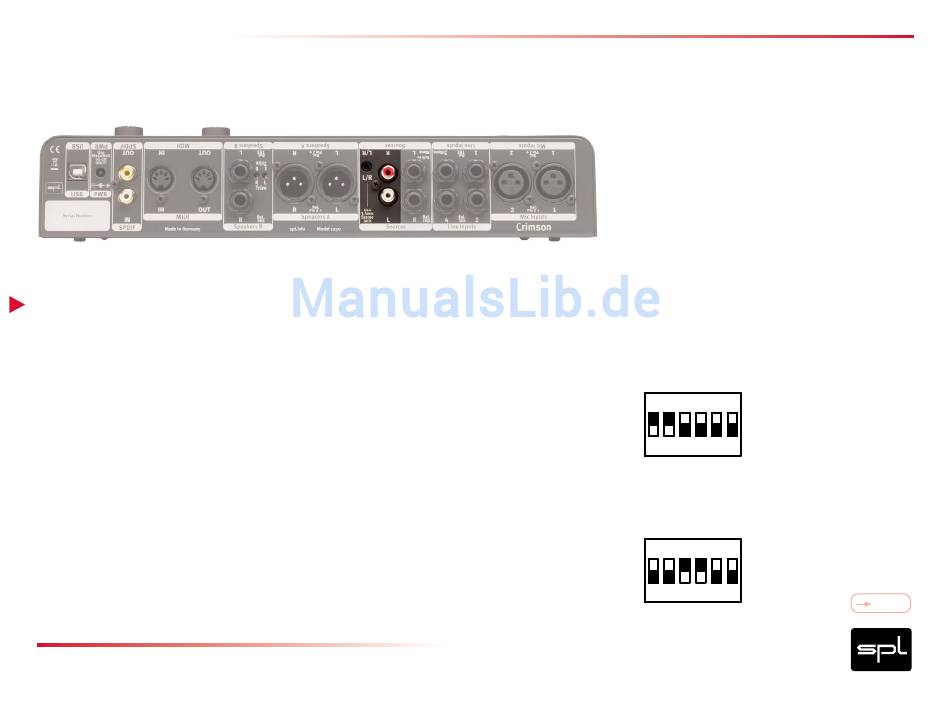

Auf dem Boden findest du sechs DIP-Schalter. Die ersten vier sind jeweils paarweise
den Eingängen zugeordnet:
1. DIP-Schalter 1 und 2 für die Cinch-Buchsen
2. DIP-Schalter 3 und 4 für die Miniklinke
(Schalter stehen bei Aktivierung der Verstärkung in Richtung der Zahlen 1-4)
Crimson
Anschlüsse
Hinweis:
Du möchtest die Verstärkung für die Cinch-
Buchsen abschalten:
DIP-Schalter 1 und 2 nach oben (Richtung ON)
ON
1 2 3 4 5 6
Du möchtest die Verstärkung für die Miniklinke
abschalten:
DIP-Schalter 3 und 4 nach oben (Richtung ON)
ON
1 2 3 4 5 6
