Deutsch

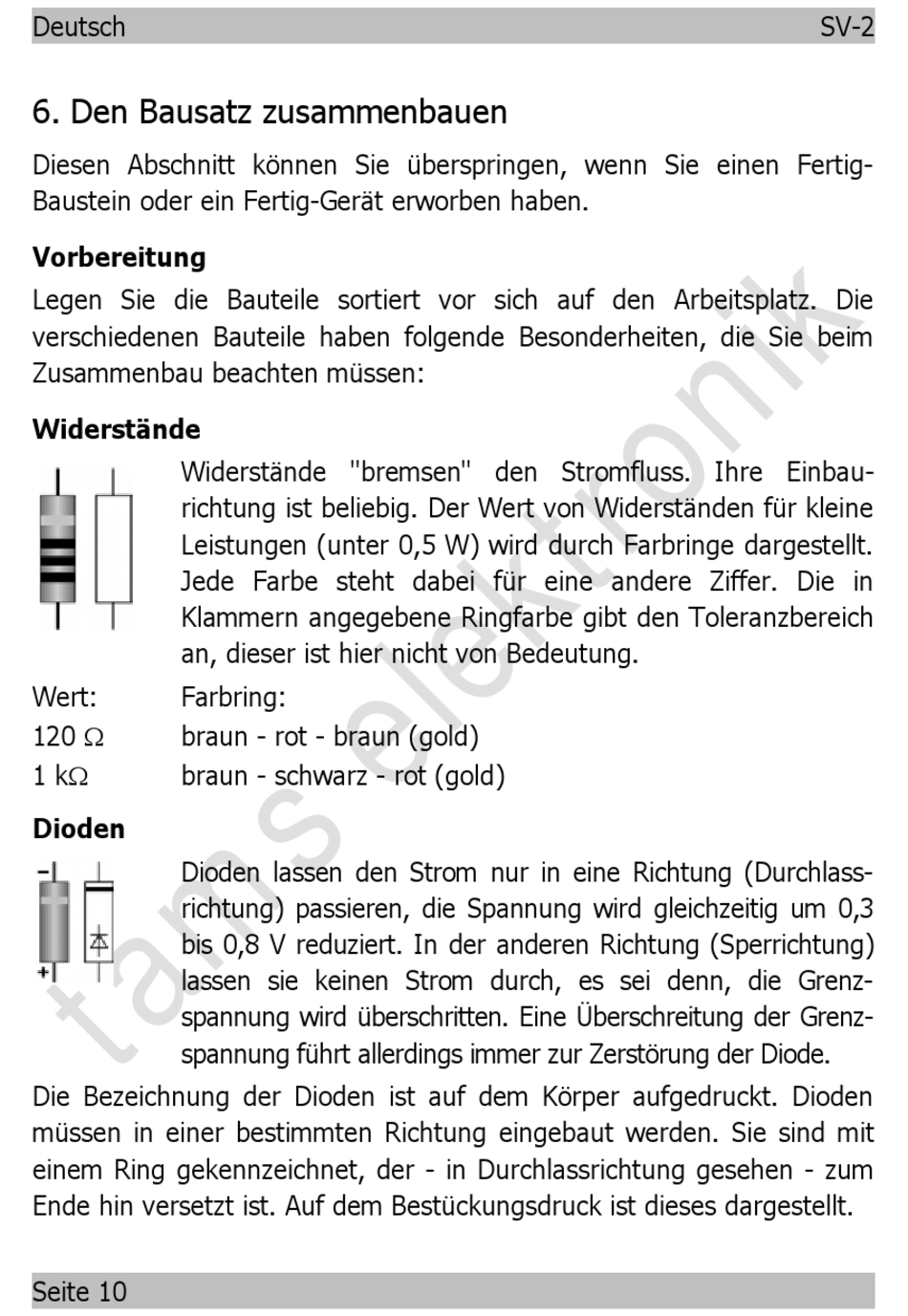

6. Den Bausatz zusammenbauen
Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig-
Baustein oder ein Fertig-Gerät erworben haben.
Vorbereitung
Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die
verschiedenen Bauteile haben folgende Besonderheiten, die Sie beim
Zusammenbau beachten müssen:
Widerstände
Widerstände "bremsen" den Stromfluss. Ihre Einbau-
richtung ist beliebig. Der Wert von Widerständen für kleine
Leistungen (unter 0,5 W) wird durch Farbringe dargestellt.
Jede Farbe steht dabei für eine andere Ziffer. Die in
Klammern angegebene Ringfarbe gibt den Toleranzbereich
an, dieser ist hier nicht von Bedeutung.
Wert:
Farbring:
120
braun - rot - braun (gold)
1 k
braun - schwarz - rot (gold)
Dioden
Dioden lassen den Strom nur in eine Richtung (Durchlass-
richtung) passieren, die Spannung wird gleichzeitig um 0,3
bis 0,8 V reduziert. In der anderen Richtung (Sperrichtung)
lassen sie keinen Strom durch, es sei denn, die Grenz-
spannung wird überschritten. Eine Überschreitung der Grenz-
spannung führt allerdings immer zur Zerstörung der Diode.
Die Bezeichnung der Dioden ist auf dem Körper aufgedruckt. Dioden
müssen in einer bestimmten Richtung eingebaut werden. Sie sind mit
einem Ring gekennzeichnet, der - in Durchlassrichtung gesehen - zum
Ende hin versetzt ist. Auf dem Bestückungsdruck ist dieses dargestellt.
Seite 10
SV-2
