IFM Electronic ASinterface AC5291 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic ASinterface AC5291
Inhaltszusammenfassung für IFM Electronic ASinterface AC5291

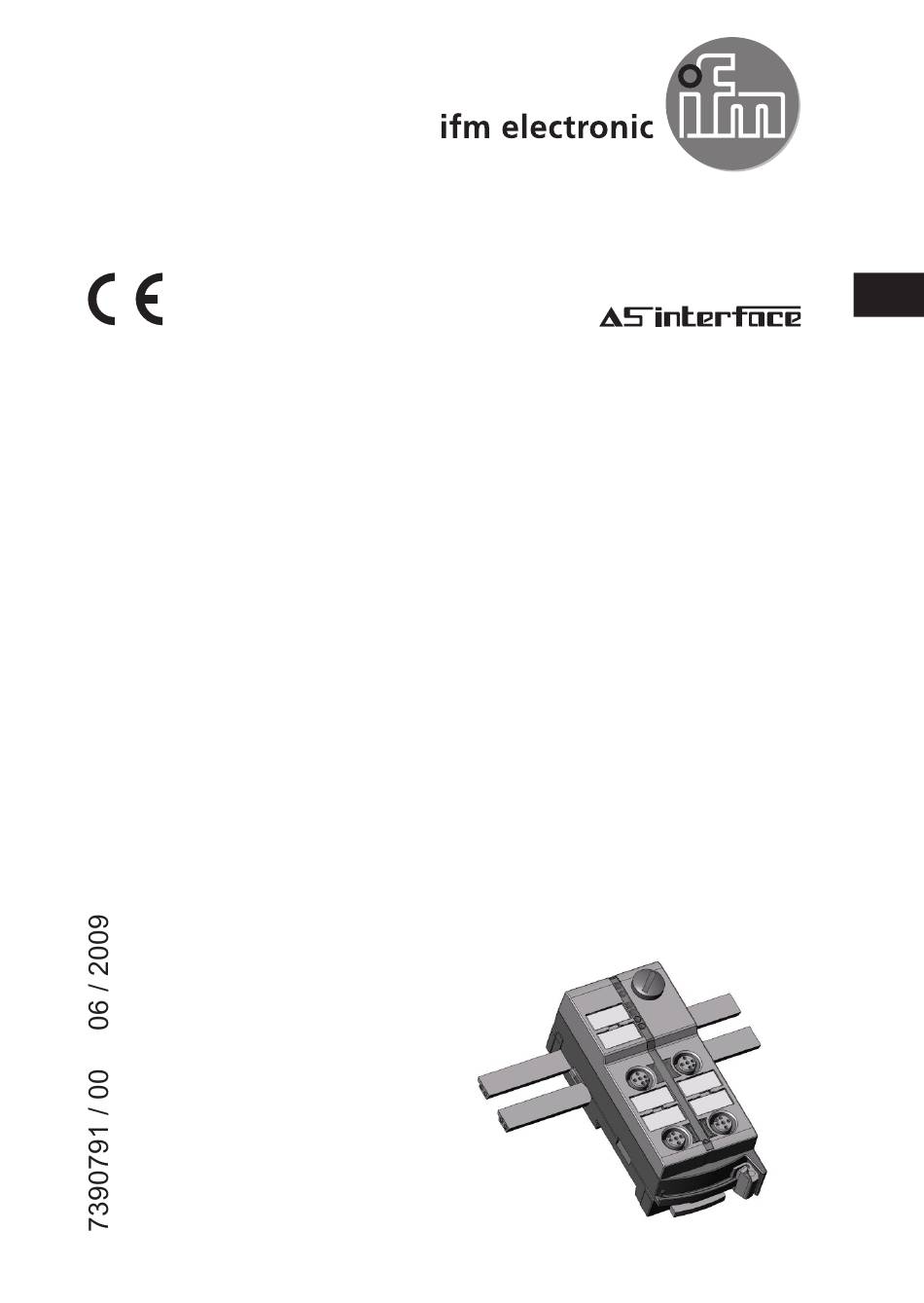

- Seite 1 Bedienungsanleitung ClassicLine Modul AC5291...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 2 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 3 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 5 Adressieren ��������������������������������������������������������������������������������������������������������10 5�1 Adressieren mit dem Adressiergerät AC1144 ����������������������������������������������10 6 Elektrischer Anschluss ��������������������������������������������������������������������������������������� 11 7 Betrieb ��������������������������������������������������������������������������������������������������������������� 11 8 Technische Daten ���������������������������������������������������������������������������������������������� 11... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien� • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�... -
Seite 4: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Adressierschnittstelle LED PWR LED FAULT Beschriftungsfelder LED 1 4 Buchsen M12 Maßzeichnung... -
Seite 5: Montage
Montage Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie die gelben AS-i Flachkabel sorgfältig in die Profilnut ein� Wird der zweite Kabeldurchgang nicht benutzt, muss er mit dem beiliegenden Flachkabeldummy verschlossen werden� Montieren Sie das Oberteil�... - Seite 6 Verriegeln Sie das Gerät� Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
- Seite 7 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
- Seite 8 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelbe Flachkabelführung (Bild D2)�...
- Seite 9 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
-
Seite 10: Adressieren
Adressieren Auslieferungsadresse ist 0� Adressieren mit dem Adressiergerät AC1144 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden� Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1� Generation (Version 2�0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*�... -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Max� Strombelastbarkeit der Piercingkontakte: 4 A Verbinden Sie die Anschlussstecker der Sensoren mit den M12-Buchsen� Nicht benutzte Buchsen mit Verschlusskappen (E73004)*, Adressierbuchse mit beige- legter Verschlusskappe verschließen� Anzugsdrehmoment jeweils 0,6���0,8 Nm� Wird der zweite Kabeldurchgang nicht benutzt, muss er mit dem beilie- genden Flachkabeldummy (E70399) verschlossen werden�...
