10
de | Installation
4
Installation
4.1
Montage des Geräts auf einer Montageschiene
Die Erweiterung kann mit einem Schnappmechanismus auf einer 35‑mm-Standard-
Montageschiene montiert werden. Setzen Sie die Erweiterung dazu in die Oberkante der
Montageschiene [1] ein und drücken Sie das Gerät dann nach unten und hinten, bis es in
die Schiene einrastet [2].

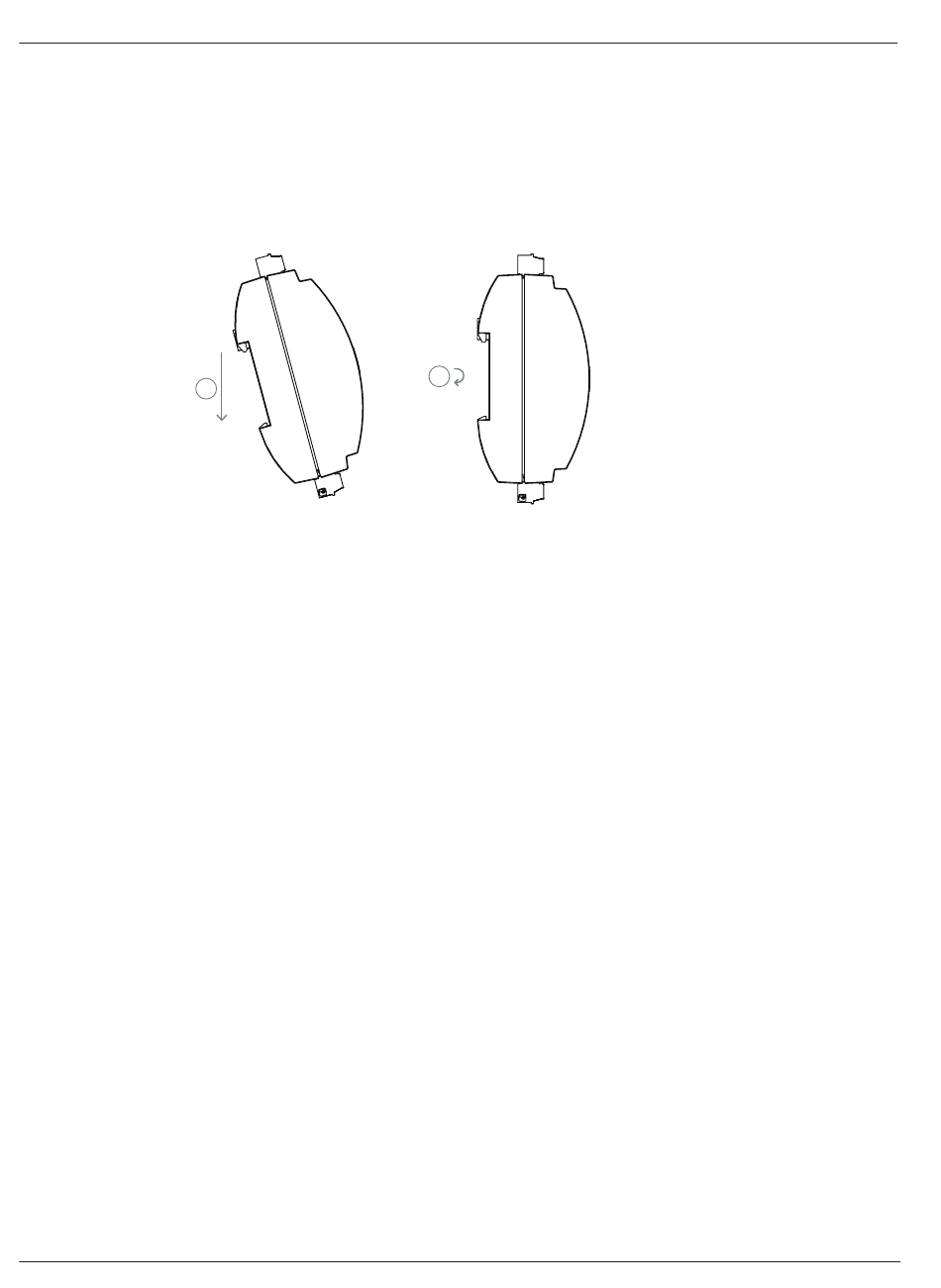

Abbildung 4.1: Montage des AMC2-Geräts auf einer Montageschiene
Informationen zur Installation des Geräts in einem Gehäuse finden Sie im separaten
Bedienungshandbuch des Gehäuses AEC-AMC2-UL01 oder AEC-AMC2-UL02. Halten Sie die
Gehäusetür nach der Installation des Geräts geschlossen.
2024-03 | V02 |
1
2
Installationshandbuch
Erweiterungsplatine 16 Eingänge
Bosch Security Systems B.V.
