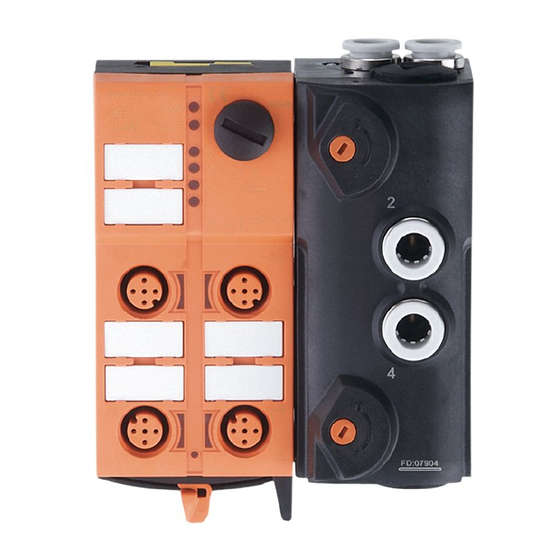

IFM Electronic ASinterface AC5250 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic ASinterface AC5250
Inhaltszusammenfassung für IFM Electronic ASinterface AC5250

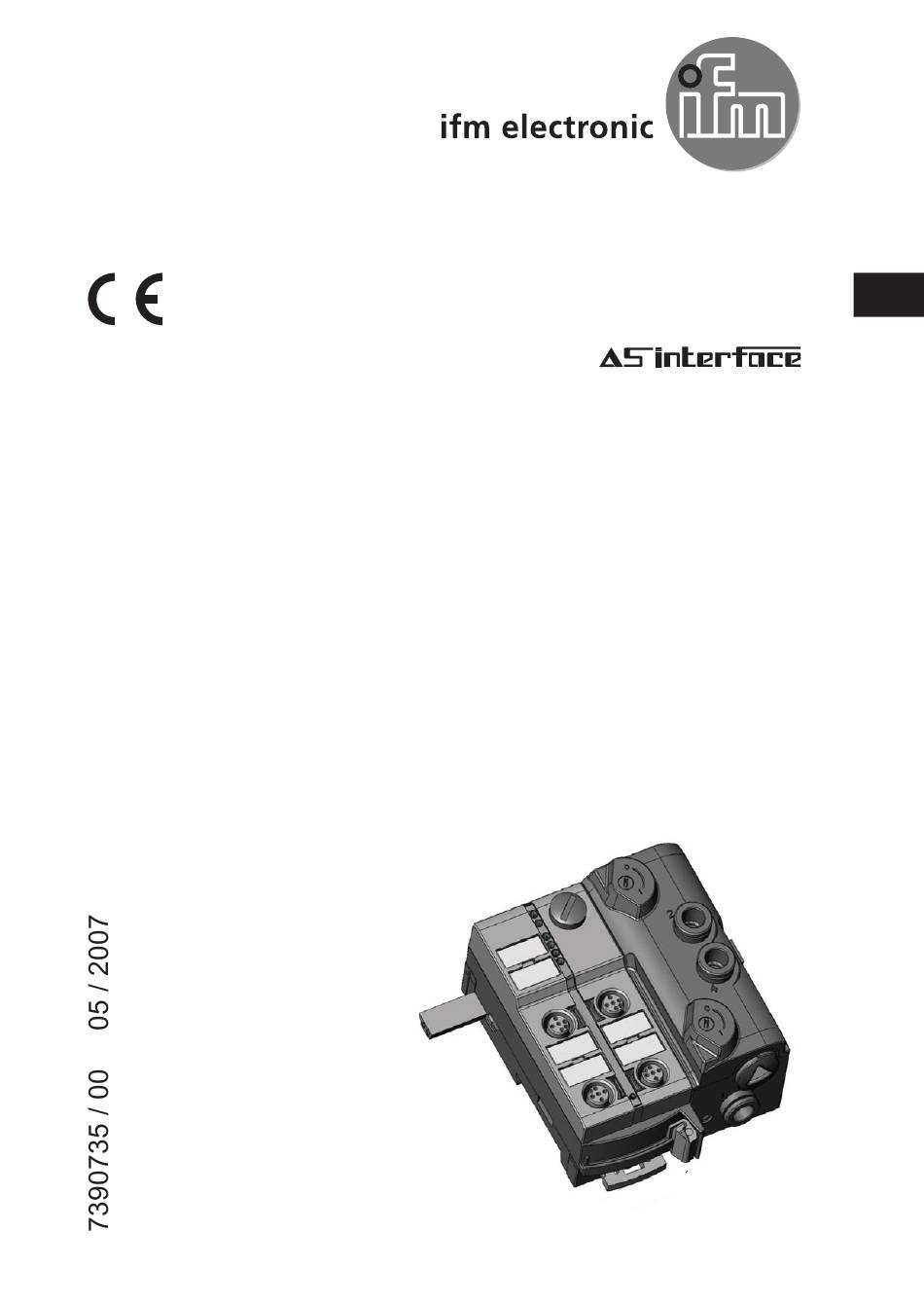

- Seite 1 Bedienungsanleitung AS-i AirBox AC5250...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bestimmungsgemäße Verwendung 3 Bedien- und Anzeigeelemente 4 Montage 5 Adressieren 9 Elektrischer Anschluss 9 Pneumatik 11 Druckluft 11 Abziehen der Schläuche 11 Handbetätigung 11 Spezifikation der Druckluftreinheit 11 Elektromagnetische Verträglichkeit (EMV) 12 Betrieb 13 Instandhaltung / Wartung 14 Technische Daten 14... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 30, abwärtskompatibel • Verbindung mit Pneumatik-System über Schlauchsteckverbinder, außenkali- briert nach CETOP-Norm RP 54 P • Betriebsdruckbereich 38 bar Der Betrieb außerhalb des angegebenen Betriebsdruckbereiches oder die Ver- wendung falsch aufbereiteter Druckluft kann zu dauerhaften Undichtigkeiten oder irreparablen Beschädigungen der pneumatischen Bauelemente und zu Fehlfunk- tionen führen... -
Seite 4: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente � � � � � � � �� � � � � � � � � � � �� � �� Adressierschnittstelle Abluft [3,5] Handbetätigung Arbeitsanschluss [2] Arbeitsanschluss [4] Handbetätigung Druckluft [1] Ver-/Entriegelung 2 Buchsen M12 Beschriftungsfelder LEDs Teil ohne Funktion Nicht öffnen, nicht betätigen Zerstörungsgefahr Teil ohne Funktion Nicht öffnen, nicht betätigen Zerstörungsgefahr... -
Seite 5: Montage
Montage Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein Montieren Sie das Oberteil Verriegeln Sie das Gerät... - Seite 6 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Position 1, 2 oder 3 aus A = Auslieferungszustand...
- Seite 7 Einstellungen am Oberteil Stellen Sie dann am Oberteil die gewählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)...
- Seite 8 Verwenden Sie ein Werkzeug, z B einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2) Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z B Schrauben- dreher)...
-
Seite 9: Adressieren
Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca 15 cm betragen Adressieren Auslieferungsadresse ist 0 Adressieren mit dem Adressiergerät AC1144 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden Elektrischer Anschluss Verbinden Sie die Anschlussstecker der Sensoren mit den M12-Buchsen Nicht benutzte Buchsen mit Verschlusskappen (E73004)*, Adressierbuchse... - Seite 10 Um die Schutzart IP 7 zu gewährleisten, müssen Sie außerdem • die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet • die Abluft über den Schlauchanschluss ableiten *optional zu bestellen Wird die AirBox mit Schalldämpfer betrieben, beträgt die Schutzart IP 5 AC5250 2 Eingänge / 1 pneumatischer Ausgang als Wechsler...
-
Seite 11: Pneumatik
Pneumatik Schaltbild Pneumatik 1x 5/2-Wege Ventil � � � � � Druckluft Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen Schalten Sie die Anlage druckfrei Verbinden Sie die An- schlüsse für Druckluftzufuhr 1, die Arbeitsanschlüsse 2 und 4 und gegebenenfalls die Abluft 3 und 5 mit dem pneumatischen System Schneiden Sie den Anschluss- schlauch gerade ab und schieben Sie ihn in die Steckverbindung Abziehen der Schläuche... -
Seite 12: Elektromagnetische Verträglichkeit (Emv)
Die AirBoxen sind für ungeölte Druckluft der Reinheitsklassen -3-1 und für geölte Druckluft der Reinheitsklassen -3-4 geeignet Bedeutung: Feste Verunreinigungen laut Klasse : Max Teilchengröße 5 µm, max Teil- chendichte 5 mg / m Maximaler Wassergehalt laut Klasse 3: Drucktaupunkt -20 °C Maximaler Gesamtölgehalt laut Klasse 1: bei ungeölter Druckluft 0,01 mg / m Maximaler Gesamtölgehalt laut Klasse 4: bei geölter Druckluft <... -
Seite 13: Betrieb
Werden diese Entladungen nicht vermieden, besteht die Gefahr von: • Verletzung / Beeinträchtigung des Bedien- und Wartungspersonals • Funkenbildung • Schädigung der AirBox • Schädigung der elektrotechnischen Ausrüstung Betrieb Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen Prüfen Sie, ob das Gerät sicher funktioniert Anzeige durch LEDs: �... -
Seite 14: Instandhaltung / Wartung
Wichtige Hinweise zur LED 1 • LED 1 gelb: Zeigt ausschließlich den logischen Zustand der SPS-Ausgänge an Der pneumatische Schaltzustand entspricht nicht zwingend dem angezeigten Zustand der LED 1 Der pneumatische Schaltzustand wird am Gerät nicht angezeigt Instandhaltung / Wartung Es dürfen keine Änderungen am Gerät vorgenommen werden;...
