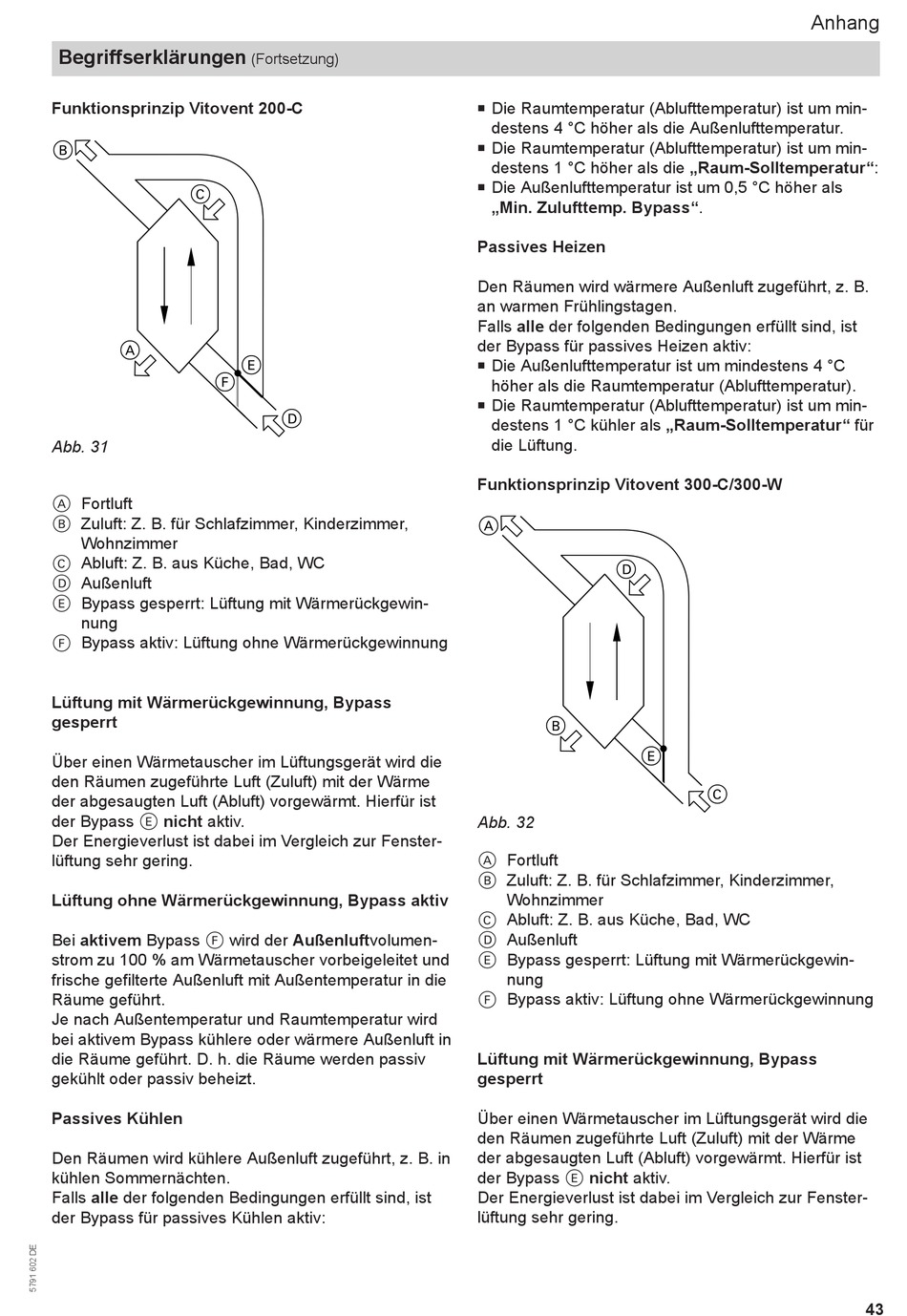

Viessmann Typ LB1 Bedienungsanleitung Seite 43

Begriffserklärungen
Funktionsprinzip Vitovent 200-C
B
C
A
F
Abb. 31
Fortluft
A
Zuluft: Z. B. für Schlafzimmer, Kinderzimmer,
B
Wohnzimmer
Abluft: Z. B. aus Küche, Bad, WC
C
Außenluft
D
Bypass gesperrt: Lüftung mit Wärmerückgewin-
E
nung
Bypass aktiv: Lüftung ohne Wärmerückgewinnung
F
Lüftung mit Wärmerückgewinnung, Bypass
gesperrt
Über einen Wärmetauscher im Lüftungsgerät wird die
den Räumen zugeführte Luft (Zuluft) mit der Wärme
der abgesaugten Luft (Abluft) vorgewärmt. Hierfür ist
der Bypass nicht aktiv.
E
Der Energieverlust ist dabei im Vergleich zur Fenster-
lüftung sehr gering.
Lüftung ohne Wärmerückgewinnung, Bypass aktiv
Bei aktivem Bypass
F
strom zu 100 % am Wärmetauscher vorbeigeleitet und
frische gefilterte Außenluft mit Außentemperatur in die
Räume geführt.
Je nach Außentemperatur und Raumtemperatur wird
bei aktivem Bypass kühlere oder wärmere Außenluft in
die Räume geführt. D. h. die Räume werden passiv
gekühlt oder passiv beheizt.
Passives Kühlen
Den Räumen wird kühlere Außenluft zugeführt, z. B. in
kühlen Sommernächten.
Falls alle der folgenden Bedingungen erfüllt sind, ist
der Bypass für passives Kühlen aktiv:
(Fortsetzung)
E
D
wird der Außenluftvolumen-
■ Die Raumtemperatur (Ablufttemperatur) ist um min-
destens 4 °C höher als die Außenlufttemperatur.
Die Raumtemperatur (Ablufttemperatur) ist um min-
■
destens 1 °C höher als die „Raum-Solltemperatur":
■ Die Außenlufttemperatur ist um 0,5 °C höher als
„Min. Zulufttemp. Bypass".
Passives Heizen
Den Räumen wird wärmere Außenluft zugeführt, z. B.
an warmen Frühlingstagen.
Falls alle der folgenden Bedingungen erfüllt sind, ist
der Bypass für passives Heizen aktiv:
Die Außenlufttemperatur ist um mindestens 4 °C
■
höher als die Raumtemperatur (Ablufttemperatur).
■ Die Raumtemperatur (Ablufttemperatur) ist um min-
destens 1 °C kühler als „Raum-Solltemperatur" für
die Lüftung.
Funktionsprinzip Vitovent 300-C/300-W
A
D
B
E
Abb. 32
Fortluft
A
Zuluft: Z. B. für Schlafzimmer, Kinderzimmer,
B
Wohnzimmer
Abluft: Z. B. aus Küche, Bad, WC
C
Außenluft
D
Bypass gesperrt: Lüftung mit Wärmerückgewin-
E
nung
Bypass aktiv: Lüftung ohne Wärmerückgewinnung
F
Lüftung mit Wärmerückgewinnung, Bypass
gesperrt
Über einen Wärmetauscher im Lüftungsgerät wird die
den Räumen zugeführte Luft (Zuluft) mit der Wärme
der abgesaugten Luft (Abluft) vorgewärmt. Hierfür ist
der Bypass nicht aktiv.
E
Der Energieverlust ist dabei im Vergleich zur Fenster-
lüftung sehr gering.
Anhang
C
