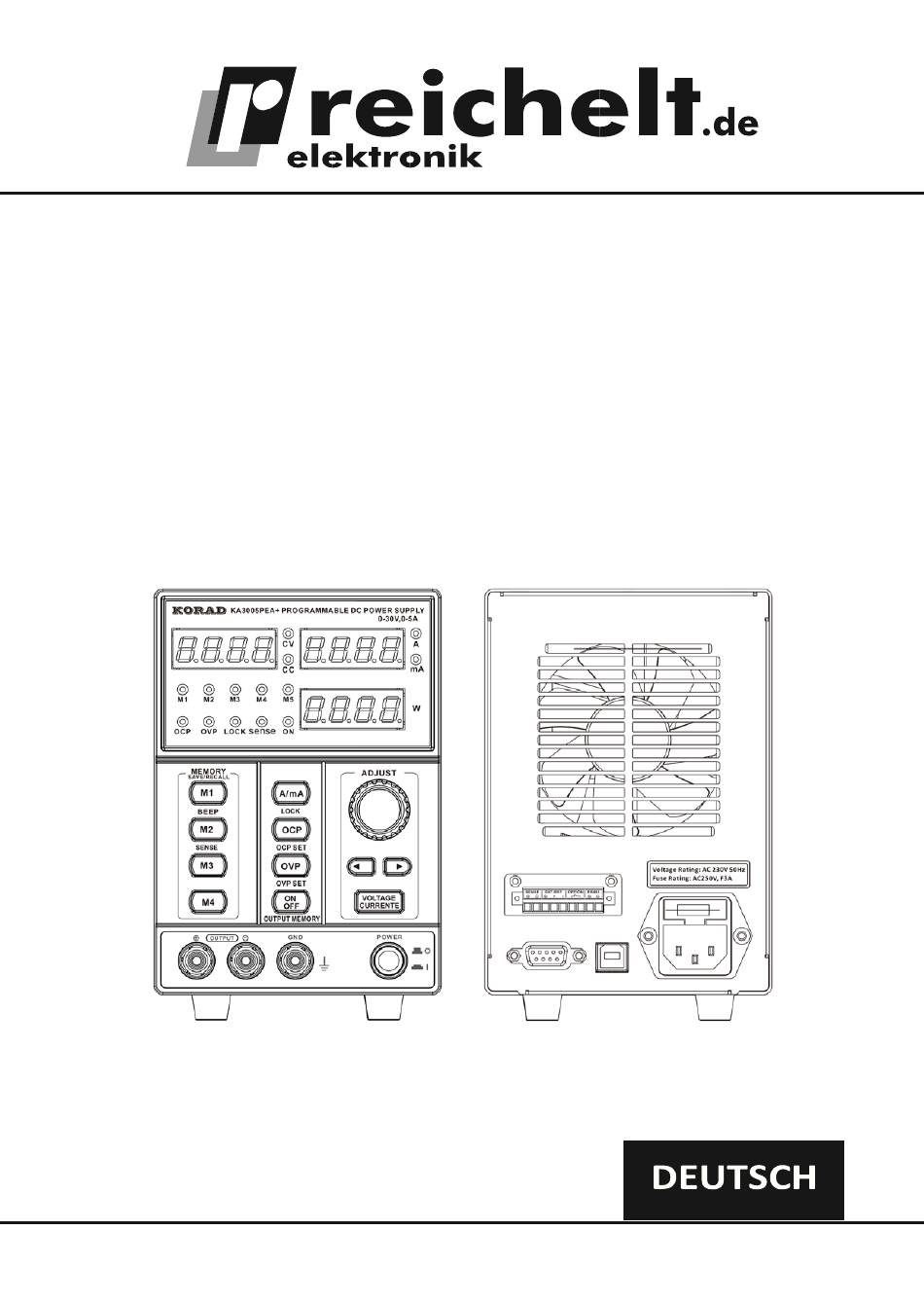

- Seite 1 DC-Stromversorgung KA3005DS – Benutzerhandbuch –...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Model
1. Modelle KA3003DS, KA3003DE, KA3003DEA, KA3003PS, KA3003PE, КА3003РЕА, КА3003PE+, KA3003PEA+ KA3005DS, KA3005DE, KA3005DEA, KA3005PS, KA3005PE, KA3005PEA, KA3005PE+, KA3003PEA+ KA6005DS, KA6005DE, KA6005DEA, KA6005PS, KA6005PE, KA6005PEA, KA6005PE+, KA3003PEA+ KA3010DS, KA3010DE, KA3010DEA, KA3010PS, KA3010PE, KA3010PEA, KA3010PE+, KA3003PEA+ KA6002DS, KA6002DE, KA6002DEA, KA6002PS, KA6002PE, KA6002PEA, KA6002PE+, KA3003PEA+ KA6003DS, KA6003DE, KA6003DEA, KA6003PS, KA6003PE, KA6003PEA, KA6003РЕ+, KA3003PEA+... -
Seite 4: Sicherung
110 V / 120 V 220 V / 230 V KA3003DS/KA3003DE/KA3003DEA T4 A/250 V (20×5 mm) T2 A/250 V (20×5 mm) KA3005DS/KA3005DE/KA3005DEA T4 A/ 250 V (20×5 mm) T2 A/250 V (20×5 mm) KA3003PS /KA3003PE/KA3003PEA/КА3003PEA+ T4 A/250 V (20×5 mm) T2 A/250 V (20×5 mm) -
Seite 5: Hauptmerkmale
KA3010DS 4-stellig 4-stellig 10 mV/1 mA 1 mA und Nein Nein Nein KA6005DS 0,1 mA KA3010DE 4-stellig 4-stellig 10 mV/1 mA 1 mA und Externer Schalter und Nein Nein KA6005DE 0,1mA Spannungskompensation KA3010DEA 4-stellig 4-stellig 10 mV/1 mA 1 mA und Externer Schalter und Nein KA6005DEA... -
Seite 6: Frontplattenübersicht
Frontplattenübersicht Spannungsanzeige Aktueller Wert Speicheranzeige einstellen Anzeige des Leistungswertes Überstromschutz Ausgangs-Ein/Aus-Anzeige Überspannungsschutz Fernspannungskompensation Tasten zum Speichern und Abrufen von M1-M4 Schnellverstellknopf für Taste für die Fernspannungskompensa- Spannung und Strom tion (nur bei einigen Modellen) Tasten zur Grob- und Überstromschutz Feineinstellung des Überspannungsschutz Spannungsstroms Spannungs-/Stromauswahl... -
Seite 7: Kurze Einführung In Die Bedienfeld-Bedienung
LOCK, diese Anzeige leuchtet, um anzuzeigen, dass die Tastatur gesperrt ist. M1 - M5, Speicher-/Abrufanzeigen Kurze einführung in die bedienfeld-bedienung SPEICHER SPEICHERN/ ABRUFEN Drücken Sie diese Taste, um die Bedienfeldeinstellungen Drücken, um A und mA umzuschalten zu speichern oder abzurufen. Halten Sie eine Sekunde lang gedrückt, um Halten Sie eine Sekunde lang gedrückt, um den Signalton die Frontplatte zu sperren/entriegeln... -
Seite 8: Betrieb
Verdrahtungsplan der Analogschnittstelle (nur für einige Modelle) Betrieb Schließen Sie das Netzkabel an und wählen Sie die entsprechende Wechselspannung gemäß dem Etikett auf der Rückseite aus. Schließen Sie dann das Netzkabel an die Buchse auf der Rückseite an. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Das Display initialisiert sich und zeigt das Modell der Maschine und die Einstellungsebene an, die von der letzten Verwendung abgerufen wurde. -
Seite 9: Einstellung Des Funktionsmenüs
dann blinkt der Spannungseinstellungswert. Zu diesem Zeitpunkt können Sie den Spannungseinstellungswert anpassen, indem Sie den Einstellknopf drehen. Drücken Sie dann erneut die Spannungs-/Stromtaste, um den aktuellen Einstellwert zu ändern, und passen Sie dann den aktuellen Einstellwert durch Drehen des Knopfes an. Die eingestellte Blinkzeit beträgt etwa 8 Sekunden. -
Seite 10: Funktionsbeschreibungen Der Seriennummer
Funktionsbeschreibungen der Seriennummer: 1. Externe Schaltersteuerung – Drehen Sie den Knopf, um die Einstellung zu ändern. Der Parameter ON zeigt die Aktivierung des externen Ausgangsschalters an, während OFF das Ausschalten des externen Steuerschalters anzeigt. 2. Einstellung der Anschlussklemmenkompensation – drehen Sie den Knopf, um die Parametereinstellung zu ändern. -
Seite 11: Fernbedienung
Ö: Low-Endian 1: High-Endian 2: Low-Endian-Datenaustauschmodus 3: High-Endian-Datenaustauschmodus Fernbedienung Alle Modelle können über die Schnittstellen USB/RS232 auf der Rückseite des Geräts an einen Computer angeschlossen und über die Fernbedienung gesteuert werden. COM-Einstellung Richten Sie den COM-Port im Computer gemäß der folgenden Liste ein: •... - Seite 12 Modell KA3003DS/ KA3005DS/ KA6002DS/ KA6003DS/ KA3010DS/ KA6005DS/ KA3003DE/ KA3005DE/ KA6002DE/ KA6003DE/ KA3010DE/ KA6005DE/ KA3003DEA/ KA3005DEA/ KA6002DEA/ KA6003DEA/ KA3010DEA/ KA6005DEA/ KA3003PS/ KA3005PS/ KA6002PS/ KA6003PS/ KA3010PS/ KA6005PS/ КА3003PE/ KA3005PE/ KA6002PEI KA6003PE/ KA3010PE/ KA6005PE/ КА3003PEA/ KA3005PEA/ KA6002PEA/ KA6003PEA/ KA3010EA/ KA6005PEA/ КА3003PEA+ KA3005PEA+ KA6002PEA+...
-
Seite 13: Größe Und Gewicht
Gewicht KA3003DS / KA3003DE / KA3003DEA / KA3003PS 262*110*160mm 3,7 kg / KA3003PE / KA3003РЕА / KA3003PEA+ KA3005DS / KA3005DE / KA3005DEA / KA3005PS 262*110*160mm 4,3 kg / KA3005PE / KA3005PEA / KA3005PEA+ KA6002DS / KA6002DE / KA6002DEA / KA6002PS... - Seite 14 3. VSET<X>: <NR2> Beschreibung: Legt die Ausgangsspannung fest. Beispiel: VSET1:20,50 Stellt die Spannung von CH1 auf 20,50 V ein 4. VSET<X>? Beschreibung: Gibt die Ausgangsspannungseinstellung zurück. Beispiel: VSET1? Gibt die Spannungseinstellung von CH1 zurück. 5. IOUT <X>? Beschreibung: Gibt den tatsächlichen Ausgangsstrom zurück. Beispiel: IOUT1? Gibt den Ausgangsstrom von CH1 zurück 6.
-
Seite 15: Modbus-Protokoll
12. SAV<NR1> Beschreibung: Speichert die Bedienfeldeinstellung. NR1 1-5: Speichernummer 1 bis 5 Beispiel: SAV1 Speichert die in Speichernummer 1 gespeicherte Bedienfeldeinstellung 13. OCP<Boolean> Beschreibung: Speichert die Bedienfeldeinstellung. Boolescher Wert: 0 AUS, 1 EIN Beispiel: OCP1 Schaltet das OCP ein 14. OVP<Boolean> Beschreibung: Schaltet den OVP ein. - Seite 16 0001H FF00H Funktion: Gerätestatus einstellen Adresse: 0001H-ON/OFF gibt den Ausgang an 0004H-Signalton 0005H-zeigt die Sperre an 0006H-OVP ON/OFF 0007H-OCP ON/OFF 0008H- zeigt den AUTO-Mo- dus an 000AH-SENSE externe Kompensation 000CH-ON/OFF externer Schalter Inhalt einstellen: FF00H-Ein- schalten 0000H-Ausschalten 0000H N-16bit Funktion: Lesen der Spannungs- und Stromwerte des Geräts Adresse: 0000H-0001H...
-
Seite 17: Eu-Konformitätserklärung
11. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: KA3005DS allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach- folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Inverkehrbringer.
