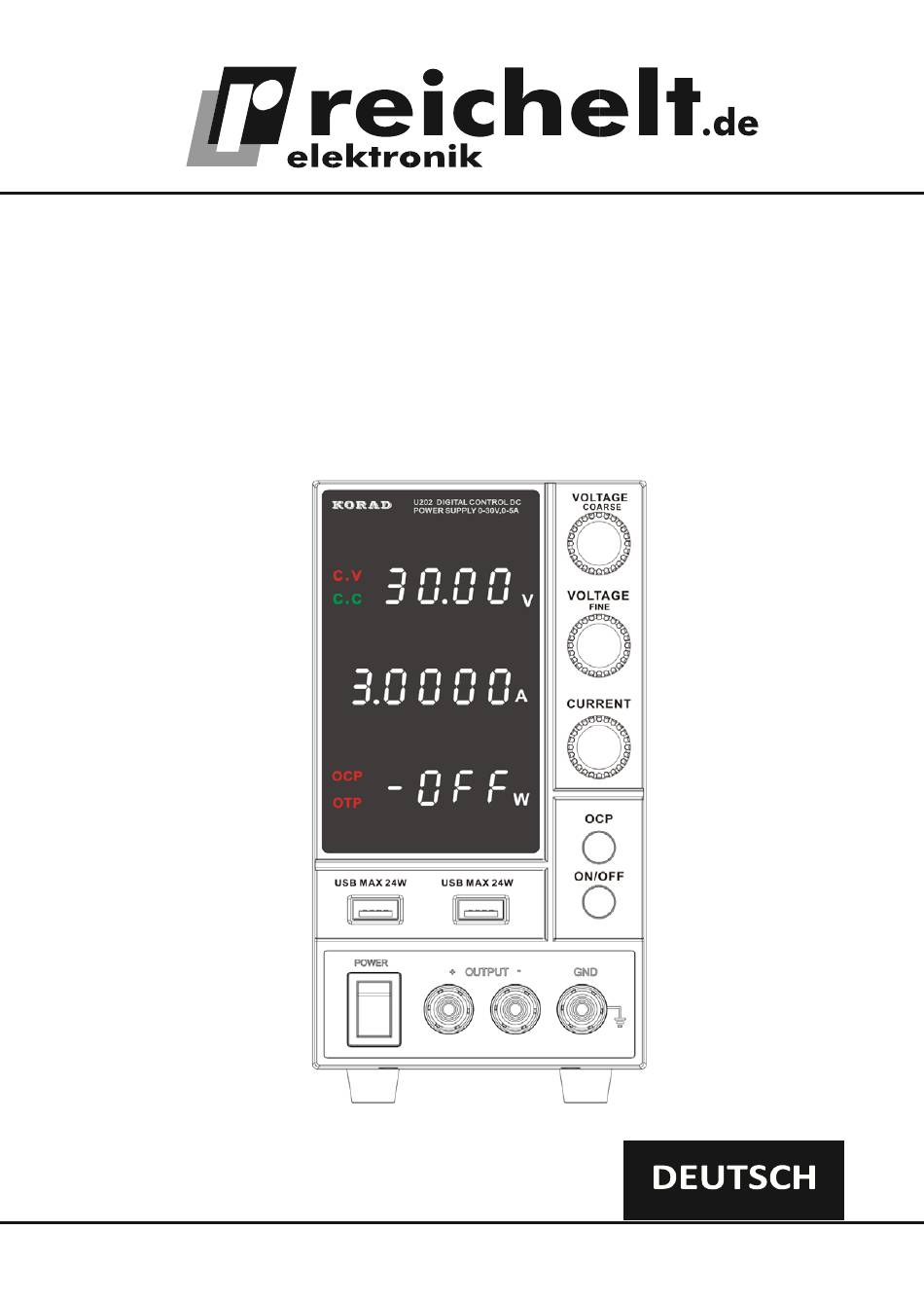

- Seite 1 Digital gesteuertes und geregeltes DC-Netzteil der Serie U200 – Benutzerhandbuch –...
- Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 07/2024 reichelt elektronik GmbH, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
- Seite 3 1. Einführung Die KORAD U200-Serie beinhaltet hochwertige Labornetzgeräte für den Konstantspannungs- und Konstantstrombetrieb. Die Geräte verfügen über eine fein einstellbare Strom- und Spannungseinstellung, getrennte Anzeigen für Ausgangsstrom-/Ausgangsspannung sowie Schutzeinrichtungen gegen Überspannung und Überstrom. Die Geräte sind unerlässlich zum Entwickeln, Testen und Reparieren von Geräten und elektronischen Schaltungen. Die Geräte sind ausgelegt für Werkstätten, die Elektroindustrie und für die Abteilungen Forschung &...
- Seite 4 · Berühren und bedienen Sie das Gerät nicht mit feuchten Händen. · Vor dem Ersatz von defekten Sicherungen stets zuerst den Auslösegrund beseitigen! Niemals andere Sicherungen als vorgeschrieben verwenden! · Gerät nur an einer Steckdose mit Schutzleiter betreiben! · Sorgen Sie immer für ausreichende Belüftung, decken Sie niemals die Belüftungsöffnungen ab! ·...
- Seite 5 6. Beschreibung der Rückseite Schalter für Wechselstrom 110 V/220 V Steckdose für Wechselstrom Position der Sicherung 7. Einstellung der Spannung Spannung grob Drehen Sie diesen Knopf, um eine Grobeinstellung der Spannung vorzunehmen. Der Stufeneinstellwert beträgt 1 V oder 10 V. Durch Drücken dieser Taste können Sie die Einstellziffer auswählen.
- Seite 6 9. Überstromschutzfunktion Einstellung des OCP-Schutzwerts: Halten Sie die Taste OCP 1,5 Sekunden lang gedrückt, und die OCP-Anzeige beginnt zu blinken, ebenso wie der aktuelle Anzeigewert. Stellen Sie zu diesem Zeitpunkt mit dem Stromregler den gewünschten Überstromschutzwert ein. Halten Sie die Taste OCP dann erneut 1,5 Sekunden lang gedrückt, um den Einstellwert zu speichern und die Einstellung zu beenden.
- Seite 7 Modelle U202 U203 U205 U206 Spannung 0-30V 0-30V 0-60V 0-60V Strom 0-5A 0-10A 0-3A 0-5A Lastregelung Spannung ≤0,01%+2mV ≤0,01%+2mV ≤0,01%+2mV ≤0,01%+2mV Strom ≤0,1%+2mA ≤0,1%+5mA ≤0,1%+2mA ≤0,1%+3mA Leitungsregelung Spannung ≤0,01%+3mV ≤0,01%+3mV ≤0,01%+3mV ≤0,01%+3mV Strom ≤0,1%+3mA ≤0,1%+5mA ≤0,1%+3mA ≤0,1%+3mA Setup-Auflösung Spannung 10mV 10mV 10mV 10mV...
- Seite 8 13. Wartung, Lagerung und Pflege · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht zu stark auf die Frontplatte drücken! Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein.
- Seite 9 15. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: KORAD U202, KORAD U203, KORAD U205, KORAD U206 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach-folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht.
