Webasto Thermo Top Evo Einbaudokumentation Seite 48

Mitsubishi ASX
2
K2
3
Ident.-Nr.: 1316518L
1 2
4 3
1
K2
1
2
Stand: 29.07.2016

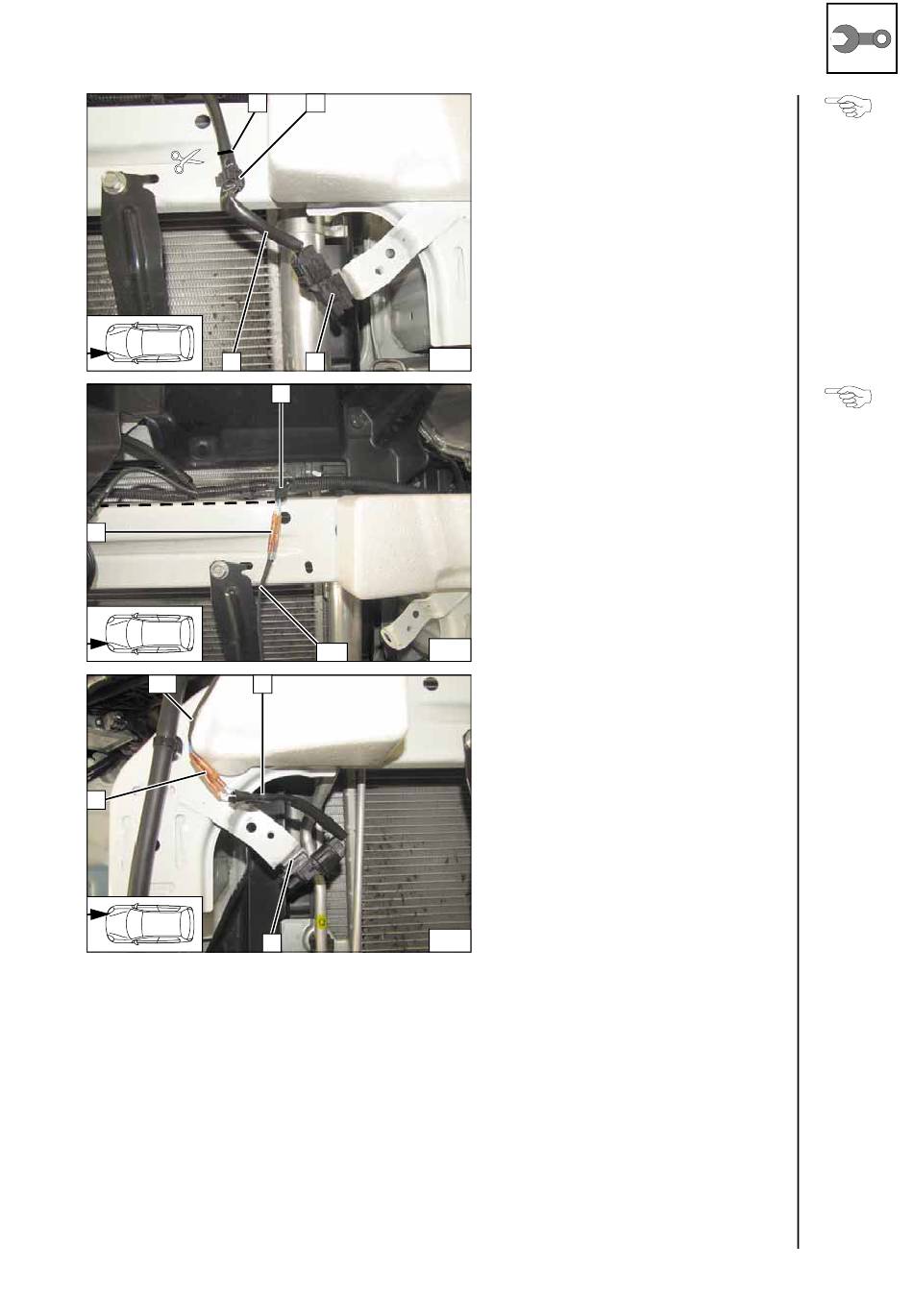

Temperaturfühler versetzen
1 Trennstelle
2 Clip ausbauen und entsorgen
3 Halteclip Temperaturfühler herauslö-
sen
4 Abschnitt Kabelbaum Temperatur-
fühler (wird wieder verwendet)
136
Abschnitt Kabelbaum Dosierpumpe K2
und Kabelbaum Temperaturfühler 1 mit
Stoßverbindern 2 verbinden.
Abschnitt Kabelbaum Dosierpumpe K2
entlang der Markierung zur rechten Fzg.-
Seite verlegen!
2 Stoßverbinder [2x], sind zu crimpen
und zu schrumpfen
137
1 Abschnitt Kabelbaum Temperatur-
fühler
2 Halteclip Temperaturfühler, vor-
handene Bohrung
3 Stoßverbinder [2x], sind zu crimpen
und zu schrumpfen
K2 Abschnitt Kabelbaum Dosierpumpe
138
© Webasto Thermo & Comfort SE
Kabel-
baum
trennen
Kabel-
baum ver-
legen
Temperatur-
fühler
einsetzen
48
