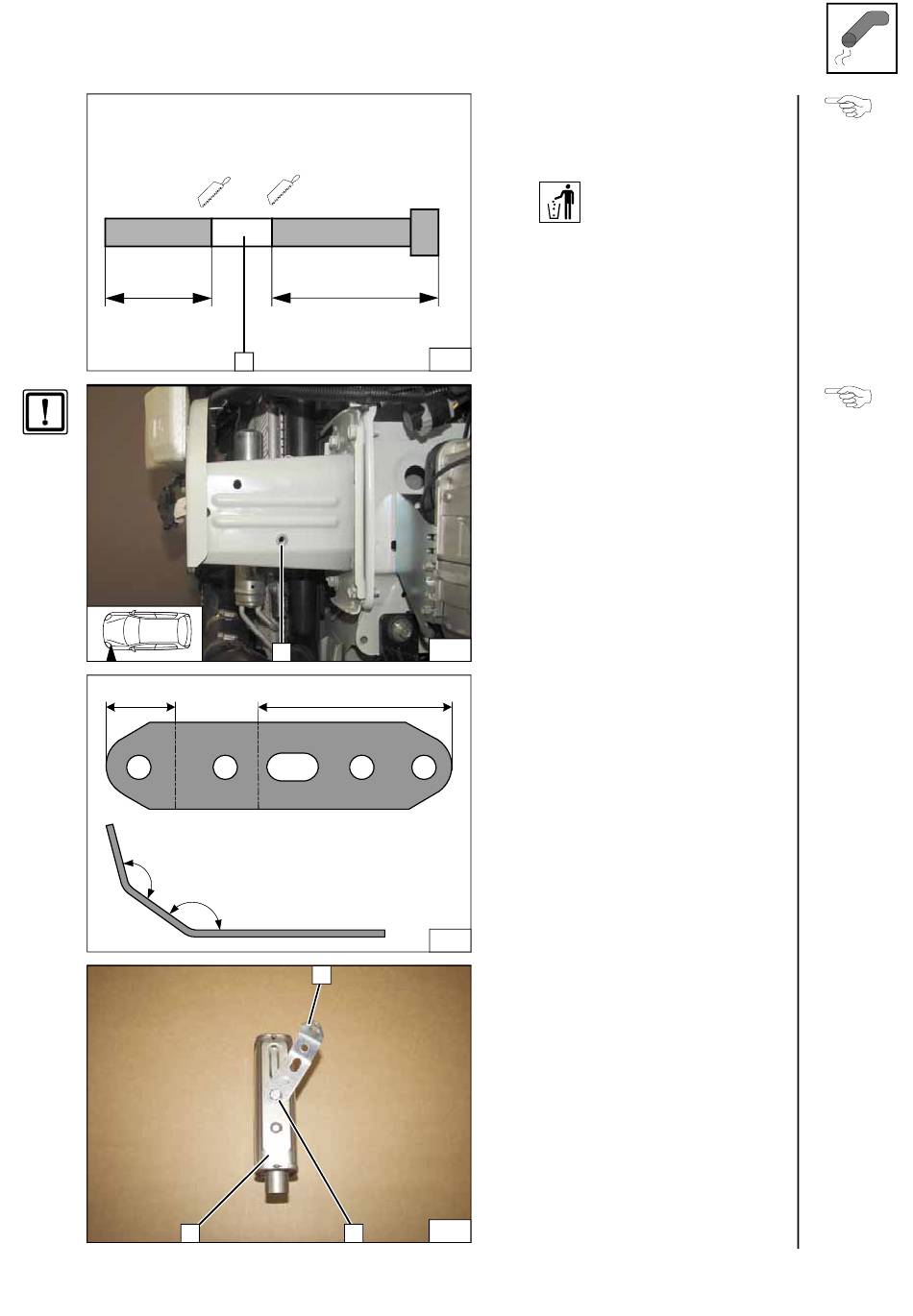

Webasto Thermo Top Evo Einbaudokumentation Seite 46

Mitsubishi ASX
a1
20
140°
3
Ident.-Nr.: 1316518L
a2
X
1
56
145°
1
2
Stand: 29.07.2016
Abgas
a1 = 360
a2 = 440
X =
128
Vorhandene Bohrung an Position 1 auf
Ø 9,1 aufbohren!
1 Einnietmutter
129
130
1 Lochband
2 Schraube M6x16, Federring
3 Schalldämpfer
131
© Webasto Thermo & Comfort SE
Abgas-
leitung vor-
bereiten
Einniet-
mutter ein-
ziehen
Lochband
abwinkeln
Schall-
dämpfer
vormontie-
ren
46
