Webasto Thermo Top Evo Einbaudokumentation Seite 38

Mitsubishi ASX
Kühlmittelkreislauf Diesel SG 1.8 / AG 2.2
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen!
Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie-
ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das
Heizgerät mit Kühlmittel zu befüllen!

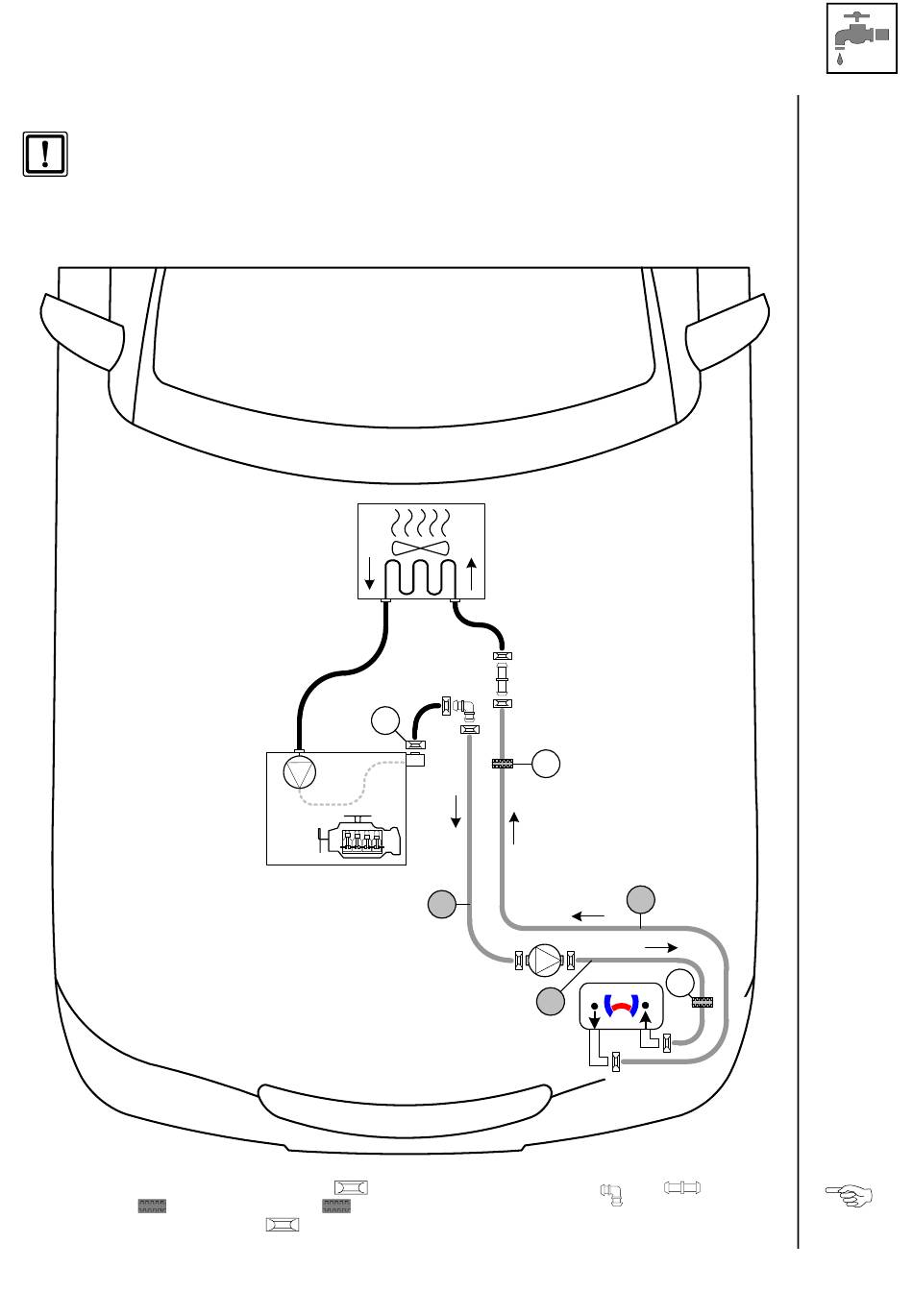

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle nicht bezeichneten Federbandschellen
1 = Profilgummi sw! 2 = Profilgummi
3 = Fzg.eigene Federbandschelle
Ident.-Nr.: 1316518L
3
A
= Ø 25! Alle Verbindungsrohre
sw (nur bei Automatikgetriebe)!
!
Stand: 29.07.2016
2
C
1
B
und = Ø 18x18!
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
38
