Webasto Thermo Top Evo Einbaudokumentation Seite 23

Mitsubishi ASX
2
1
Ident.-Nr.: 1316518L
1 2
1
3
1
Stand: 29.07.2016

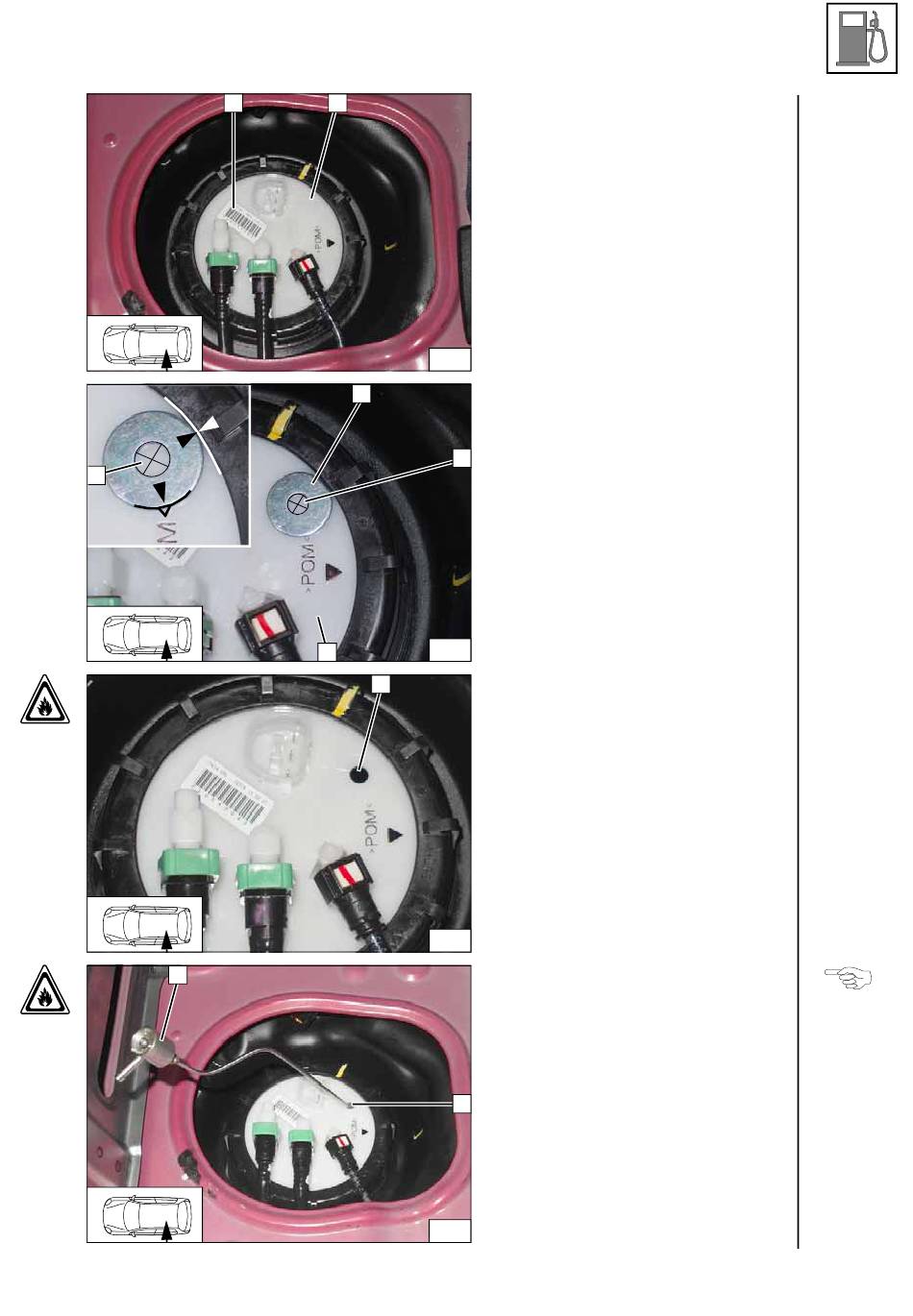

1 Barcode-Label versetzt
2 Tankarmatur
57
Arbeitsschritt F2!
1 Scheibe Ø d
a
gemäß Abbildung an Ende Schriftzug
2
anlegen
2 Lochbild übertragen
3 Tankarmatur
58
Arbeitsschritt F3!
1 Bohrung mit beiliegendem Bohrer
59
Arbeitsschritte F4, F5!
FuelFix 1 gemäß Schablone biegen und
ablängen.
In Bohrung 2 einsetzen!
2
60
© Webasto Thermo & Comfort SE
= 24 als Schablone
Barcode-
Label ver-
setzen
Lochbild
übertragen
Bohrung
für FuelFix
FuelFix
einsetzen
23
