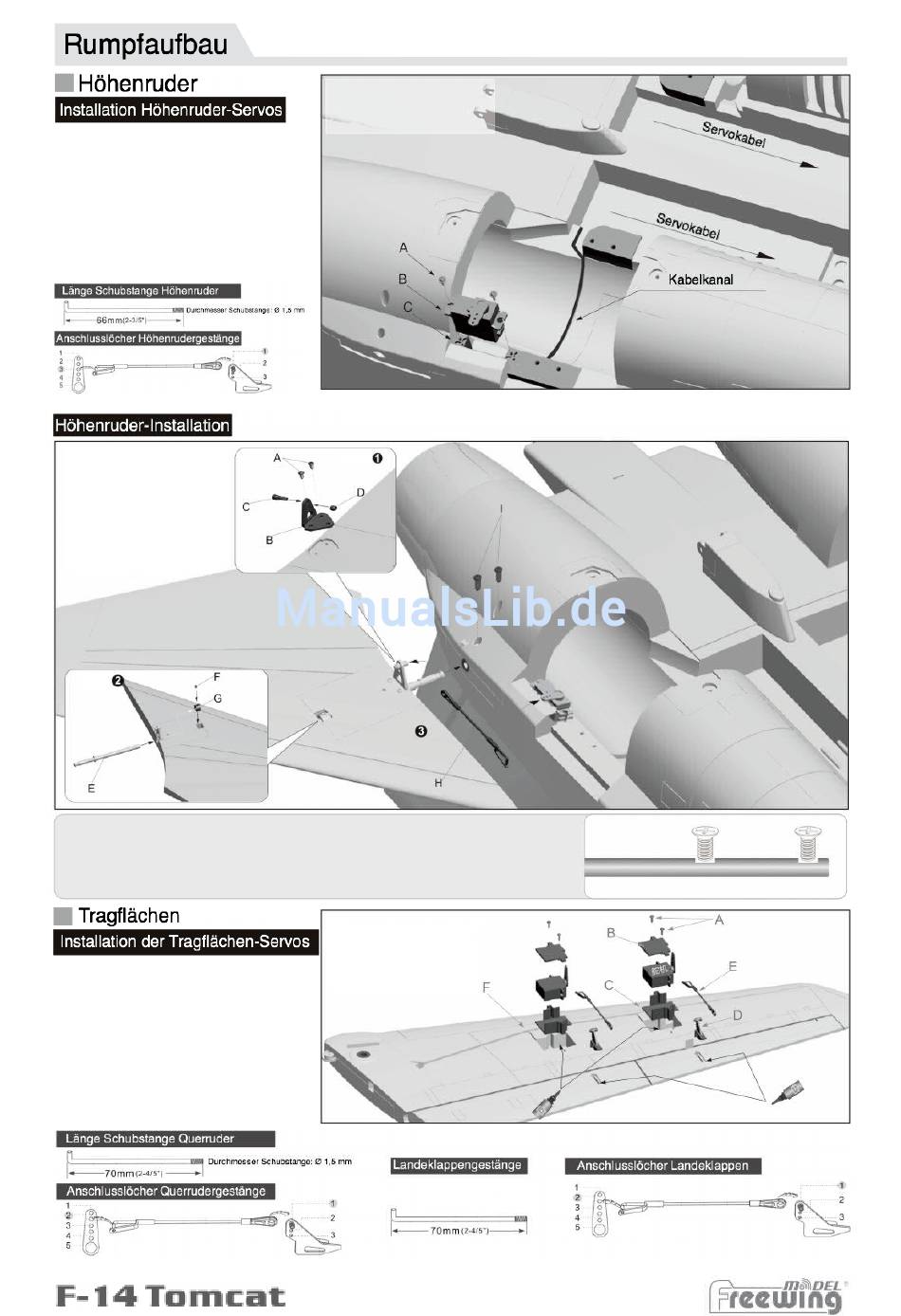

1. Schrauben Sie das Servo (B) mit 2
Schrauben (A) auf der Servo-befestigung
(C) fest.
2. Führen Sie das Servokabel, wie auf
der rechten Abbildung gezeigt, durch den
Kabelkanal und dann weiter durch den
Rumpf.
3. Zentrieren Sie das Servo mittels Ihrer
Fernbedienung oder eines Servotesters.
4. Wiederholen Sie diese Schritte für
das andere Servo.
A – Schraube PA2,3 x 6 mm
B – Ruderhorn aus Metall
C – Schraube FM2 x 10 mm
D – Mutter M2, 2 Stück
E – Höhenruder-Achse
F – Madenschraube PM2 x 4 mm
G – Befestigungsmuffe
H – Schubstange
I – Schraube PT3 x 8 mm
Schritt
Wichtiger Hinweis: Bitte achten Sie beim Einschrauben der Madenschrauben (F)
darauf, diese auf jeden Fall so weit einzuschrauben, dass sie komplett in der
Einkerbung der Höhenruder-Achse (E) sitzen, das Höhenruder aber andererseits
leichtgängig rotiert.
Bitte testen Sie den festen Sitz des Höhenruders, indem Sie nach dem Festziehen der
Madenschrauben (F) versuchen, das Höhenruder abzuziehen.
1. Kleben Sie die Servoboxen (C) und die
Ruderhörner (D) an die Tragflächen.
2. Installieren Sie die Servos in der Servobox
(C) und verlegen Sie die Servokabel im
Kabelschacht (F). Bringen Sie die Servo-
abdeckungen (B) an und schrauben Sie sie mit
den Schrauben (A) fest.
3. Zentrieren Sie das Servo mittels eines
Servotesters oder Ihrer Fernbedienung.
4. Verbinden Sie die Servoarme und die
Ruderhörner (D) über die Schubstangen (E).
A – Schraube PWA2 x 8 mm
B – 17g Servo
C - Servobefestigung
Schritt
Schritt
A – Schraube PWA1,7 x 5 mm, 2 Stück
B – Servoabdeckung
C – Servobox
D – Ruderhorn
E – Schubstange
F – Kabelschacht
