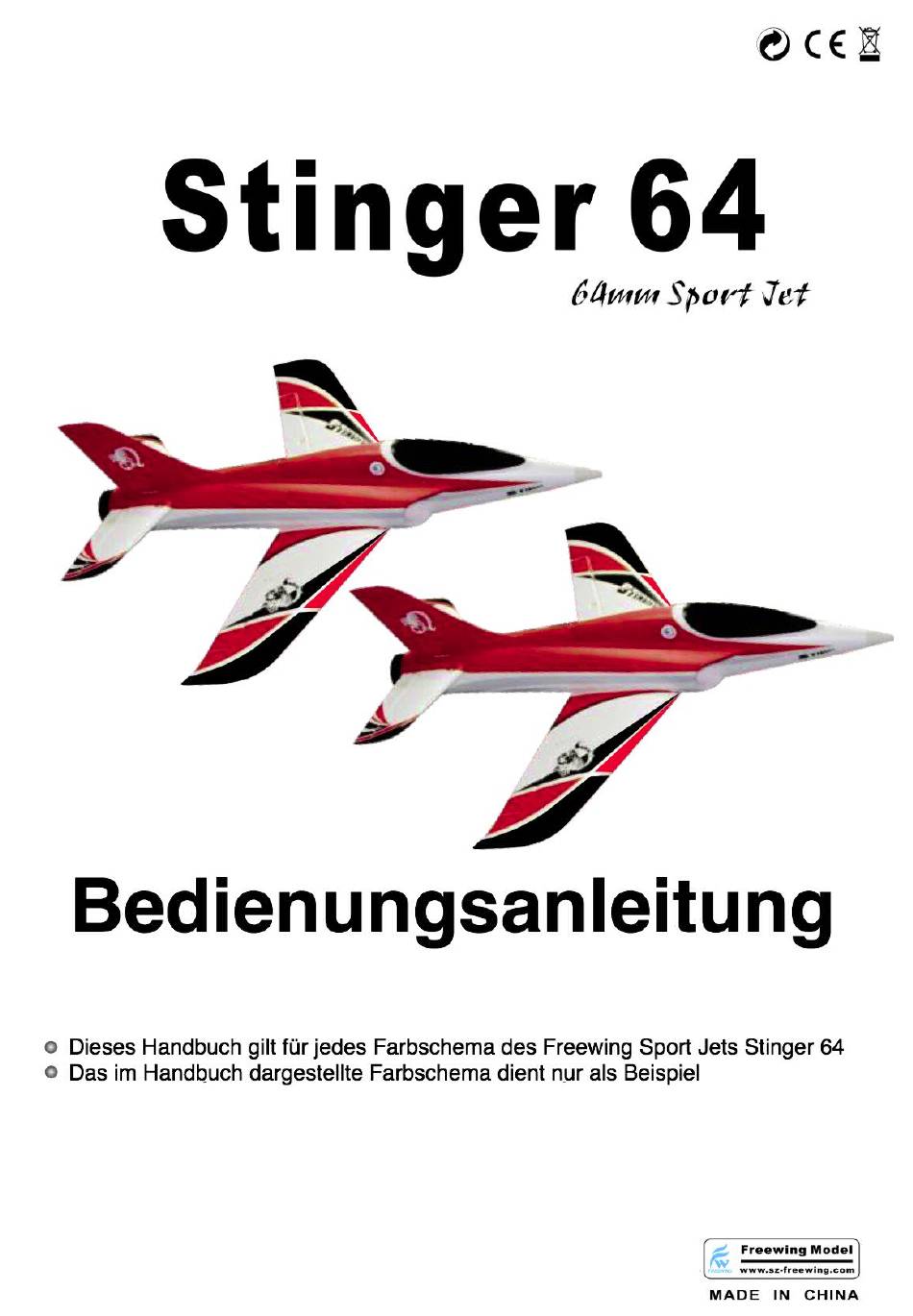

- Seite 1 Artikelnummer: FJ10412P...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung Einführung Allgemeine Sicherheitshinweise Warnungen und Vorsichtsmassnahmen zum Umgang mit Akkus Kontrollen vor jedem Flug Allgemeine Produktinformationen Zusammenbau Einstellungen Schwerpunkt Hinweise Servoabmessungen und Bugfahrwerk Ersatzteile Stinger 64 - 1 -... -
Seite 3: Konformitätserklärung
FeiYi building, face to Labor Bureau Fumin Middle Road, Dalang Town, Dongguan City CHINA Das folgende Produkt: Freewing Stinger 64, rot ( Art. Nr. FJ10412P ) Entspricht den grundlegenden Anforderungen der europäischen EMV Richtlinie 2004/108/EC Folgend die angewendeten harmonisierten Normen: EN 301 489-1 V1.7.1: 2006 EN 301 489-3 V1.4.1: 2008... -
Seite 4: Einführung

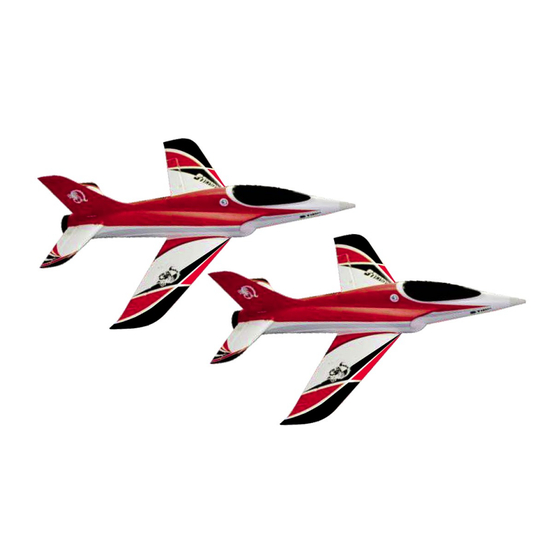

Vielen Dank für Ihren Kauf d e s Freewing Stinger 64 Sport Jets. Er besteht aus hoch verdichtetem EPO. Jede Einzel-Komponente kann einfach an- und abgebaut werden. Mit dem abnehmbaren Fahrwerk können Sie auch unabhängig von einer vorhandenen Start- und Landebahn fliegen. -
Seite 5: Warnungen Und Vorsichtsmassnahmen Zum Umgang Mit Akkus
• Befolgen Sie die im weiteren gegebenen Anweisungen und Warnungen für dieses Flugmodell und jedwedes optionale Zubehör (Ladegeräte, wiederaufladbare Akkus etc.) stets sorgfältig. • Halten Sie sämtliche Chemikalien, Kleinteile und elektrische Komponente stets außer Reichweite von Kindern. • Feuchtigkeit beschädigt die Elektronik, insbesondere von Sender und Empfänger. Vermeiden Sie den Kontakt aller Komponenten, die dafür nicht speziell ausgelegt und entsprechend geschützt sind, mit Wasser oder Regenwasser. -
Seite 6: Kontrollen Vor Jedem Flug
vorübergehenden Lagern des Akkus sollte der Temperaturbereich zwischen 5° C und 49° C liegen. Bewahren Sie den Akku bzw. das Modell nicht im Auto oder in direkter Sonneneinstrahlung auf. Bei Aufbewahrung in einem hellen Auto kann der Akku beschädigt werden oder sogar Feuer fangen. •... - Seite 7 • Prüfen Sie die Windrichtung. Starten und vor allem landen Sie NIEMALS mit Rückenwind. Seitenwind ist ebenfalls riskant, da vom Boden gestartete Modelle dadurch zum Ausbrechen neigen können. • Planen Sie Ihren Flug entsprechend der Gelände-Gegebenheiten. Achten Sie insbesondere auf einen hindernisfreien Landeanflug, der GEGEN DEN WIND erfolgt. •...
-
Seite 8: Allgemeine Informationen
Allgemeine Informationen Dieses Modell wird in 4 verschiedenen Konfigurationen angeboten: RTF, ARF, RTF und nur die Flugzeugzelle. Die jeweiligen Komponenten können Sie der folgenden Liste entnehmen: Flugzeugzelle Lackierter Rumpf 3S 1.600 mAh 20C Lithium-Polymer-Akku Fahrwerk 5 x 9 g Servos Rumpfspitze Impeller 64 mm Y-Kabel... -
Seite 9: Zusammenbau
Zusammenbau Der Zusammenbau des Stinger 64 gestaltet sich sehr einfach. Typischerweise werden nur 30 Minuten benötigt. Bitte lesen Sie diese Informationen Aufbau aufmerksam durch. 1. Verbinden Sie das linke und rechte Quer- ruderservo über ein Y-Kabel. 2. Drehen Sie den Rumpf auf den Rücken und entfernen Sie das Klebeband vom Impeller. - Seite 10 5. Schrauben Sie das Seitenruder auf dem Höhenleitwerk fest. 6. Führen Sie das Seitenleitwerk wie auf dem Foto gezeigt in die Führung ein. 7. Führen Sie die Kabel der Seiten- und Höhenruderservos durch den Schacht. 8. Schrauben Sie das Höhenleitwerk an. Stinger 64 - 9 -...
- Seite 11 10. Falls Sie die Stinger vom Boden starten möchten und das Fahrwerk-Set erworben haben, folgen Sie bitte den folgenden Anweisungen zur Installation des Fahrwerks. 11. Entfernen Sie bitte die mit Klebestreifen befestigten Kunststoffabdeckungen. 12. Führen Kabel Fahrwerkservos in den Rumpf und kleben Bugfahrwerk nebenstehender Abbildung gezeigt fest.
-
Seite 12: Einstellungen
Einstellungen 1. Verbinden Sie die Servokabel mit dem Empfänger. 2. Installieren Sie den Akku im Cockpit und befestigen Sie ihn mit dem Klettband. 3. Schalten Sender verbinden Sie den Akku mit dem Empfänger. Stellen Sie sicher, dass alle Servoarme in der mittleren Position stehen. -
Seite 13: Hinweise Servoabmessungen Und Bugfahrwerk
Hinweise zu den Servoabmessungen und Bugfahrwerk Die Servos sind bei diesem Modell in Servoboxen installiert, damit sie sich leichter austauschen lassen. Bitte achten Sie darauf, entsprechend der nachfolgenden Abbildungen Servos passender Größe auszuwählen, falls Sie Ersatz benötigen. Servoabmessungen Bugfahrwerk Einzelteile Bugfahrwerk Fahrwerkhalterung Schraube PA2,0 X 8 1 Stück... - Seite 14 Artikelnummer: F270104 Artikelnummer: F270103 Rumpf Tragflächen Artikelnummer: F270107 Artikelnummer: F270106 Artikelnummer: F270102 Aufkleber Rumpfspitze Heckleitwerke Artikelnummer: F90132 Artikelnummer: 55052 Artikelnummer: 3026 2627-4300 kV Motor Fahrtsteller 30A 9g Servo Artikelnummer: F3028 Artikelnummer: F90210 Artikelnummer: F270108 LiPo-Akku Impeller 64 mm Starres Fahrwerk, Bugrad 3S, 11,1V, 1.600 mAh, lenkbar Stinger 64...
