DE
|
Vorbereitung für den Gebrauch
5.4.
Elektronik
Der Netzanschluss darf nur von einer Elektrofachkraft durchgeführt werden. Die elektrische Installation muss in Übereinstimmung mit den geltenden örtlichen
Vorschriften durchgeführt werden. Vor dem Anschluss an das Stromnetz ist die Nennspannung auf dem Gerätetypenschild mit der Netzspannung zu vergleichen.

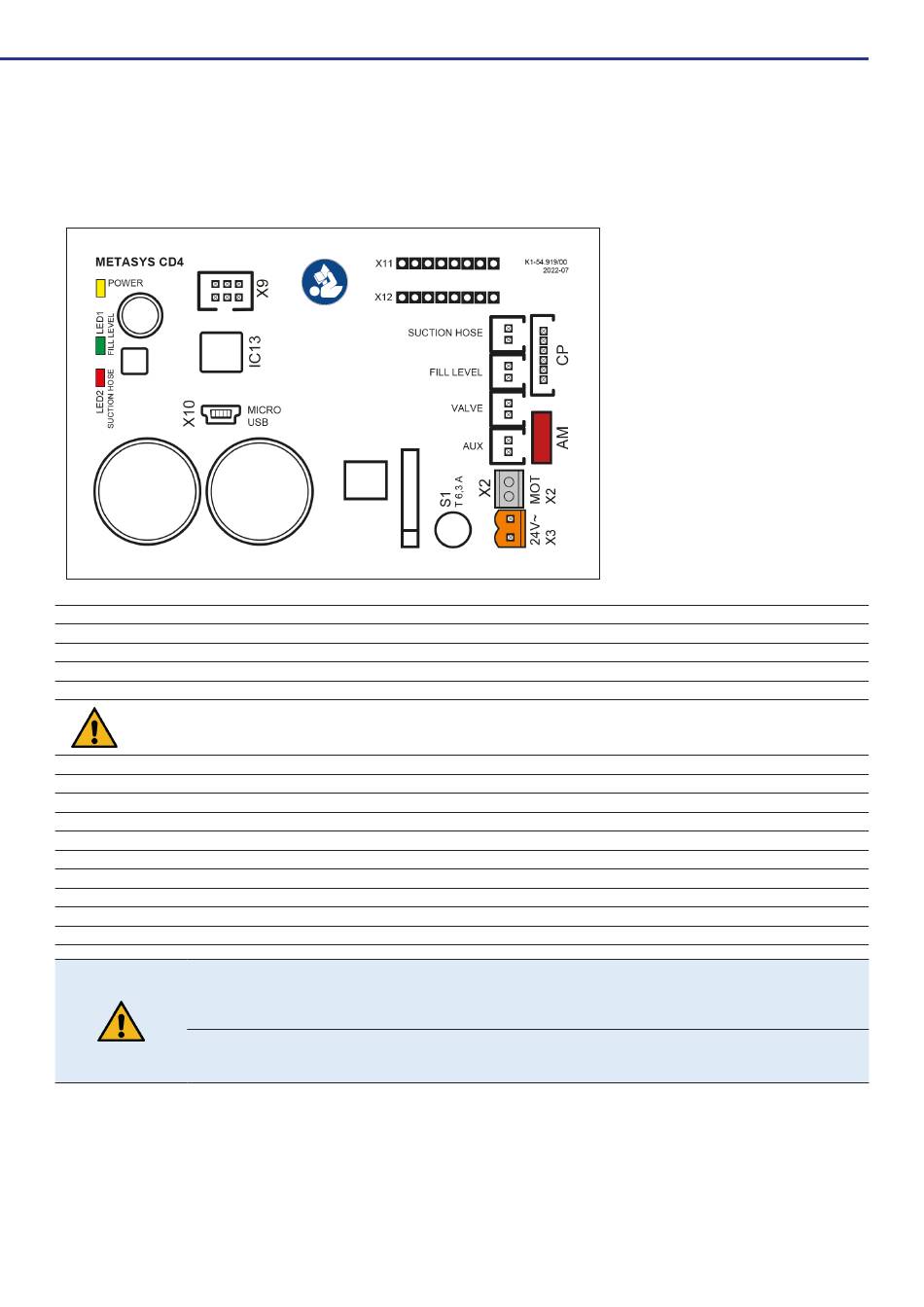

5.4.1.
Elektrische Anschlüsse
LED 1
LED 2
X1 (fill level / water level)
X2
X3 (main power)
X4 (suction hose)
X5 (CP)
X6
X7 (valve)
X8 (AM)
X9
X10
X11
X12
S1
GEFAHR:
Die Versorgungsspannung muss einem Sicherheitstransformator entnommen werden, der den Forderungen gemäß IEC 601-1 / VDE
0750 Teil 1 / DIN EN 60601-1 und IEC 60742 + A1 / DIN EN 60742 entspricht.
GEFAHR:
Sicherungen dürfen nur durch selben Typ ersetzt werden!
16
LED Füllstandshöhe
LED Saugschlauch
Füllstandshöhe
Motoranschluss
Spannungsversorgung 24 V AC
Die Versorgungsspannung muss einem Sicherheitstransformator entnommen werden, der den Forderungen gemäß
IEC 601-1 / VDE 0750 Teil 1 / DIN EN 60601-1 und IEC 60742 + A1 / DIN EN 60742 entspricht.
Ablagesignal
Anschluss für externes Bedienteil
Aux
Saugstromventil
Lichtschranken Füllstand Amalgam
Programmiersteckleiste
Micro-USB Anschluss
keine Funktion
keine Funktion
Sicherungen dürfen nur durch selben Typ ersetzt werden!
