7.2.5.1. Optische Kontrolle der Zentrifuge

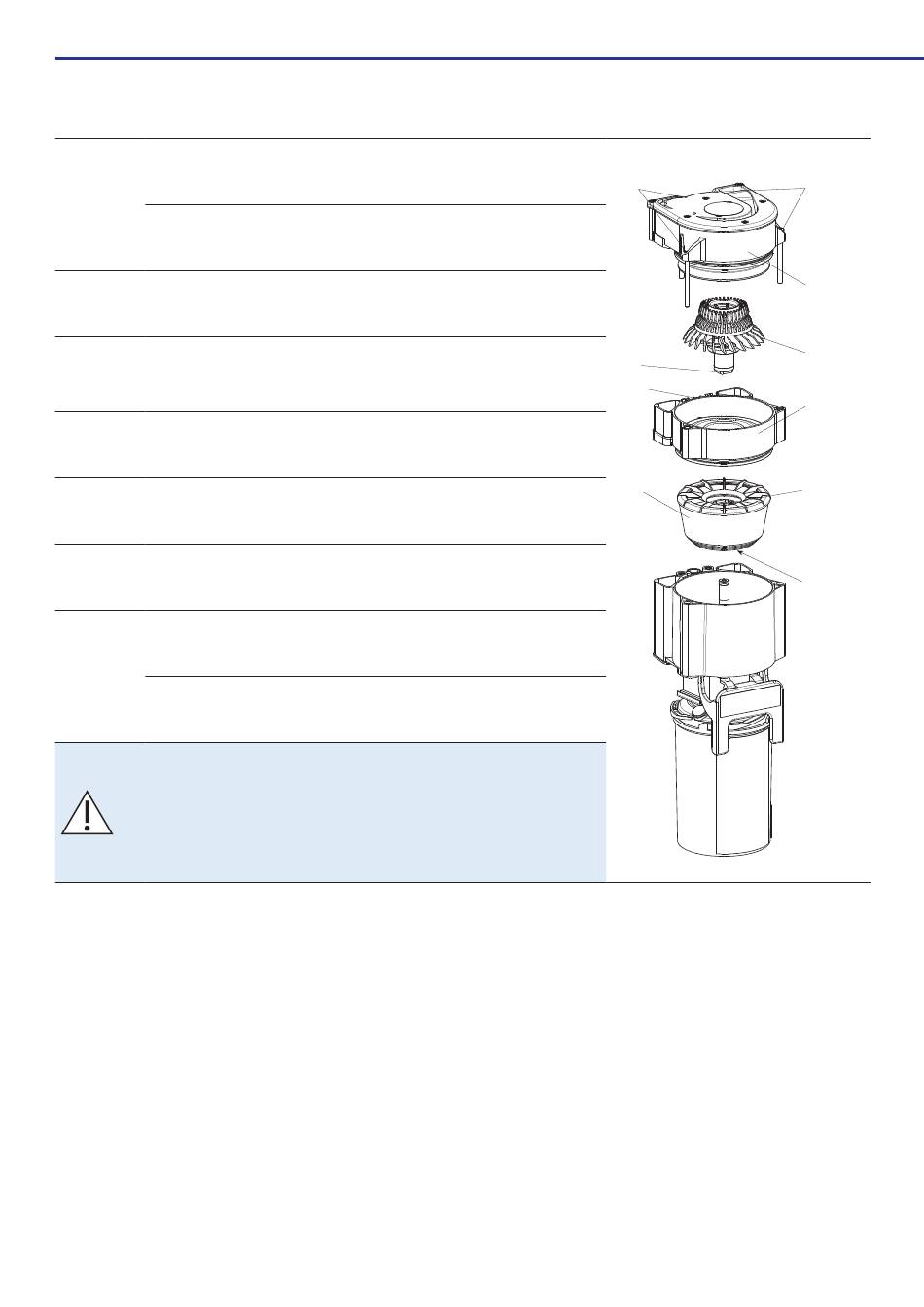

Abscheider aus Wandhalterung entnehmen
1
Die vier Schrauben an der Oberseite des Gerätes mit einem geeigneten Werkzeug
entfernen (Torx 20).
Deckel der Separation abnehmen (Schraubenzieherauflage an der Rückseite benutzen).
2
Separations-Einlaufdichtung nicht herausnehmen!
Separationsrotor entnehmen, dazu Stopfen im Zentrum des Rotors mittels Spitzzange
entfernen, Innensechskantschraube lösen und Rotor nach oben herausziehen.
3
ACHTUNG: Linksgewinde!
4 Pumpschlauch auf der Rückseite des Abscheiders am oberen Anschluss abziehen
5 Zentrifugeneinlaufteil nach oben abnehmen (mit Hilfe einer Spitzzange)
Zentrifugenkammern nach oben herausziehen
6
Überprüfen Sie die Zentrifugenkammern optisch auf Verschmutzung; Zentrifugenkammern,
die starke Beläge oder Ansammlungen von Feststoffen aufweisen, sind zu erneuern!
7
Anschließend in umgekehrter Reihenfolge zusammenbauen.
ACHTUNG!
Es ist wichtig, dass alle verwendeten Schrauben bis auf Anschlag eingedreht werden!
Beim Zusammenbau ist darauf zu achten, dass die vier Zapfen (7) an der Zentrifugenkammer-
Unterseite in die dafür vorgesehenen Bohrungen eingeführt werden! Weiters muss der
Vierkant des Separations-Rotors (8) in die Zentrifugen-Oberseite (9) einrasten!
