DE
|
Vorbereitung für den Gebrauch
5.2.1.

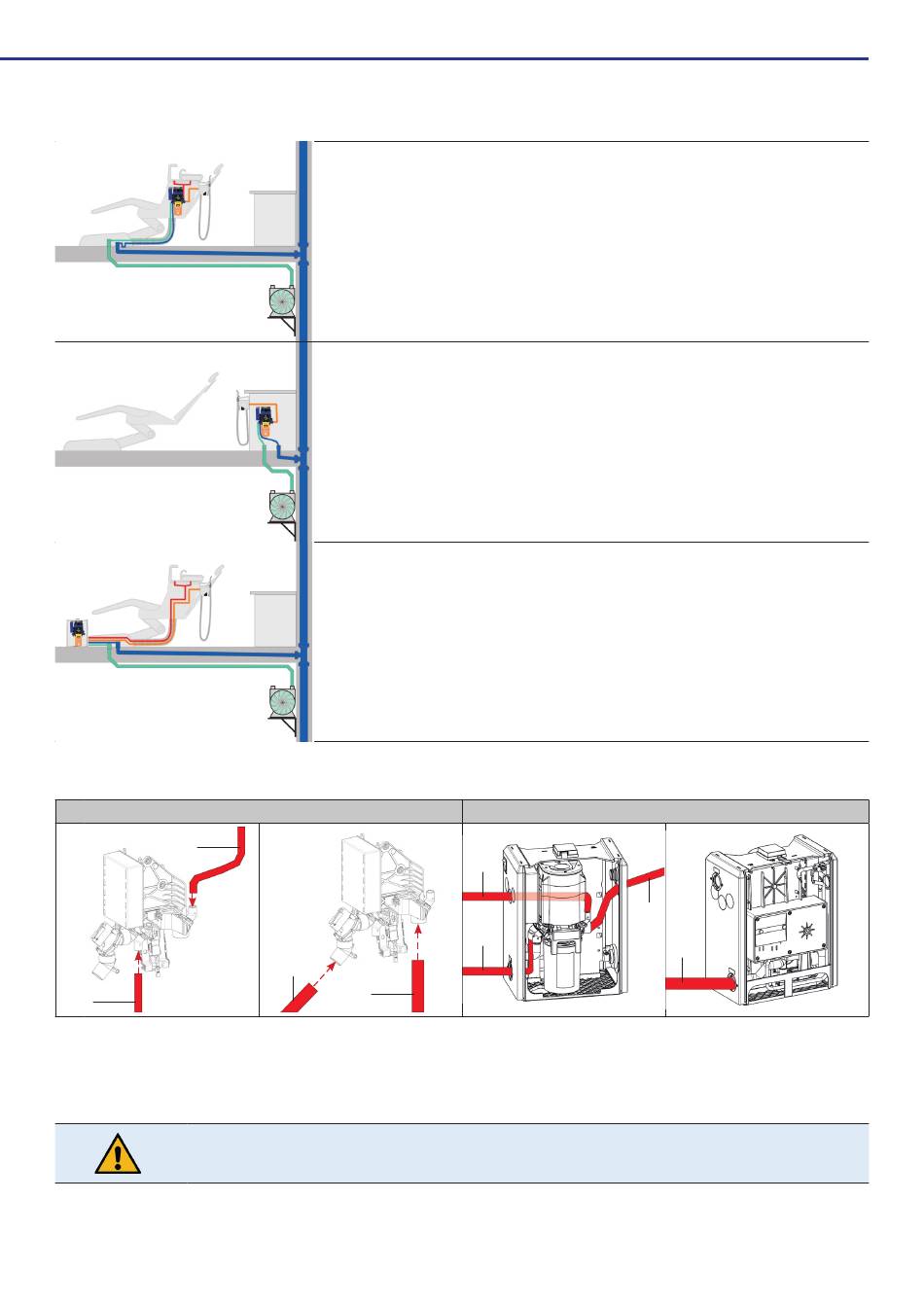

Montagevarianten
5.2.2.
Rohr- und Schlauchanschlüsse
COMPACT Dynamic Einbauversion
2
1
1
Anschluss für Speischalenabflussschlauch Ø 15 mm
2
Anschluss für Saugschlauch (zur Schlauchablage) Ø 26 mm
3
Anschluss für Vakuumschlauch (zur Saugmaschine) Ø 26 mm
4
Anschluss für Abflussschlauch (Reinwasserauslauf) Ø 15 mm
ACHTUNG:
Nicht benötigte Anschlüsse sind mit Blindstopfen zu verschließen!
>
Die zum Gerät führenden Schlauchwege sind so kurz wie möglich zu halten, um Vorsedimentation vorzubeugen.
>
Verschmutzte Dentalschläuche sind beim Einbau auszutauschen und über ein zugelassenes Unternehmen zu entsorgen.
12
Einbau in die Speischale
Die direkte Integration des Geräts in die Speischale sollte als bevorzugte Lösung angewandt werden, da
hierbei die Schlauchwege zum Gerät so kurz wie möglich gehalten werden können.
In der Speischale ist für vibrationsfreie Aufhängung des Geräts an tragenden Teilen der Behandlungseinheit
zu sorgen.
Einbau in der Hinterkopfposition
Wenn am Behandlungsplatz keine Speischale vorhanden und die Absaugung in Hinterkopfposition montiert
ist, bietet sich der Einbau des Geräts in einem Schrank an.
Die Anschlussöffnung für den Speischalenabfluss ist in diesem Fall mit einem Blindstopfen zu verschließen.
Aufstellung mit Abdeckung (optional)
Wenn ein direkter Einbau des Geräts in die Behandlungseinheit nicht möglich ist, kann die Aufstellung auch
in der optional erhältlichen Abdeckung erfolgen.
Die Abdeckung sollte am Anschlusskasten der Behandlungseinheit montiert werden. Die externe Anzeige
und ein Transformator sind in der Abdeckung bereits integriert.
3
4
COMPACT Dynamic mit Abdeckung
1
2
3
4
