4.2 Schutzart

Abdichtung der Motorwelle

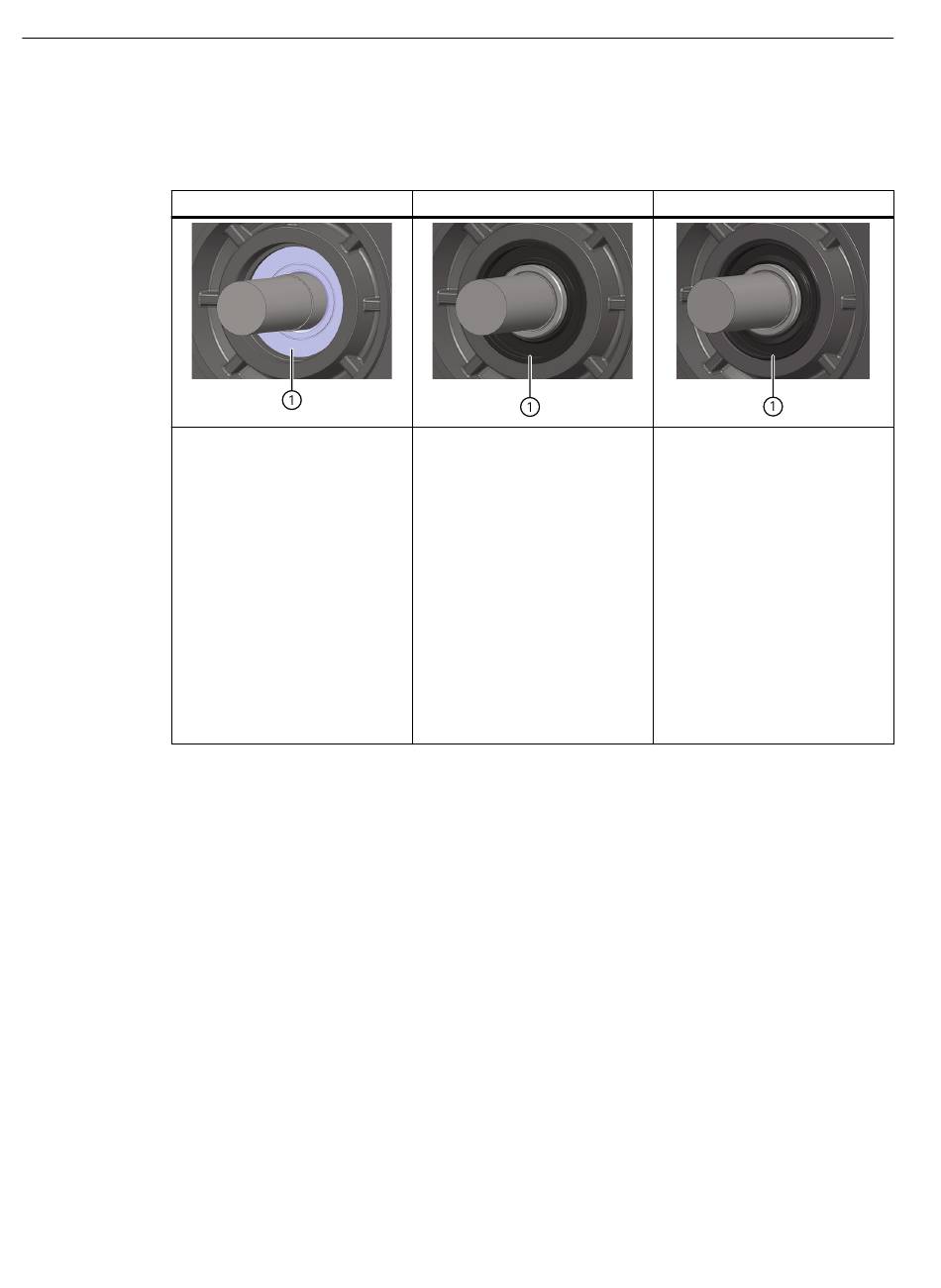

Zum Erreichen der Schutzarten nach IEC60034-5 werden die Motoren unterschiedlich
abgedichtet.
①
Keine Feuchtigkeitseinwirkung
im Bereich der Welle und des
Flansches zulässig.
Hinweis:
Stehende Flüssigkeit am Flansch
ist bei IP64 nicht zulässig.
Weitere Informationen finden Sie im Kapitel "Wellenende (Seite 51)".
48
IP64
Kugellager mit Dichtscheiben
IP65
①
Radial-Wellendichtring ohne
Ringfeder
Abdichtung des Wellenaustritts
gegen Spritzwasser bzw. Kühl‐
schmiermittel. Der Trockenlauf
des Radial-Wellendichtrings ist
zulässig. Lebensdauer ca.
25000 h (Richtwert).
Stehende Flüssigkeit am Flansch
ist bei IP65 nicht zulässig.
Projektierungshandbuch, 09/2023, A5E50645584A AD
IP67
①
Radial-Wellendichtring
Für Getriebeanbau (bei nicht ab‐
gedichteten Getrieben) zur Ab‐
dichtung gegen Öl.
Zur Gewährleistung der Funkti‐
onssicherheit ist eine ausreichen‐
de Schmierung und Kühlung der
Dichtlippe durch das Getriebeöl
erforderlich.
Lebensdauer ca. 10000 h (Richt‐
wert).
Durch den Trockenlauf eines Ra‐
dial-Wellendichtrings wird die
Funktionalität sowie die Lebens‐
dauer stark beeinträchtigt.
