Smooth Fitness CE2.0 Bedienungsanleitung Seite 31

ABB. 6
CE2.0 Crosstrainer
AUFBAUANLEITUNG
G4
J1
Montieren der Abdeckung,
Handgriffstange
www.smoothfitness.de
31

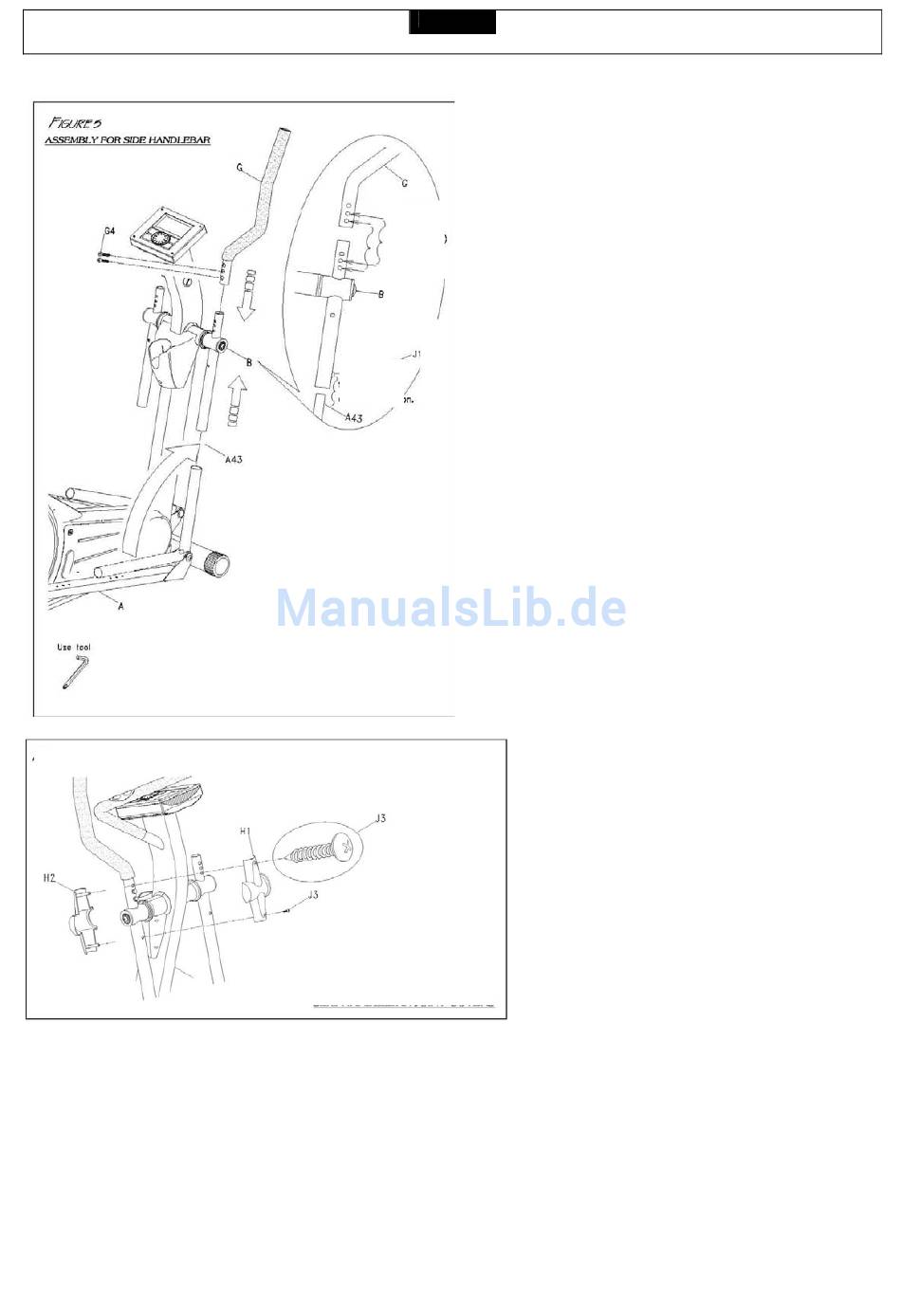

Ziehen Sie die Handgriffstange, untere (A43)
nach oben und schieben Sie diese über die
Griffstütze (B). Befestigen Sie diese mit einem
Springknopf (J1)
Entfernen Sie dann die Schrauben (G4), aus
den Handgriffstangen (G). Schieben Sie die
Handgriffstange (G) über die Griffstütze (B)
und befestigen Sie diese mit Schrauben (G4).
Verwenden Sie bei der Montage die dafür
vorgesehenen Löcher (siehe Detailzeichnung).
Wiederholen Sie den Vorgang auf der anderen
Seite.
Montieren Sie die Abdeckung Handgriffstange
(H1 & H2) mit der Handgriffstange (G) und
befestigen Sie diese mit Schrauben (J3).
Wiederholen Sie diesen Vorgang auf der
anderen Seite.
