Blitz Automaster 3 Betriebsanleitung Seite 3

Betriebsanleitung
Technische Daten
1.3 Anforderungen an den
Aufstellungsort
Vorsicht
Da der Reifendruckregler nicht Ex- ge-
schützt ist, darf er nicht im Ex- Bereich
aufgestellt werden.
Luft- und Netzzuleitung müssen von
unten oder hinten in das Gehäuse ge-
führt werden.
2 Technische Daten
2.1 Pkw/Lkw
Modell
Höhe mm 274
Breite mm 346
Tiefe mm 171
Spannung V/Hz 230/50
Leistungsaufnahme
Druckversorgung min. bar 7/12
Druckversorgung max. bar 16
max. Befülldruck max. bar 5,5/10
Abweichung bar < 0,08
Arbeitstemperatur
Max. Luftfeuchtigkeit
110422 06/06
3
• Für den störungsfreien Betrieb ist ein
E-Anschluss vom Verteiler zu wählen.
Zwischen Verteilerstelle und Anlage ist an
geeigneter Stelle ein Hauptschalter vorzu-
sehen.
• Der Reifendruckregler ist für den Betrieb
innerhalb oder außerhalb von Gebäuden
konzipiert.

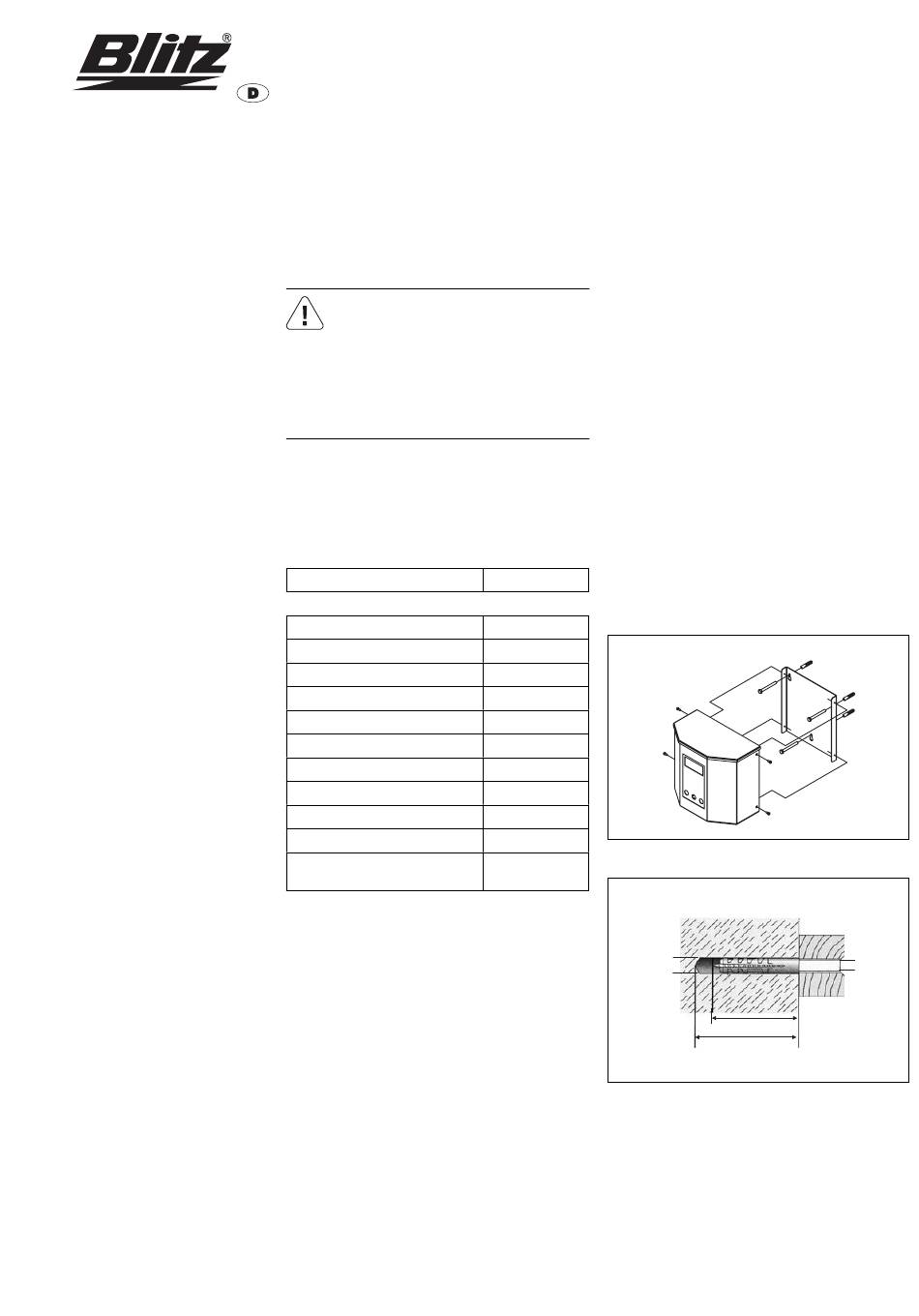

• Das Wandgerät muss mittels der beilie-
genden 3 Schrauben M8x80 Scheiben und
Dübeln an der Wand befestigt werden
siehe Abb. 1 und Abb. 2.
• Bauseitig ist der Einsatz eines Druckluft-
fi lters mit automatischem Kondensatab-
lass dringend zu empfehlen. Dieser ist in
einem frostfreien Raum zu installieren. Die
Druckluftleitung ist vom Druckluftspeicher
bzw. vom nächsten Wasserabscheider 1%
steigend zum Druckluftfi lter zu verlegen.
Automaster 3
Der Filtereinsatz ist regelmäßig zu reini-
gen.
VA max. 12
°C -10 - +40
Abb. 1:
% 95 nicht
kondensiert
Abb. 2:
Installation / Aufstellung
4
3
1
2
ø 10
< 58 mm
-
< 70 mm
-
ø 8
3
