Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Entsprechende Dokumentation der Zubehörkomponenten beachten!
5.9.1.1

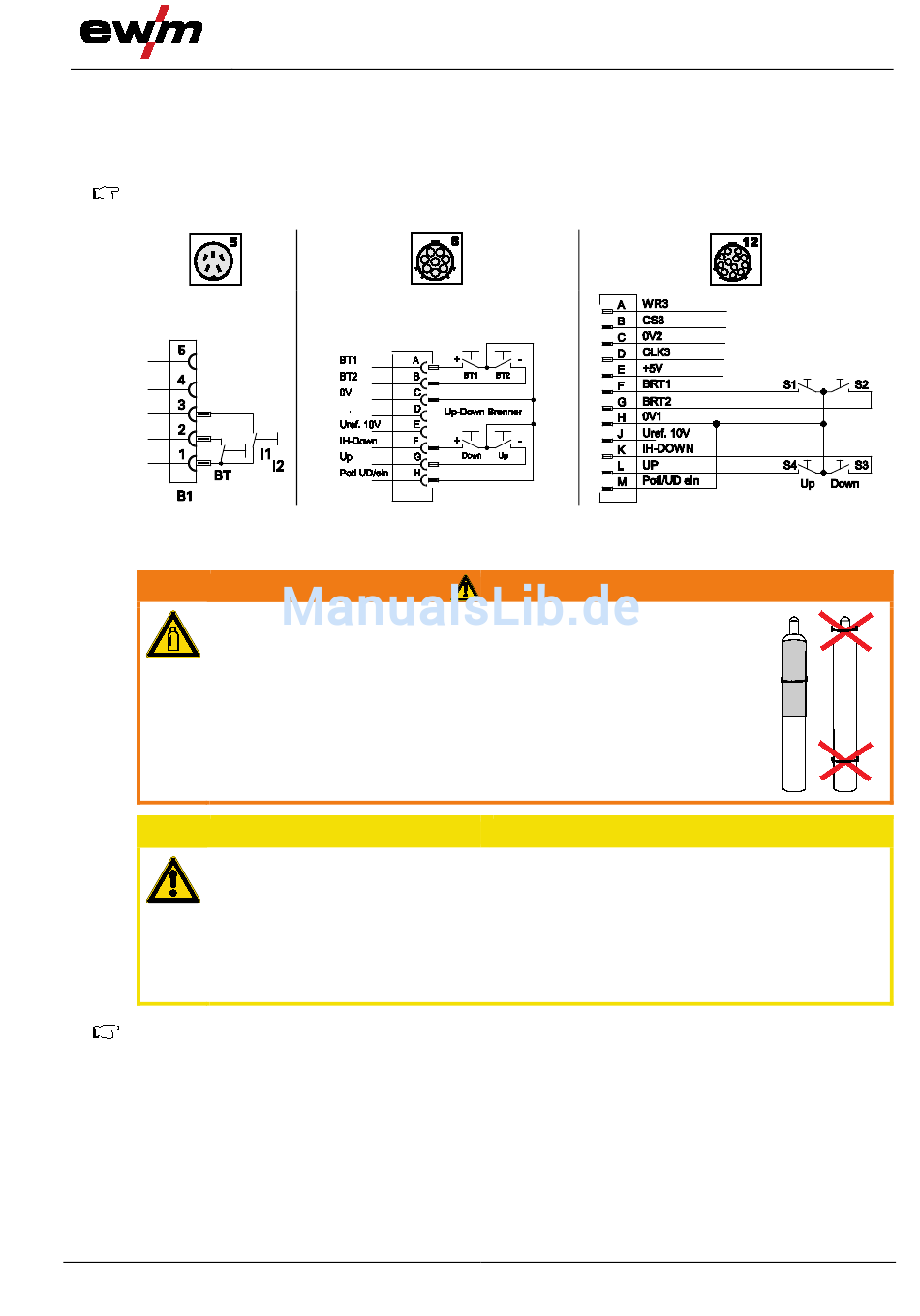

Brenneranschlussvarianten, Anschlussbelegungen

5.9.2

Schutzgasversorgung

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgas-
flaschen kann zu schweren Verletzungen führen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Schutzgasflasche das Gasflaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
5.9.2.1

Anschluss Schutzgasversorgung

•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
099-000121-EW500
29.06.2015
Aufbau und Funktion
Abbildung 5-8
WARNUNG
VORSICHT
WIG-Schweißen
