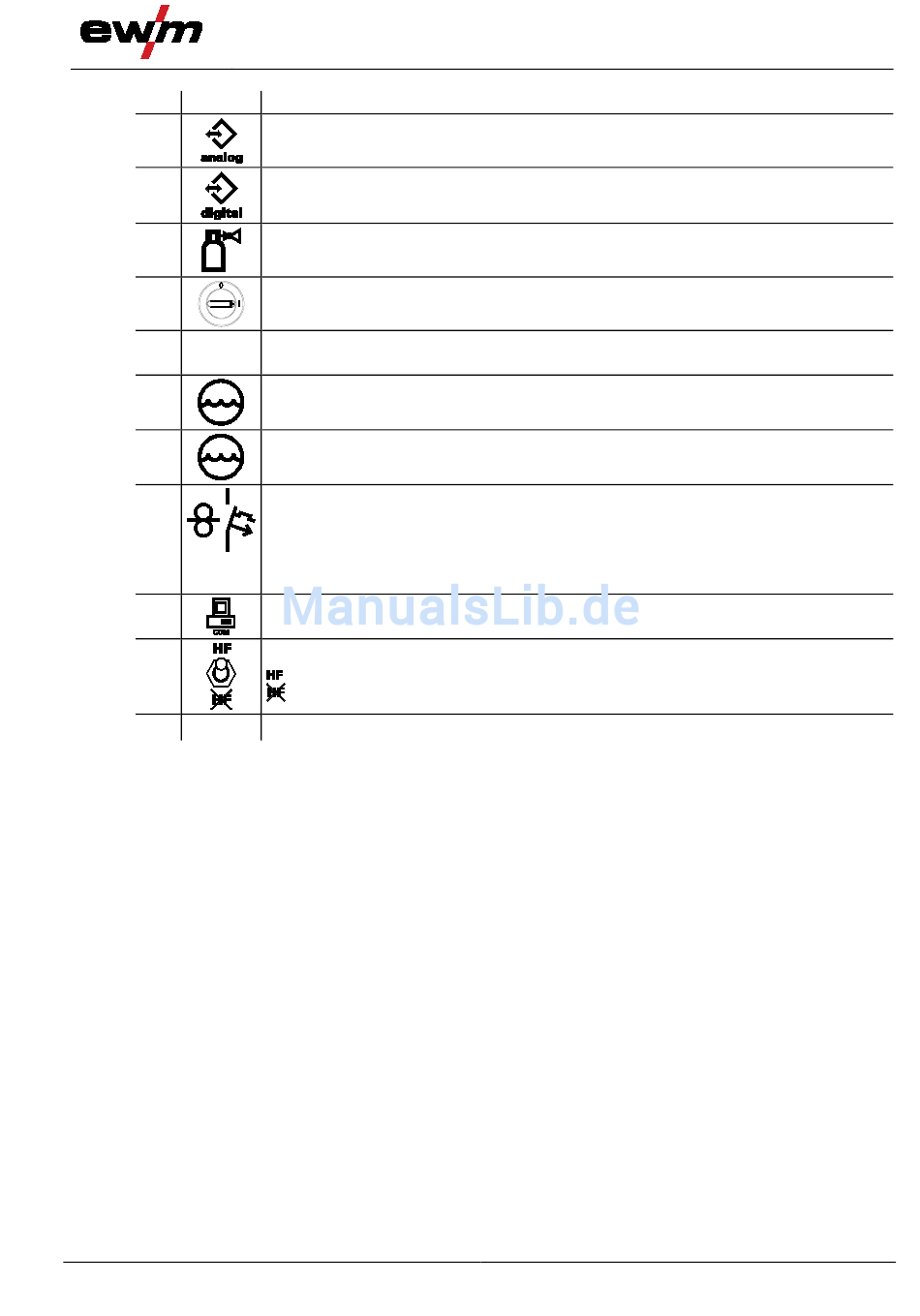

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Automatisierungsschnittstelle 19-polig (analog)
- siehe Kapitel 5.15.1, WIG- Automatisierungsschnittstelle
Anschlussbuchse, 7-polig
Anschluss für Peripheriegeräte mit digitaler Schnittstelle
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Hauptschalter, Gerät Ein/Aus
Netzanschlusskabel
- siehe Kapitel 5.6, Netzanschluss
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Drucktaste "Sicherungsautomat"; Absicherung:
•
Zündgerät
•
Gasventil
•
Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Umschalter Zündungsarten " - siehe Kapitel 5.9.8, Lichtbogenzündung"
= HF-Zündung
= Liftarc (Berührungszündung)
Austrittsöffnung Kühlluft
