EWM Tetrix 300 AC/DC Synergic TM Betriebsanleitung Seite 17

Pos. Symbol
1
2
3
4
5
6
▼ Option zur Nachrüstung ▼
7
▲ Option zur Nachrüstung ▲
8
9
10
11
12
099-000121-EW500
29.06.2015

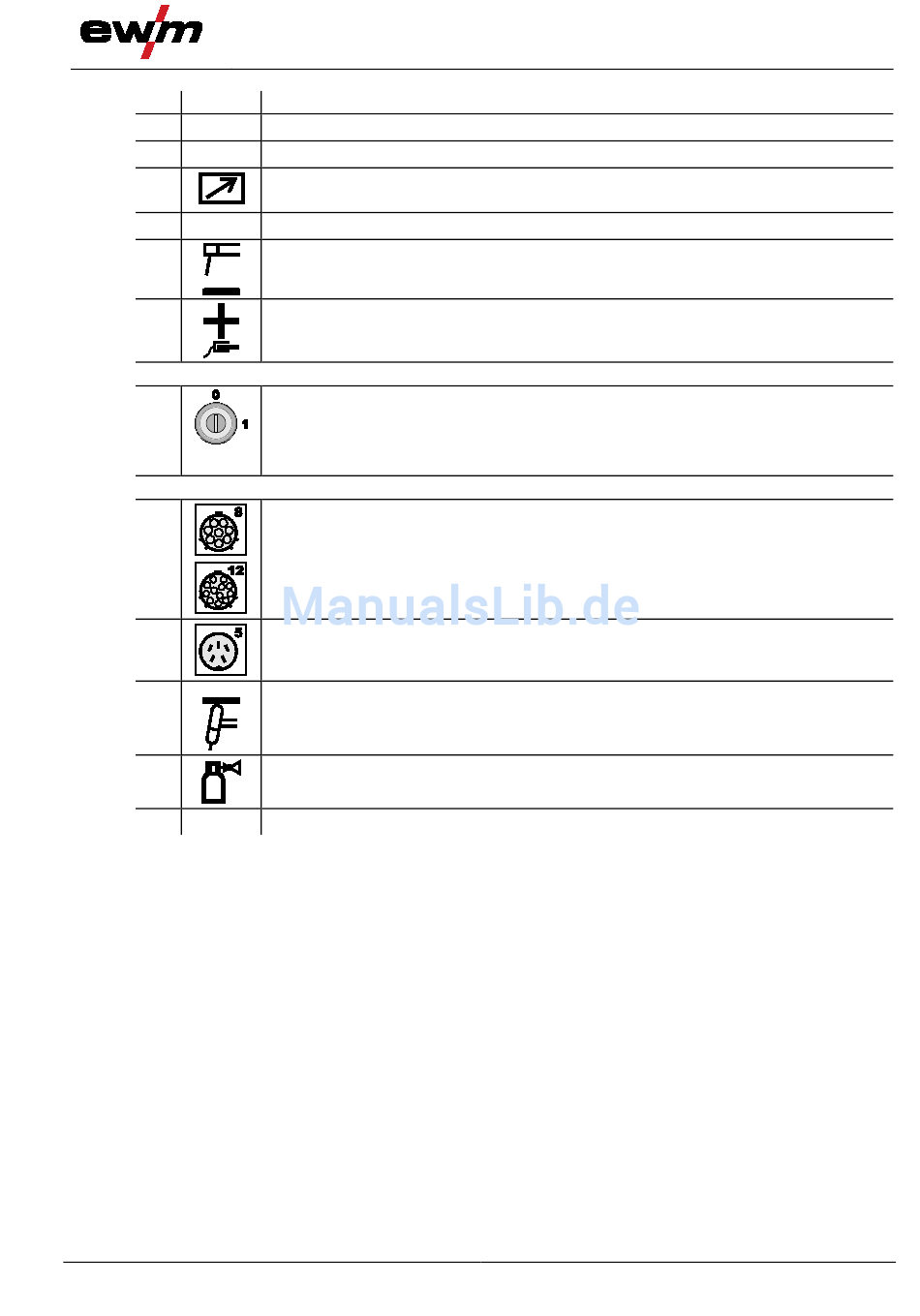

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Gerätesteuerung - siehe Kapitel 4.3, Gerätesteuerung - Bedienelemente
Anschlussbuchse, 19-polig
Fernstelleranschluss
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
- siehe Kapitel 5.16, Schweißparameter gegen unbefugten Zugriff sperren
Anschlussbuchse, 8-polig / 12-polig (variantenabhängig)
8-polig: Steuerleitung WIG- Up/Down- oder Poti-Brenner
12-polig: Steuerleitung WIG- Up-/Down-Brenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG-Standardbrenner
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Gerätefüße
Frontansicht
17
