Aufbau und Funktion
Schweißbrennerkühlung
5.5 Schweißbrennerkühlung
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
•
Steuerleitungsstecker am Schweißgerät einstecken.
•
Versorgungsleitungsstecker am Schweißgerät einstecken.
26
Beschreibung 0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul

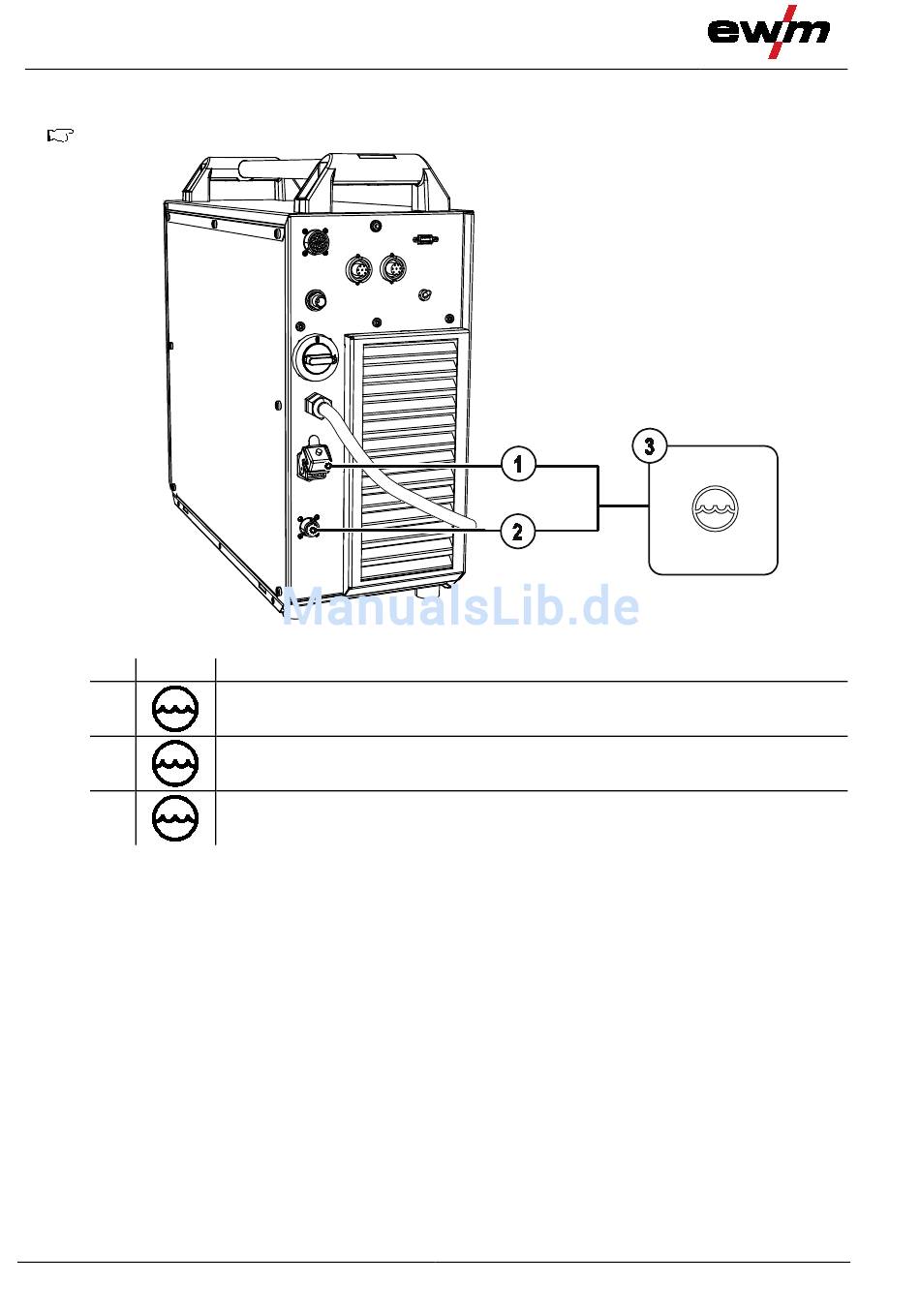

Abbildung 5-1
