5.9 WIG-Schweißen
5.9.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner
(5-polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Poti-Brenner und 12-polig bei Up-/Down-
Brenner mit Anzeige) stecken und festziehen.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
32
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, 8-polig / 12-polig (variantenabhängig)
8-polig: Steuerleitung WIG- Up/Down- oder Poti-Brenner
12-polig: Steuerleitung WIG- Up-/Down-Brenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG-Standardbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner

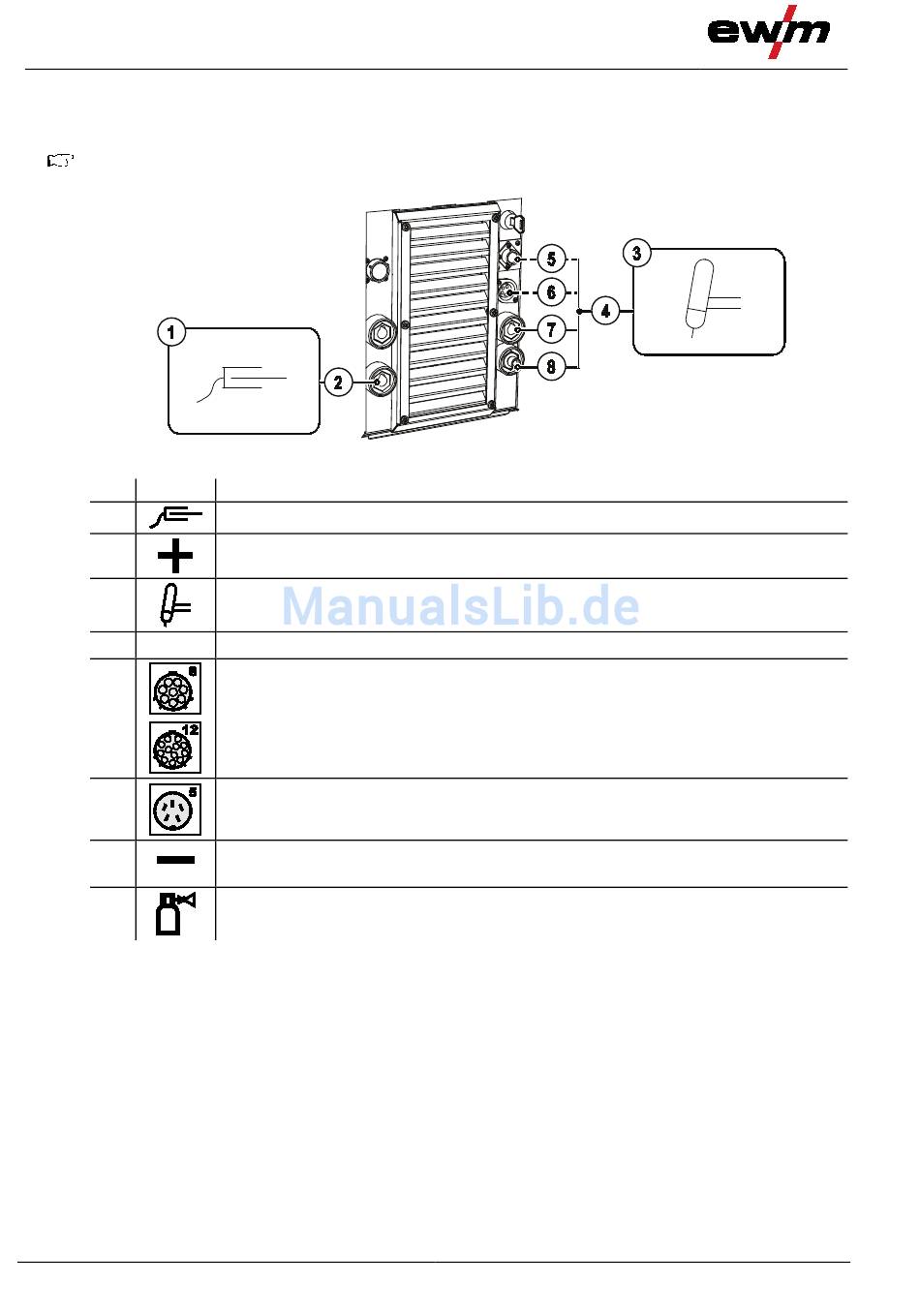

Abbildung 5-7
