6 DESIGN DES KEHRGERÄTS

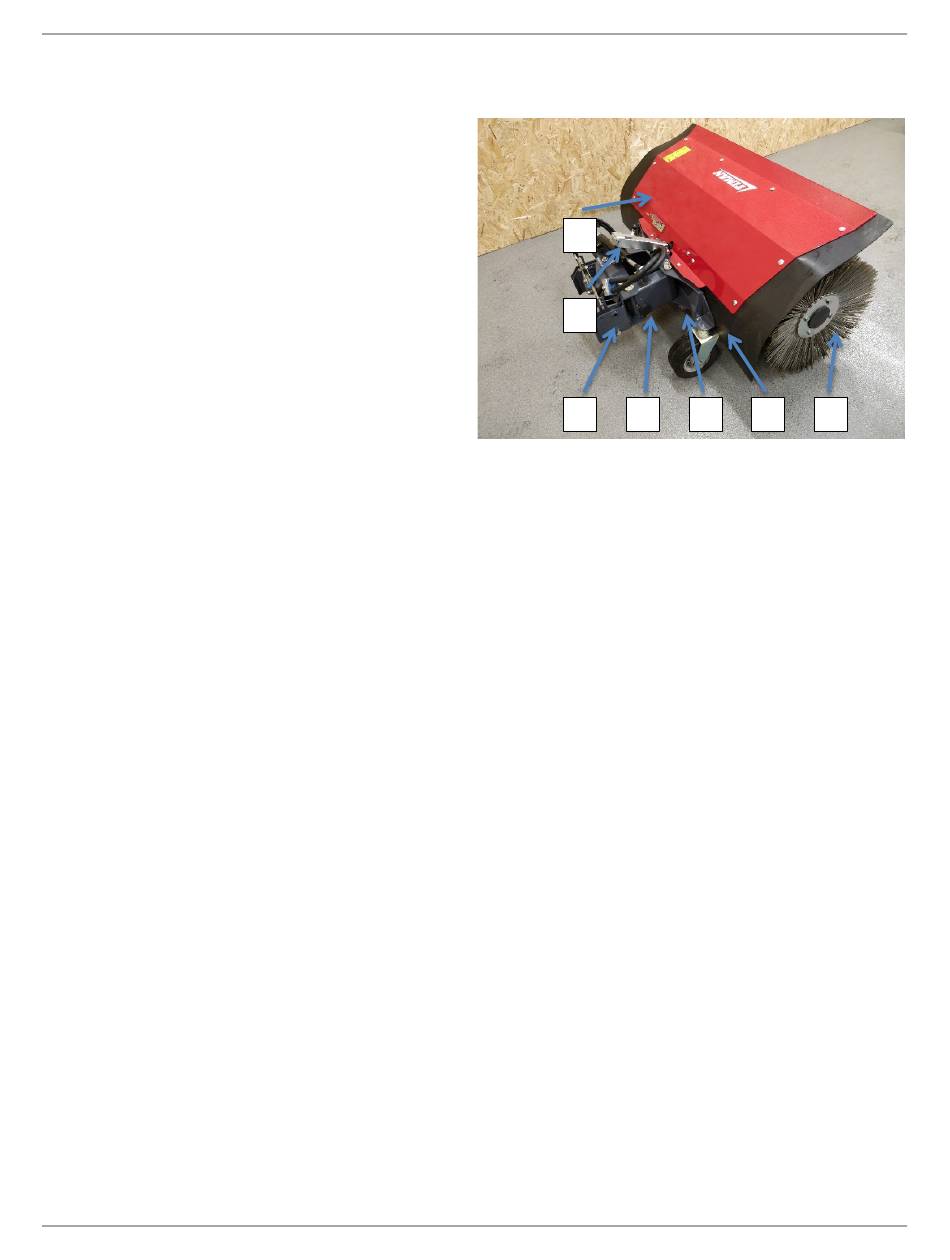

Das Kehrgerät hat die folgenden Hauptteile:
1. Kippkonsole
2. Besenschutz
3. Besen
4. Mittelkonsole
5. Dreharm
6. Schnellkupplung
7. Gefederte Spindel
Das Kehrgerät ist um die Mittelkonsole herum gebaut. Auf der Mittelkonsole sind die Kippkonsole, die
gefederte Spindel, die Räder und die zwei Dreharme befestigt. Die Dreharme sind zwischen der
Mittelkonsole und der Schnellkonsole befestigt und stellen sicher, dass das Kehrgerät sich immer zentral
vor dem Werkzeugträger befindet.
Die Besen sind direkt auf die Hydraulikmotoren montiert, welche in der Motorkonsole befestigt sind.
Die Motorkonsole ist mit Bolzen auf der Kippkonsole befestigt, ebenso wie der Besenschutz. Die
Rotationsgeschwindigkeit des Besens wird durch Veränderung der Motorgeschwindigkeit angepasst. Es
ist möglich durch Änderung der Rotation des Besens sowohl in Vorwärtsrichtung als auch in
Rückwärtsrichtung zu kehren. Das Kehrgerät kann zur leichteren Entfernung von Material links und
rechts rotiert werden.
2
7
6 5 4 1 3
