Warten der Riemen
Prüfen des Lichtmaschinen-
Riemens
Wartungsintervall: Alle 200 Betriebsstunden
Nach 10 Betriebsstunden
Prüfen Sie die Spannung des Lichtmaschinenriemens
nach jeweils 200 Betriebsstunden (Bild 56).
1. Wenden Sie eine Kraft von 45 N zwischen den
Spannscheiben auf den Lichtmaschinenriemen an.
2. Lockern Sie bei einer Durchbiegung von mehr oder
weniger als 10 mm die Befestigungsschrauben der
Lichtmaschine.
1. Befestigungsschraube
3. Erhöhen oder reduzieren Sie die Spannung des
Lichtmaschinen-Treibriemens und ziehen Sie die
Schrauben wieder fest.
4. Prüfen Sie die Riemenspannung noch einmal auf
korrekte Einstellung.
Austauschen der
Messertreibriemen
Wartungsintervall: Alle 50 Betriebsstunden
Der von der gefederten Riemenscheibe gespannte
Messertreibriemen ist sehr haltbar. Nach einem
längeren Einsatz wird er dennoch Anzeichen von
Verschleiß aufweisen. Anzeichen eines abgenutzten
Treibriemens sind: Das Quietschen des Riemens, wenn

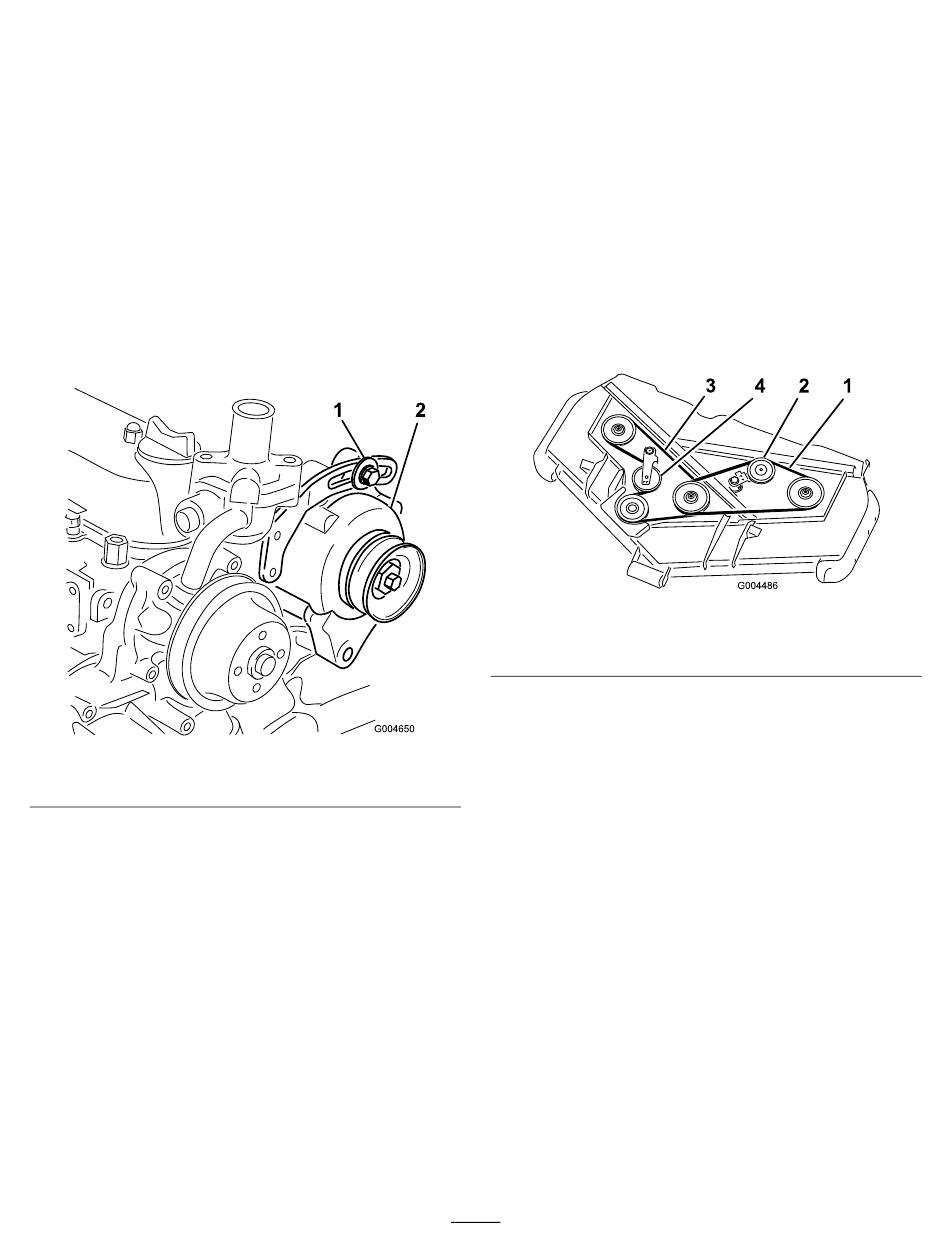

Bild 56
2. Lichtmaschine
er sich dreht, das Schlüpfen der Messer beim Mähen,
zerfranste Ränder, Versengen und Risse. Tauschen Sie
die Treibriemen aus, wenn Sie einen dieser Umstände
feststellen.
1. Senken Sie das Mähwerk auf die Schnitthöhe
von 2,5 cm ab, stellen Sie den Gashebel in die
Langsam-Stellung, stellen Sie den Motor ab,
aktivieren Sie die Feststellbremse und ziehen Sie den
Zündschlüssel ab.
2. Entfernen Sie die Abdeckungen von der Oberseite
des Mähwerks und legen diese zur Seite.
3. Schieben Sie mit einem Stemmeisen die Spannscheibe
für den oberen Riemen (Bild 57) vom oberen
Treibriemen, um die Riemenspannung zu lösen,
sodass der Riemen von den Scheiben rutschen kann.
1. Oberer Riemen
2. Obere Spannscheibe
4. Schieben Sie mit einem Stemmeisen die Spannscheibe
für den unteren Riemen (Bild 57) vom unteren
Treibriemen, um die Riemenspannung zu lösen,
sodass der Riemen von den Scheiben rutschen kann.
5. Verlegen Sie einen neuen Riemen um die
Getriebescheibe, die unteren Spindelscheiben und
die Spannscheibe, siehe Bild 57.
6. Verlegen Sie einen neuen Riemen um die oberen
Spindelscheiben und die Spannscheibe, siehe
(Bild 57).
7. Bringen Sie die Riemenabdeckungen wieder an.
52
Bild 57
3. Unterer Riemen
4. Untere Riemenscheibe
