TOURING RALLYE RACING
TECHNOLOGY
März 2002
Anleitung
01-051-0501-0
Sturzbügel R1100GS
4. Montage Verbindungsstrebe unten:
Der Verbindungsbügel unten wird mit zwei Schrauben Innensechskant M6x20, vier U-Scheiben M6 und zwei
Muttern selbstsichernd M6 montiert. Bitte achten Sie darauf, dass der Bügel richtig herum angeschraubt wird,
die abgekröpfte Stelle wird in Fahrtrichtung rechts angesetzt (siehe Bild 3). Bitte achten Sie auch darauf, dass
der Bügel vor den Laschen montiert wird.
5. Montage Verbindungsstrebe oben:
Die Verbindungsstrebe oben wird mit zwei Schrauben Innensechskant M6x20, vier U-Scheiben M6 und zwei
Muttern selbstsichernd M6 montiert (siehe Bild 3). Bitte achten Sie darauf, dass der Bügel hinter den Laschen
montiert wird.
6. Endmontage:
Erst jetzt sollten Sie alle Schraubverbindungen festziehen. Setzen Sie nun den Tank wieder in die dafür vorge-
sehene Halterung und schrauben die Befestigungslasche mit der Original-Schraube fest. Als letztes müssen
Sie nur noch die Sitzbank in der gewünschten Position einrasten.
ACHTUNG:
Bitte kontrollieren Sie nach ca. 50 km nochmals den festen Sitz aller Schraubverbindungen.
Zur Demontage der Motorschutzplatte (z.B. zum Ölwechseln) können die beiden Seitenteile des Sturzbügels
zwischen unten und oben getrennt werden. Dazu müssen nur die beiden Schraubverbindungen am Sturzbügel-
teil und natürlich die Muttern der Motorschutzplatte abgeschraubt werden (siehe Bild 3).

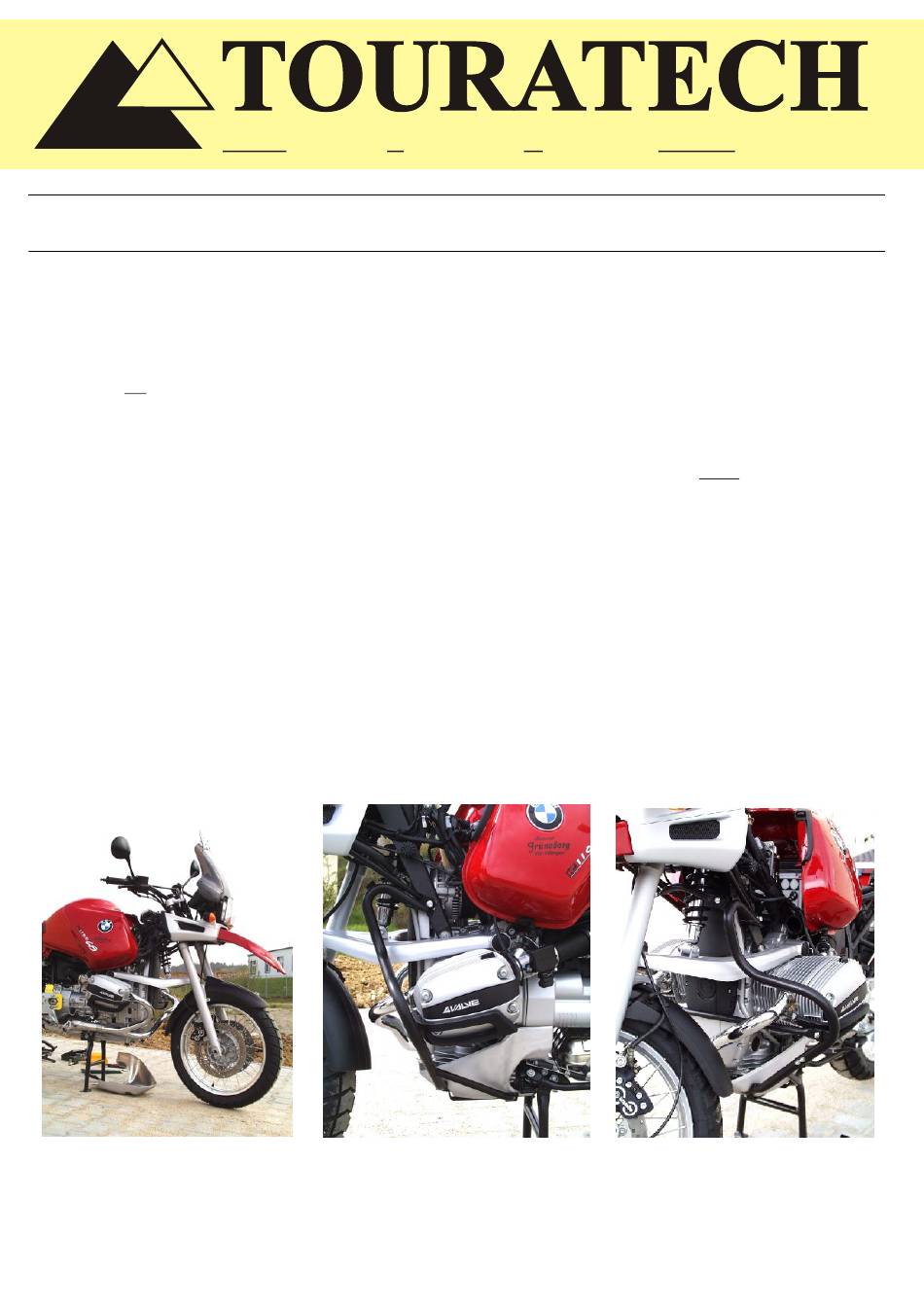

Bild 1
Bild 2
Bild 3
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
