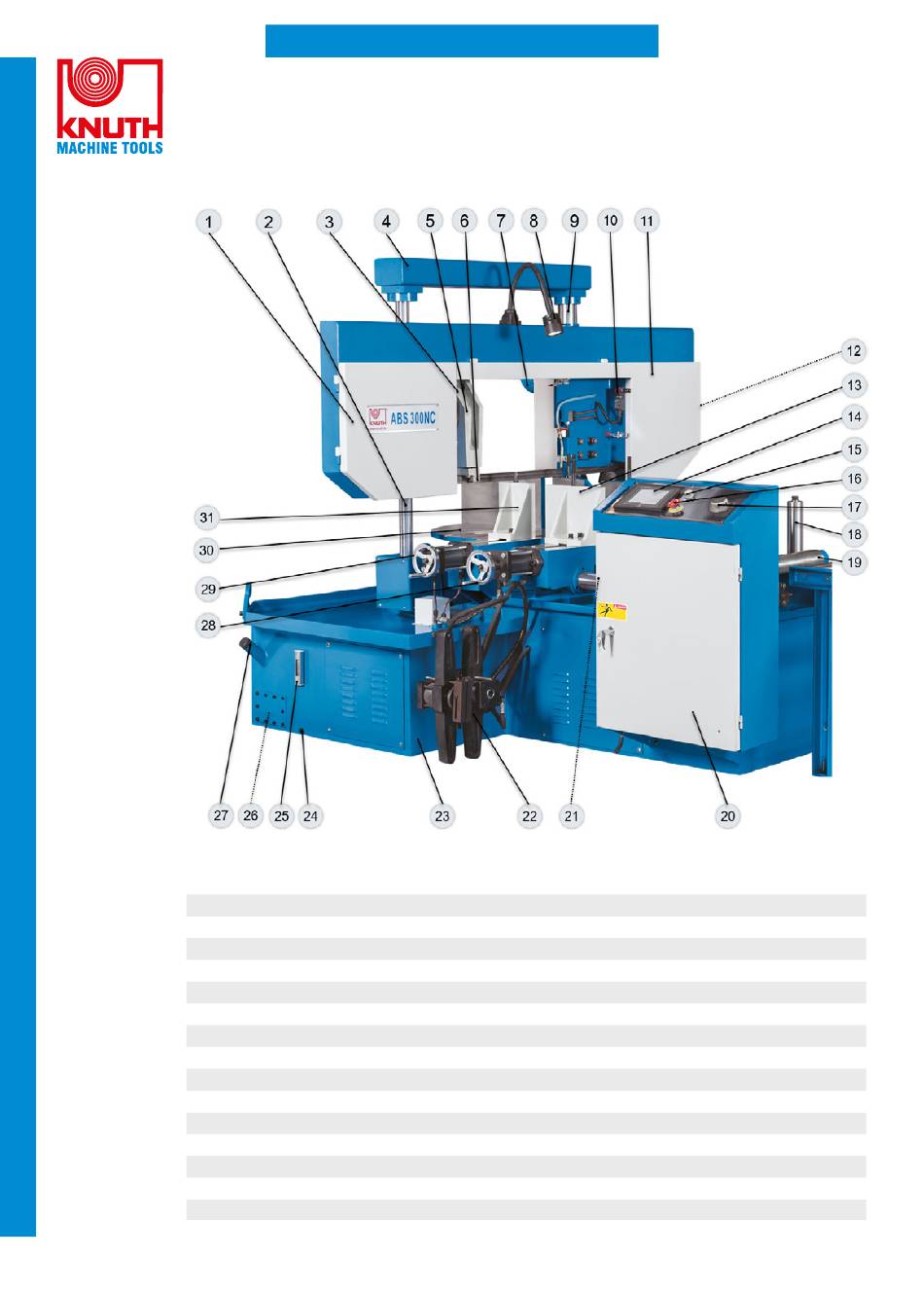

Übersichtsdarstellung
01 Abdeckung Umlenkrad
02 Säulenführung
03 Endschalter Abdeckung
04 Querträger
05 Führungsarm
06 Gleitlagerführung Sägeband
07 Hauptmotor und Getriebe
08 Arbeitsleuchte
09 Säulenführung
10 Endschalter Abdeckung
11 Abdeckung Antriebsrad
12 Sägeblattklemmung (verdeckt)
13 Hintere Werkstückklemmung
14 Touchpad Maschinensteuerung
15 Reset-Knopf
16 Not-Aus-Taster
ÜBERSICHTSDARSTELLUNG
17 Regler Hydraulikventil
18 vertikale Rollenführung
19 horizontale Rollenführung
20 Schaltschrank
21 Hauptschalter (verdeckt)
22 hydraulische Werkstückspanner
23 Maschinengestell
24 Ölauslass-Schraube Hydraulik
25 Ölschauglas Hydrauliktank
26 Hydrauliktank (verdeckt)
27 Öleinlass-Verschluss Hydraulik
28 Handrad hintere Werkstückklemmung
29 Handrad vordere Werkstückklemmung
30 Werkstückauflagetisch mit 15° Gehrung
31 Vordere Werkstückklemmung
